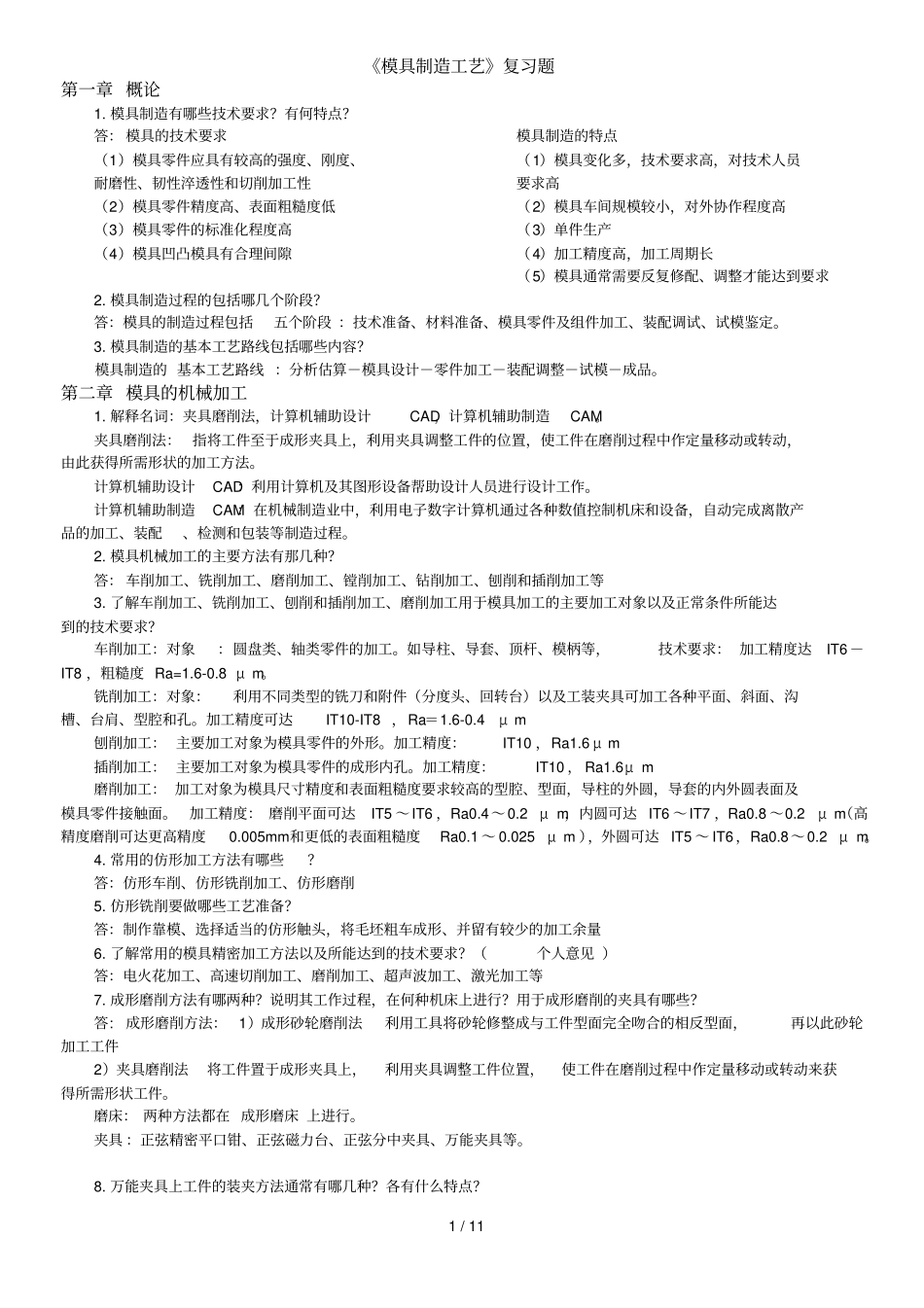

1 / 11 《模具制造工艺》复习题第一章 概论1. 模具制造有哪些技术要求?有何特点?答: 模具的技术要求(1)模具零件应具有较高的强度、刚度、耐磨性、韧性淬透性和切削加工性(2)模具零件精度高、表面粗糙度低(3)模具零件的标准化程度高(4)模具凹凸模具有合理间隙模具制造的特点(1)模具变化多,技术要求高,对技术人员要求高(2)模具车间规模较小,对外协作程度高(3)单件生产(4)加工精度高,加工周期长(5)模具通常需要反复修配、调整才能达到要求2. 模具制造过程的包括哪几个阶段?答:模具的制造过程包括五个阶段 :技术准备、材料准备、模具零件及组件加工、装配调试、试模鉴定。3. 模具制造的基本工艺路线包括哪些内容?模具制造的 基本工艺路线 :分析估算-模具设计-零件加工-装配调整-试模-成品。第二章 模具的机械加工1. 解释名词:夹具磨削法,计算机辅助设计CAD,计算机辅助制造CAM。夹具磨削法: 指将工件至于成形夹具上,利用夹具调整工件的位置,使工件在磨削过程中作定量移动或转动,由此获得所需形状的加工方法。计算机辅助设计CAD:利用计算机及其图形设备帮助设计人员进行设计工作。计算机辅助制造CAM:在机械制造业中,利用电子数字计算机通过各种数值控制机床和设备,自动完成离散产品的加工、装配、检测和包装等制造过程。2. 模具机械加工的主要方法有那几种?答: 车削加工、铣削加工、磨削加工、镗削加工、钻削加工、刨削和插削加工等3. 了解车削加工、铣削加工、刨削和插削加工、磨削加工用于模具加工的主要加工对象以及正常条件所能达到的技术要求?车削加工:对象:圆盘类、轴类零件的加工。如导柱、导套、顶杆、模柄等,技术要求: 加工精度达IT6 -IT8 ,粗糙度 Ra=1.6-0.8 μ m。铣削加工:对象:利用不同类型的铣刀和附件(分度头、回转台)以及工装夹具可加工各种平面、斜面、沟槽、台肩、型腔和孔。加工精度可达IT10-IT8 ,Ra=1.6-0.4μ m 刨削加工: 主要加工对象为模具零件的外形。加工精度:IT10 ,Ra1.6 μ m 插削加工: 主要加工对象为模具零件的成形内孔。加工精度:IT10 , Ra1.6μ m 磨削加工: 加工对象为模具尺寸精度和表面粗糙度要求较高的型腔、型面,导柱的外圆,导套的内外圆表面及模具零件接触面。加工精度: 磨削平面可达IT5 ~IT6 ,Ra0.4~0.2 μ m,内圆可达 IT6 ~IT7 ,Ra0.8 ~0.2 μ m(高精度磨削可达更高精度0.005mm...
