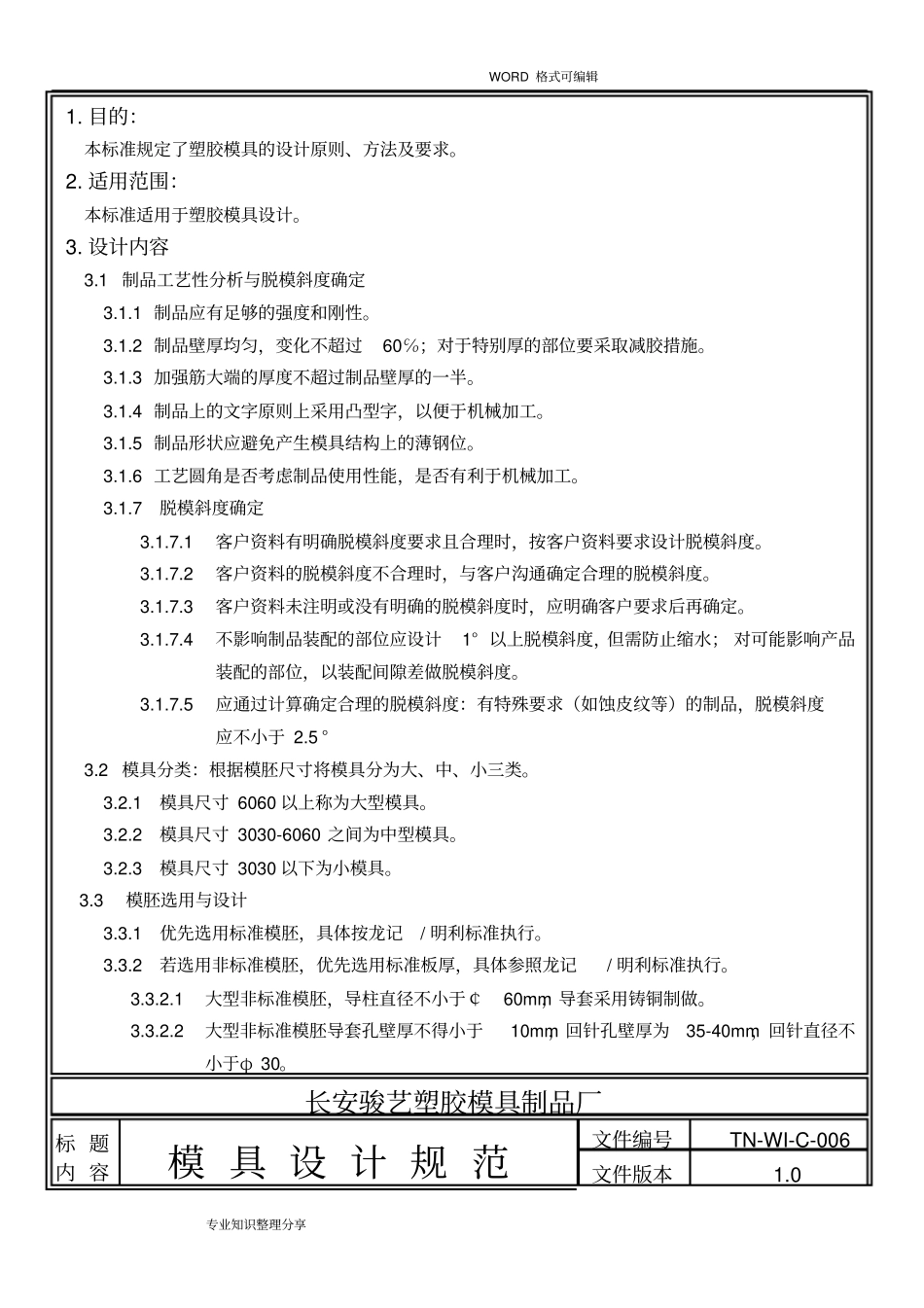

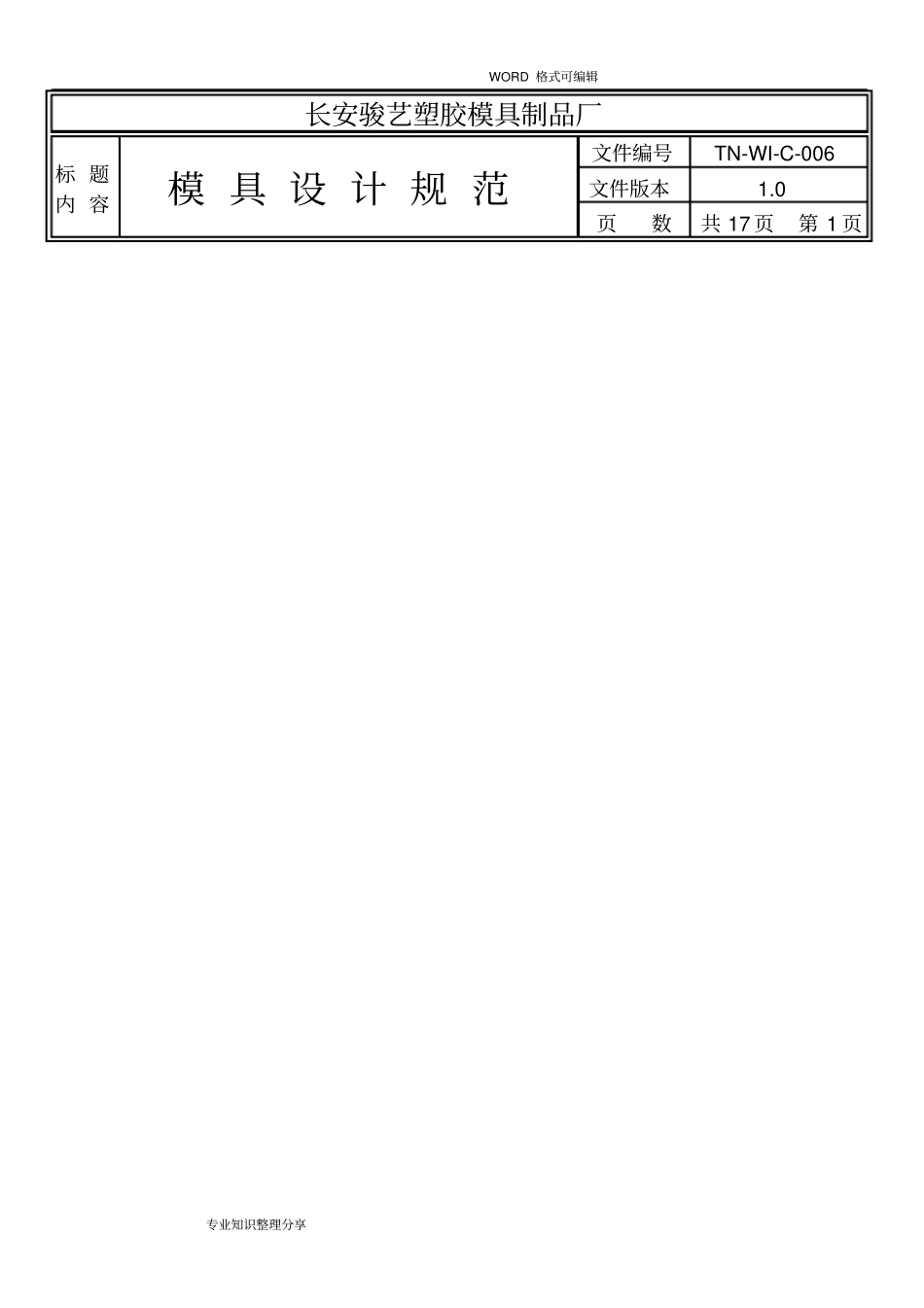

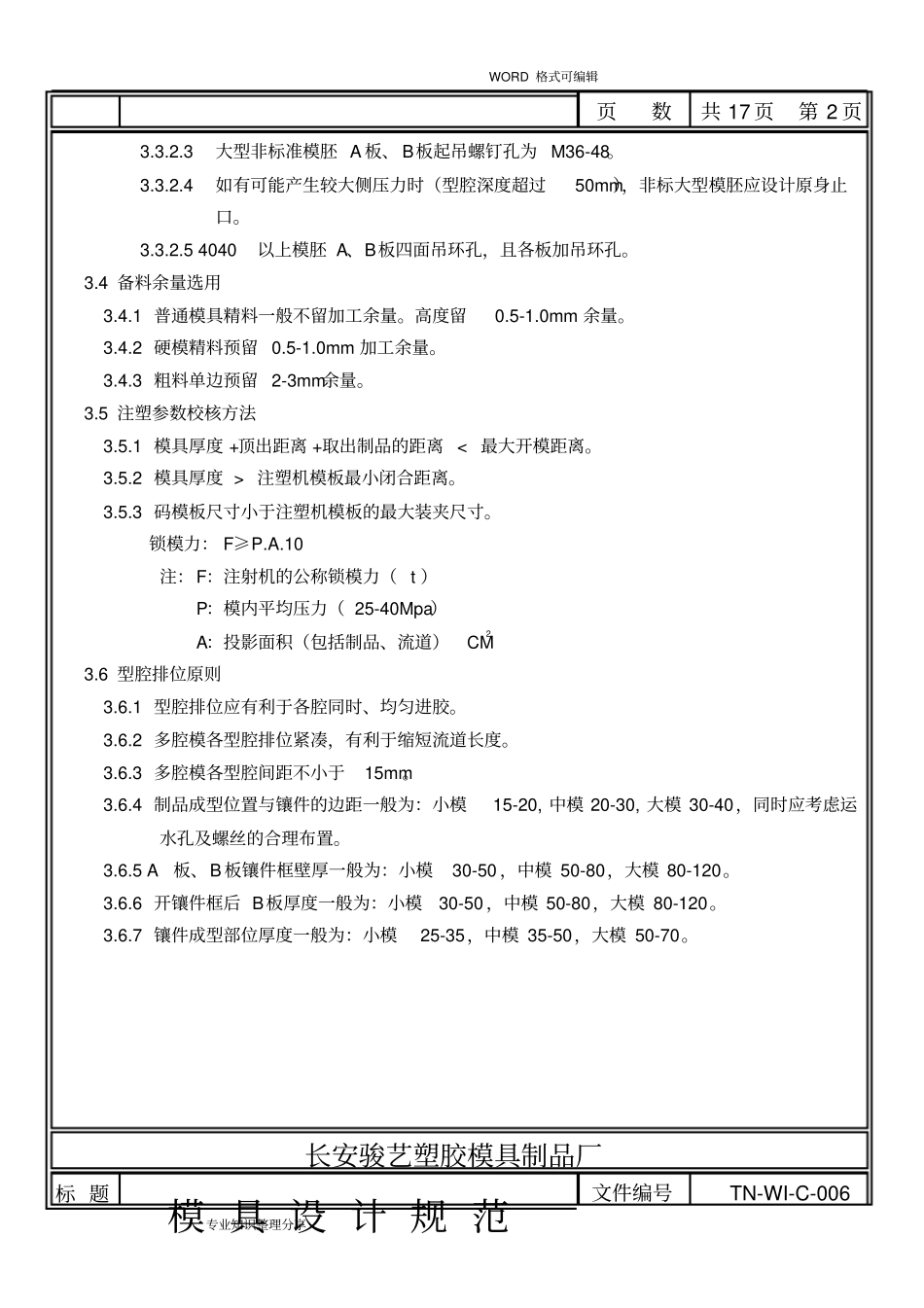

WORD 格式可编辑专业知识整理分享长安骏艺塑胶模具制品厂标 题内 容模 具 设 计 规 范文件编号TN-WI-C-006 文件版本1.0 页数共 17 页第 1 页WORD 格式可编辑专业知识整理分享1. 目的：本标准规定了塑胶模具的设计原则、方法及要求。2. 适用范围：本标准适用于塑胶模具设计。3. 设计内容3.1 制品工艺性分析与脱模斜度确定3.1.1 制品应有足够的强度和刚性。3.1.2 制品壁厚均匀，变化不超过60℅；对于特别厚的部位要采取减胶措施。3.1.3 加强筋大端的厚度不超过制品壁厚的一半。3.1.4 制品上的文字原则上采用凸型字，以便于机械加工。3.1.5 制品形状应避免产生模具结构上的薄钢位。3.1.6 工艺圆角是否考虑制品使用性能，是否有利于机械加工。3.1.7 脱模斜度确定3.1.7.1 客户资料有明确脱模斜度要求且合理时，按客户资料要求设计脱模斜度。3.1.7.2 客户资料的脱模斜度不合理时，与客户沟通确定合理的脱模斜度。3.1.7.3 客户资料未注明或没有明确的脱模斜度时，应明确客户要求后再确定。3.1.7.4 不影响制品装配的部位应设计1° 以上脱模斜度，但需防止缩水； 对可能影响产品装配的部位，以装配间隙差做脱模斜度。3.1.7.5 应通过计算确定合理的脱模斜度：有特殊要求（如蚀皮纹等）的制品，脱模斜度应不小于 2.5 °3.2 模具分类：根据模胚尺寸将模具分为大、中、小三类。3.2.1 模具尺寸 6060 以上称为大型模具。3.2.2 模具尺寸 3030-6060 之间为中型模具。3.2.3 模具尺寸 3030 以下为小模具。3.3 模胚选用与设计3.3.1 优先选用标准模胚，具体按龙记/ 明利标准执行。3.3.2 若选用非标准模胚，优先选用标准板厚，具体参照龙记/ 明利标准执行。3.3.2.1 大型非标准模胚，导柱直径不小于￠60mm，导套采用铸铜制做。3.3.2.2 大型非标准模胚导套孔壁厚不得小于10mm，回针孔壁厚为35-40mm，回针直径不小于φ 30。长安骏艺塑胶模具制品厂标 题内 容模 具 设 计 规 范文件编号TN-WI-C-006 文件版本1.0 WORD 格式可编辑专业知识整理分享页数共 17 页第 2 页3.3.2.3 大型非标准模胚 A 板、 B板起吊螺钉孔为 M36-48。3.3.2.4 如有可能产生较大侧压力时（型腔深度超过50mm），非标大型模胚应设计原身止口。3.3.2.5 4040以上模胚 A、B板四面吊环孔，且各板加吊环孔。3.4 备料余量选用3.4.1 普通模具精料一般不留加工余量。高度留0.5-1.0mm 余量。3.4.2 硬模精料预留 0.5-1.0mm 加工余...
