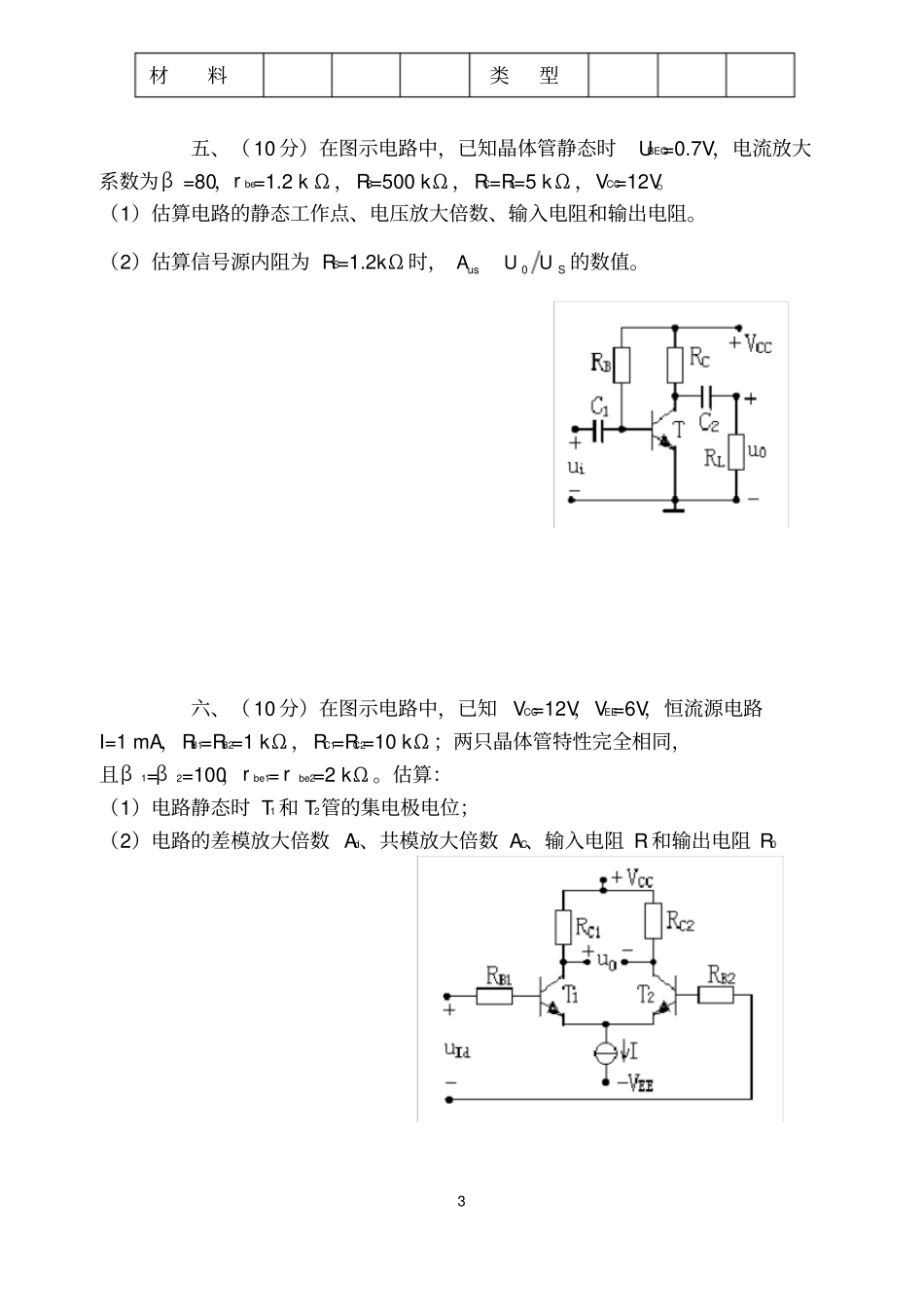

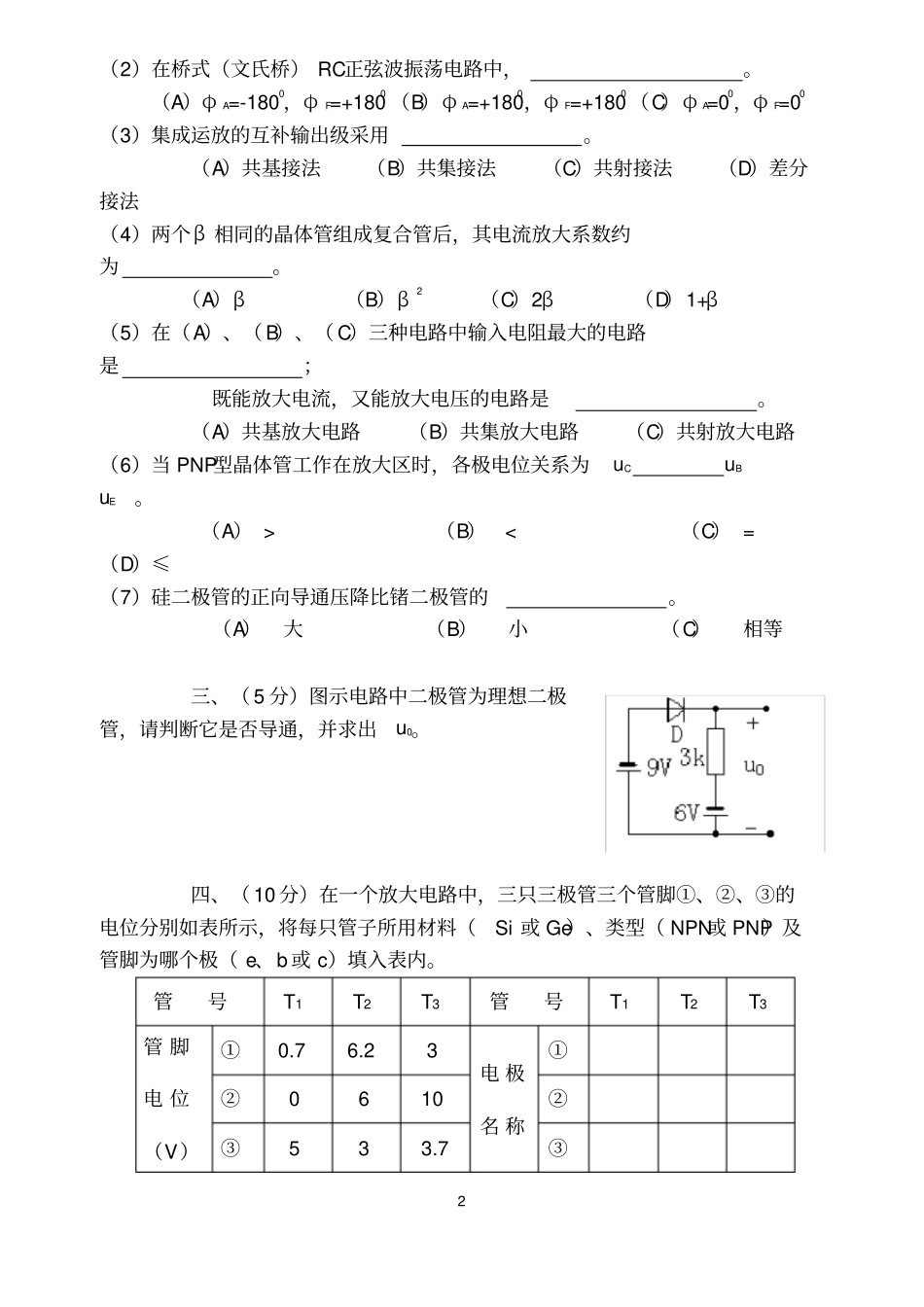

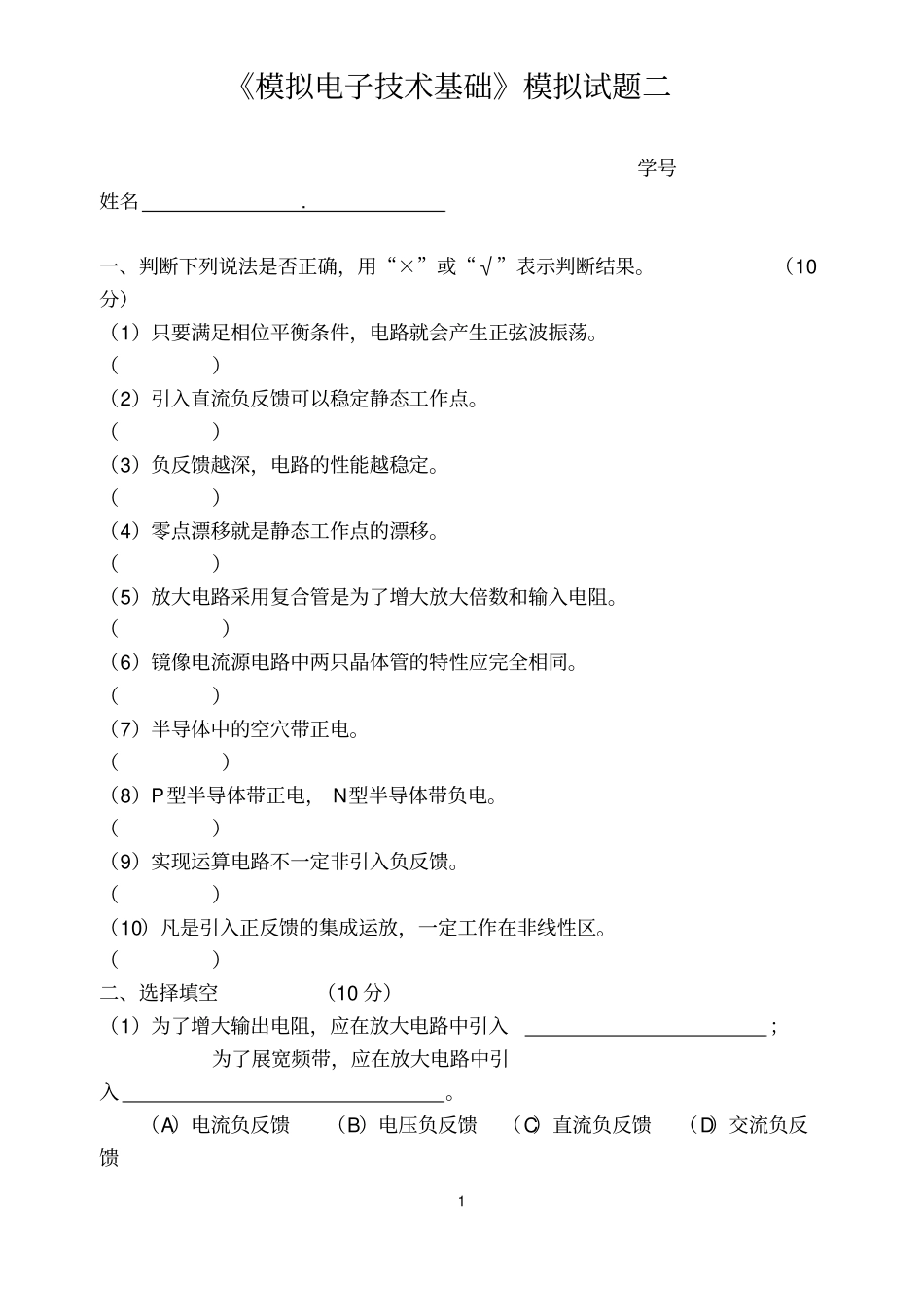

1 《模拟电子技术基础》模拟试题二学号姓名 . 一、判断下列说法是否正确，用“×”或“√”表示判断结果。（10分）（1）只要满足相位平衡条件，电路就会产生正弦波振荡。（）（2）引入直流负反馈可以稳定静态工作点。（）（3）负反馈越深，电路的性能越稳定。（）（4）零点漂移就是静态工作点的漂移。（）（5）放大电路采用复合管是为了增大放大倍数和输入电阻。（）（6）镜像电流源电路中两只晶体管的特性应完全相同。（）（7）半导体中的空穴带正电。（）（8）P型半导体带正电， N型半导体带负电。（）（9）实现运算电路不一定非引入负反馈。（）（10）凡是引入正反馈的集成运放，一定工作在非线性区。（）二、选择填空（10 分）（1）为了增大输出电阻，应在放大电路中引入；为了展宽频带，应在放大电路中引入。（A）电流负反馈（B）电压负反馈（C）直流负反馈（D）交流负反馈2 （2）在桥式（文氏桥） RC正弦波振荡电路中，。（A）φ A=-1800，φ F=+1800 （B）φ A=+1800，φ F=+1800 （C）φ A=00，φ F=00（3）集成运放的互补输出级采用。（A）共基接法（B）共集接法（C）共射接法（D）差分接法（4）两个β 相同的晶体管组成复合管后，其电流放大系数约为。（A）β（B）β2 （C）2β（D）1+β（5）在（A）、（ B）、（ C）三种电路中输入电阻最大的电路是；既能放大电流，又能放大电压的电路是。（A）共基放大电路（B）共集放大电路（C）共射放大电路（6）当 PNP型晶体管工作在放大区时，各极电位关系为uCuBuE。（A） > （B） < （C） = （D）≤（7）硅二极管的正向导通压降比锗二极管的。（A）大（B）小（C）相等三、（ 5 分）图示电路中二极管为理想二极管，请判断它是否导通，并求出u0。四、（ 10 分）在一个放大电路中，三只三极管三个管脚①、②、③的电位分别如表所示，将每只管子所用材料（Si 或 Ge）、类型（ NPN或 PNP）及管脚为哪个极（ e、b 或 c）填入表内。管号 T1 T2 T3管号 T1 T2 T3管 脚电 位（V）① 0.7 6.2 3 电 极名 称①② 0 6 10 ②③ 5 3 3.7 ③3 材料类型五、（ 10 分）在图示电路中，已知晶体管静态时UBEQ=0.7V，电流放大系数为β =80，r be=1.2 k Ω ，RB=500 kΩ ，RC=RL=5 kΩ ，VCC=12V。（1）估算电路的静态工作点、电压放大倍数、输入电阻和输出电阻。（2）估算信号源内阻为 RS=1.2kΩ 时，SusUUA0的数值。六、（ 10 分）在图示电...
