模拟电路实验——常用电子仪器的使用2 ————————————————————————————————作者：————————————————————————————————日期：3 模拟电路实验——常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器—— 示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法
二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1－1所示
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线

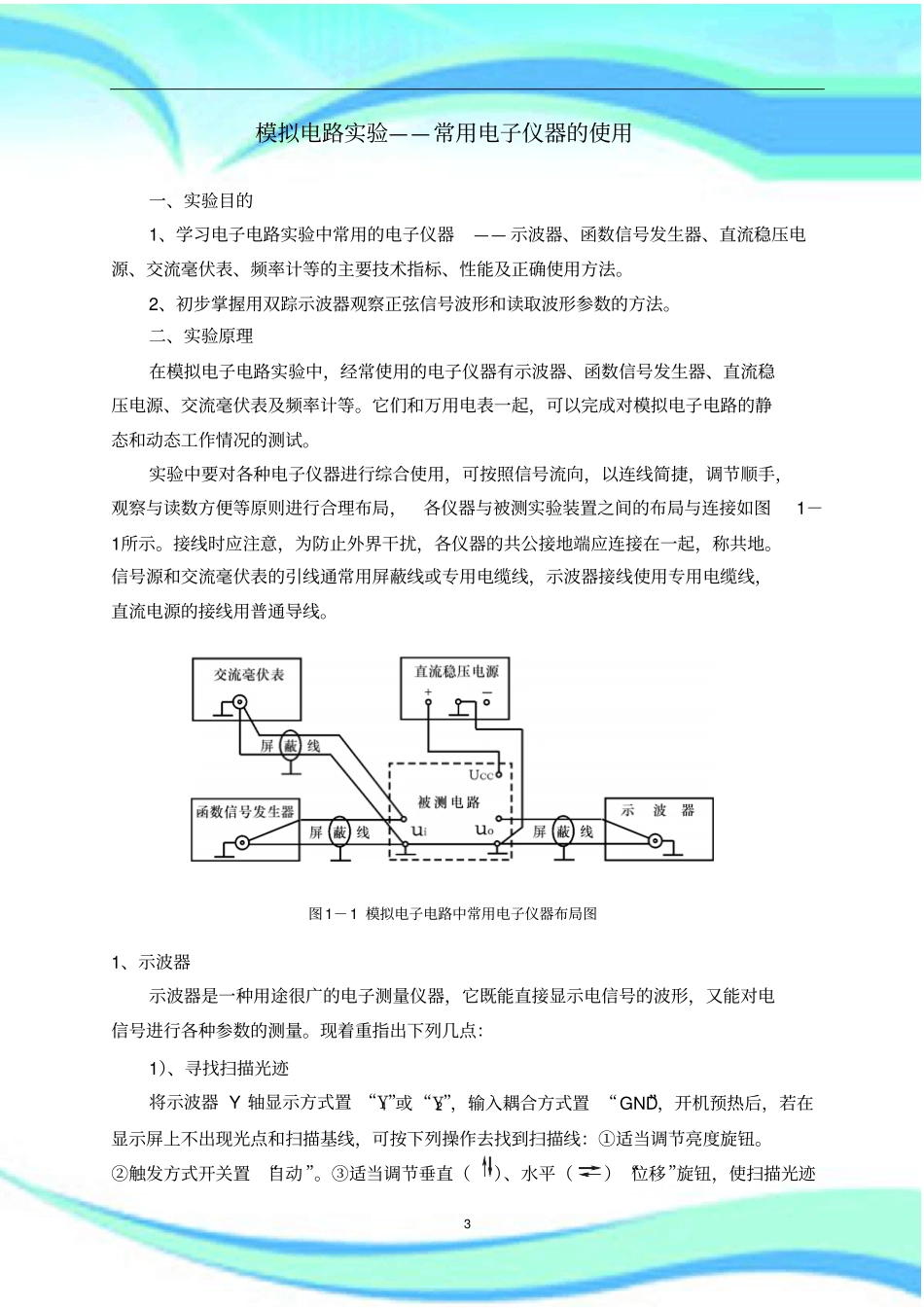

图1－1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量
现着重指出下列几点：1）、寻找扫描光迹将示波器 Y 轴显示方式置 “Y1”或“Y2”，输入耦合方式置 “GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮
②触发方式开关置 “自动 ”
③适当调节垂直（）、水平（）“位移”旋钮，使扫描光迹4 位于屏幕中央
（若示波器设有 “寻迹”按键，可按下 “寻迹 ”按键，判断光迹偏移基线的方向
）2）、双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y 2”三种单踪显示方式和 “交替”“断续 ”二种双踪显示
