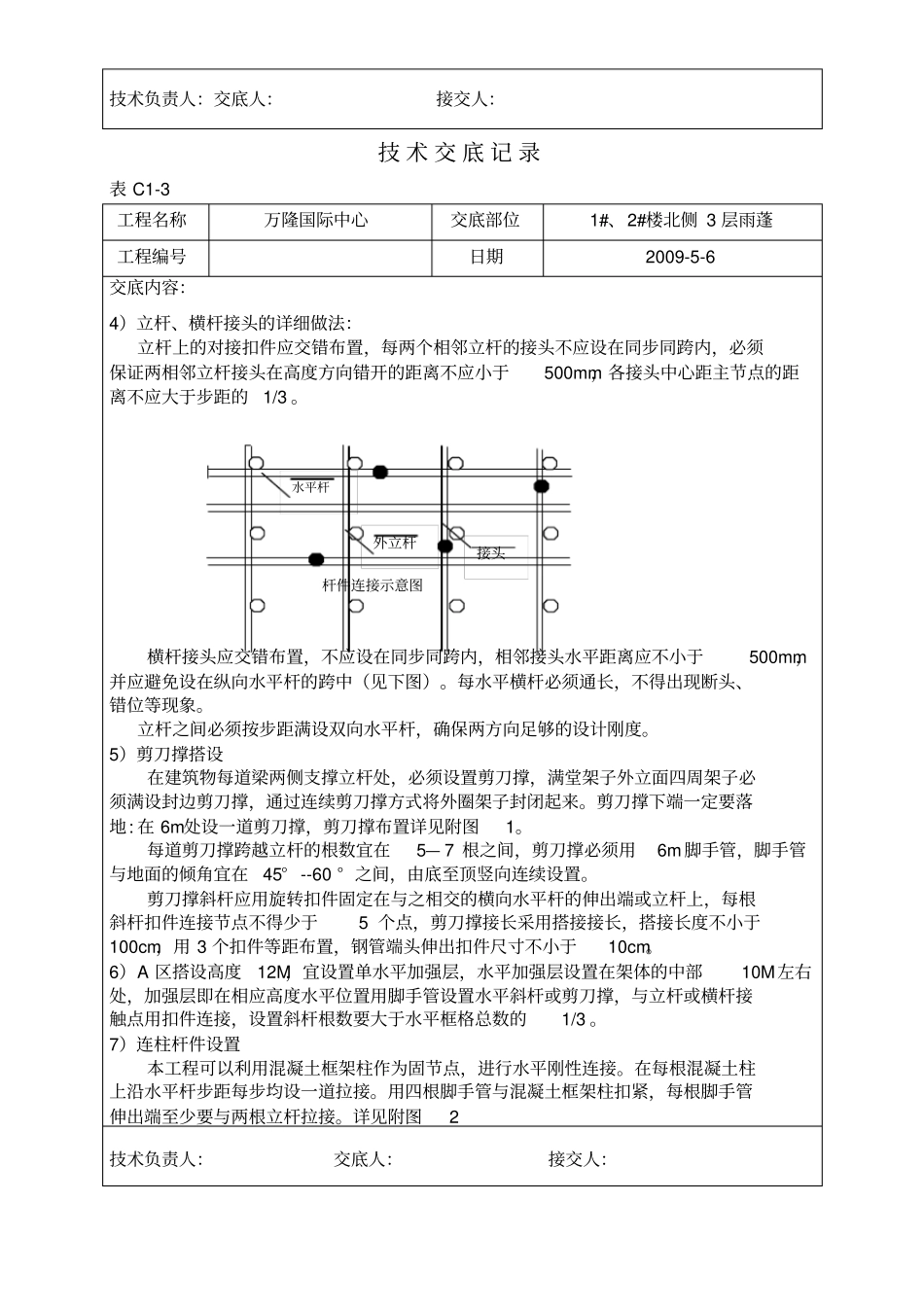

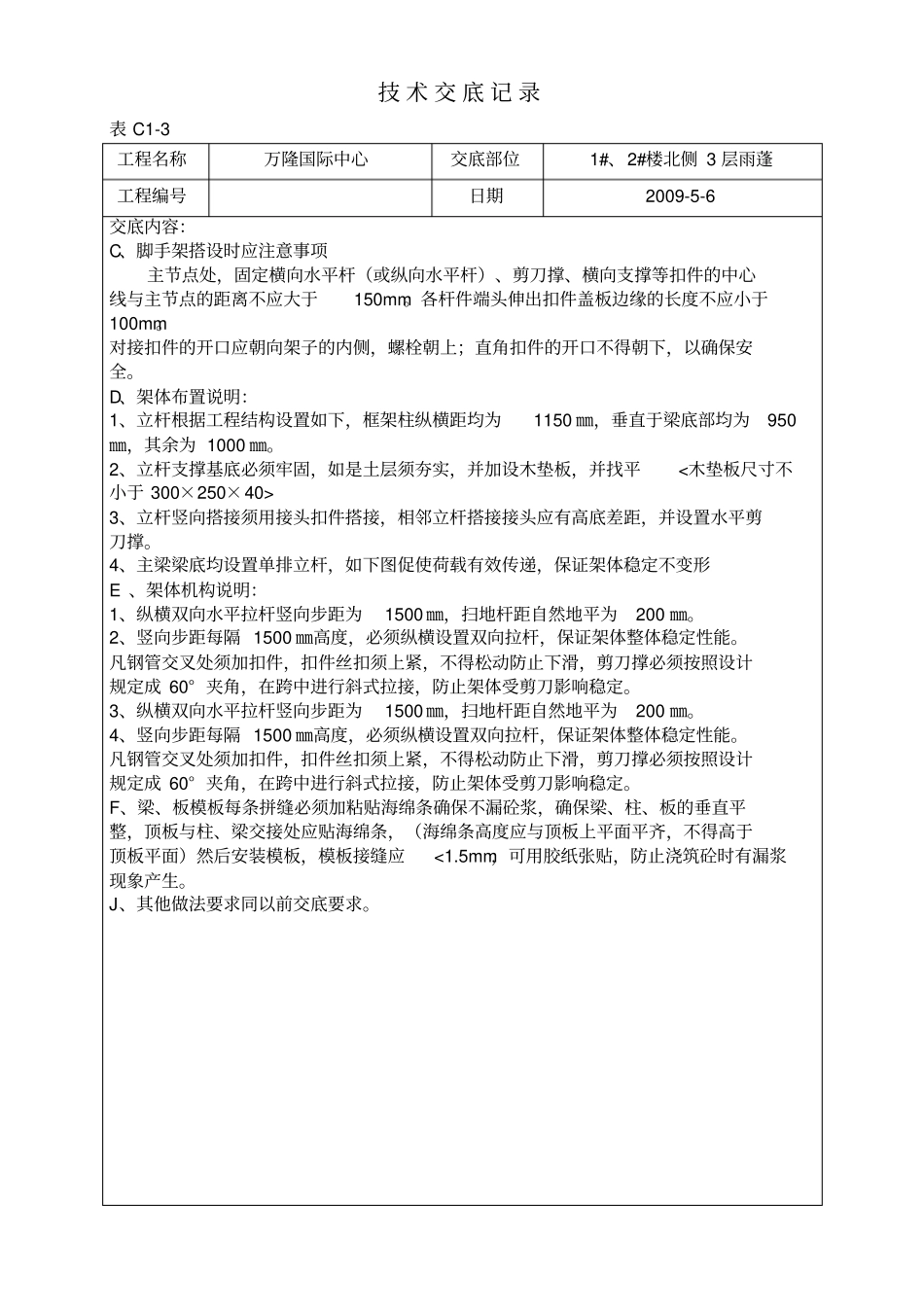

技 术 交 底 记 录表 C1-3 工程名称万隆国际中心交底部位1#、2#楼北侧 3 层雨蓬工程编号日期2009-5-6 交底内容： 1#、2#楼北侧 3 层雨蓬钢管架子搭设在 1#、2#楼北侧支设3 层雨蓬，搭设落地式钢管架子，原军招的老房子基层土作为钢管架子的落地受力点。基底土层，必须夯实，加设木跳板200*4000*50。当某块脚手板底部不平整时，不可用虚土找平或用木垫板或木楔子找平。禁止立杆底部使用钢模板或 50×100 方木做垫板。A、首先沿 N 轴框架梁向北搭设立杆、横杆、扫地杆，然后向东西两边延伸搭设，底部纵横扫地杆搭设与立杆同步进行。每边竖起3— 4 根立杆后，随即装设第一步水平杆（与立杆扣接固定）和横向水平杆（小横杆、靠近立杆并与纵向水平杆扣接固定）。校正立杆垂直和水平杆水平使其符合要求后，按45— 50N●m力拧紧扣件螺栓，形成构架的起始段，按上述要求依次向前延伸搭接，直至第一步架完成。交圈后，再全面检查一遍构造质量，严格确保设计要求和构造质量。按第一步架的作业程序和要求搭设第二步、第三步⋯⋯⋯⋯，随搭设过程及时设剪力撑（斜杆），装设作业层间横杆、铺设脚手板和装设作业层栏杆。B、构造要求1）立杆设置：立杆横距1500mm，立杆纵距均为1500 ㎜，允许搭设偏差± 50mm，立杆垂直度允许偏差± 30mm，排列布置见附图1。2）横杆设置：横杆步距采用1.8m，用搭接方法接长，一根横杆两端的水平高差不得超过 5cm，纵向水平杆件全长的平整度不能超过±10cm，横杆搭接时，横杆搭接部位必须用两个扣件连接牢靠，当两根横杆不能搭接时，一根横杆必须深入另一横杆端头两跨，用不少于 2 个扣件与立杆连接。3）扫地杆设置从垫板往上 15— 25cm处设置扫地杆，扫地杆采用对接接长，扫地杆在端头与立杆交接处伸出扣件长度不小于10 ㎝，每根立杆必须有纵横扫地杆连接。水平杆外立杆接头技术负责人：交底人：接交人：技 术 交 底 记 录表 C1-3 工程名称万隆国际中心交底部位1#、2#楼北侧 3 层雨蓬工程编号日期2009-5-6 交底内容：4）立杆、横杆接头的详细做法：立杆上的对接扣件应交错布置，每两个相邻立杆的接头不应设在同步同跨内，必须保证两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3 。杆件连接示意图横杆接头应交错布置，不应设在同步同跨内，相邻接头水平距离应不小于500mm，并应避免设在纵向水平杆的跨中（见下图）。每水平横杆必须通长，...
