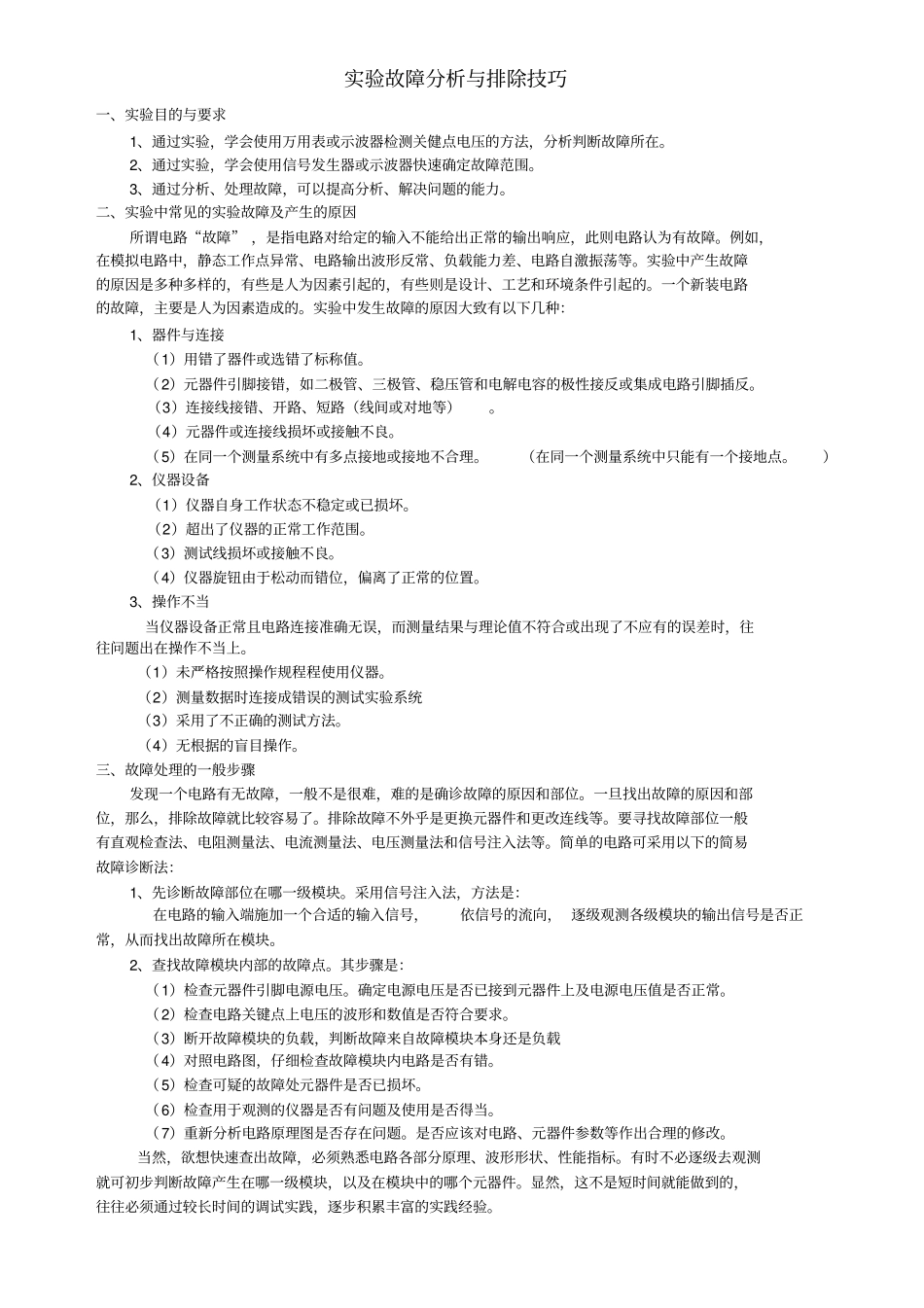

实验故障分析与排除技巧一、实验目的与要求1、通过实验，学会使用万用表或示波器检测关健点电压的方法，分析判断故障所在。2、通过实验，学会使用信号发生器或示波器快速确定故障范围。3、通过分析、处理故障，可以提高分析、解决问题的能力。二、实验中常见的实验故障及产生的原因所谓电路“故障” ，是指电路对给定的输入不能给出正常的输出响应，此则电路认为有故障。例如，在模拟电路中，静态工作点异常、电路输出波形反常、负载能力差、电路自激振荡等。实验中产生故障的原因是多种多样的，有些是人为因素引起的，有些则是设计、工艺和环境条件引起的。一个新装电路的故障，主要是人为因素造成的。实验中发生故障的原因大致有以下几种：1、器件与连接（1）用错了器件或选错了标称值。（2）元器件引脚接错，如二极管、三极管、稳压管和电解电容的极性接反或集成电路引脚插反。（3）连接线接错、开路、短路（线间或对地等）。（4）元器件或连接线损坏或接触不良。（5）在同一个测量系统中有多点接地或接地不合理。（在同一个测量系统中只能有一个接地点。）2、仪器设备（1）仪器自身工作状态不稳定或已损坏。（2）超出了仪器的正常工作范围。（3）测试线损坏或接触不良。（4）仪器旋钮由于松动而错位，偏离了正常的位置。3、操作不当当仪器设备正常且电路连接准确无误，而测量结果与理论值不符合或出现了不应有的误差时，往往问题出在操作不当上。（1）未严格按照操作规程程使用仪器。（2）测量数据时连接成错误的测试实验系统（3）采用了不正确的测试方法。（4）无根据的盲目操作。三、故障处理的一般步骤发现一个电路有无故障，一般不是很难，难的是确诊故障的原因和部位。一旦找出故障的原因和部位，那么，排除故障就比较容易了。排除故障不外乎是更换元器件和更改连线等。要寻找故障部位一般有直观检查法、电阻测量法、电流测量法、电压测量法和信号注入法等。简单的电路可采用以下的简易故障诊断法：1、先诊断故障部位在哪一级模块。采用信号注入法，方法是：在电路的输入端施加一个合适的输入信号，依信号的流向， 逐级观测各级模块的输出信号是否正常，从而找出故障所在模块。2、查找故障模块内部的故障点。其步骤是：（1）检查元器件引脚电源电压。确定电源电压是否已接到元器件上及电源电压值是否正常。（2）检查电路关键点上电压的波形和数值是否符合要求。（3）断开故障模块的负载，判断故障来自故障模块本身还是负载（4）对照电路...
