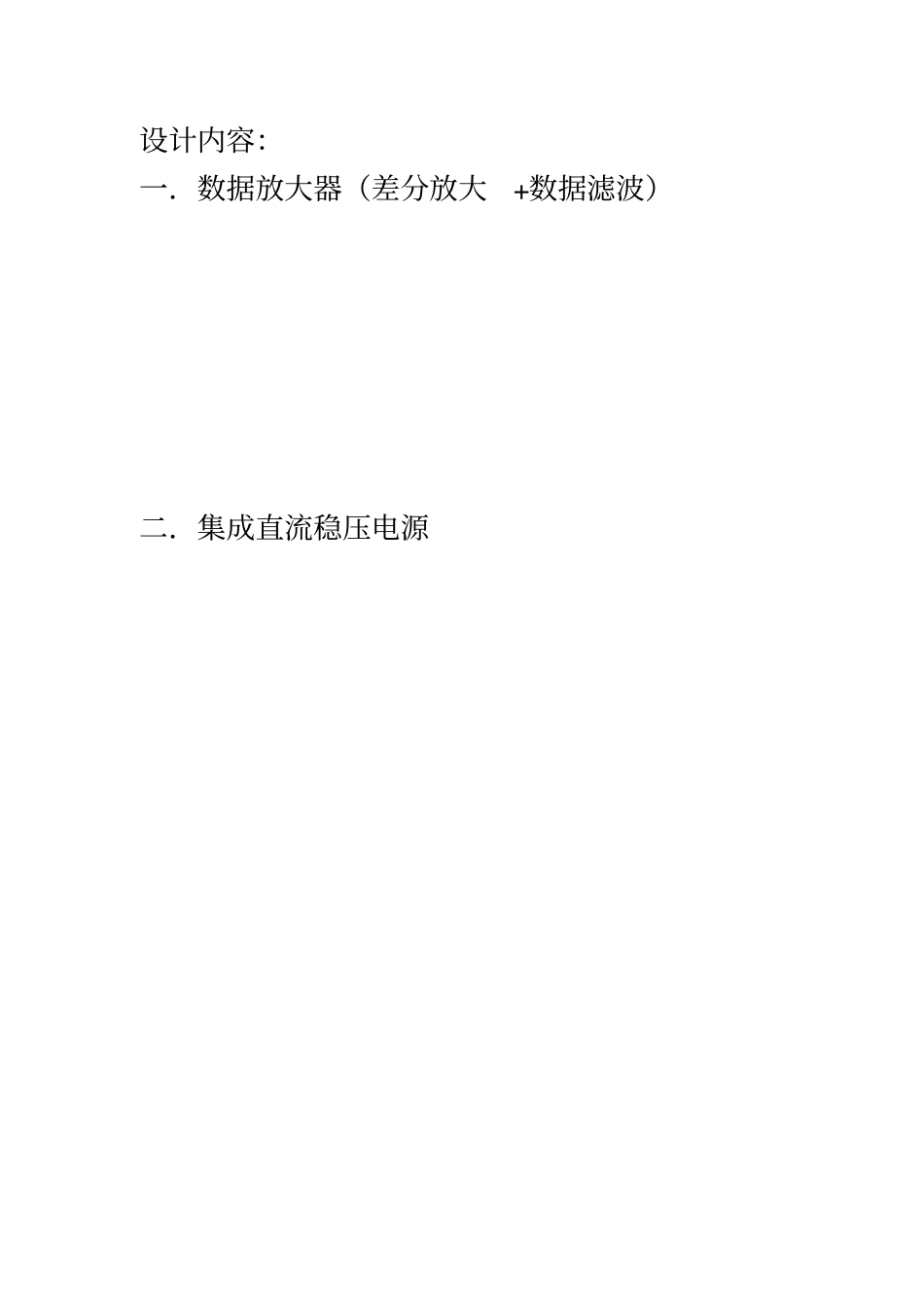

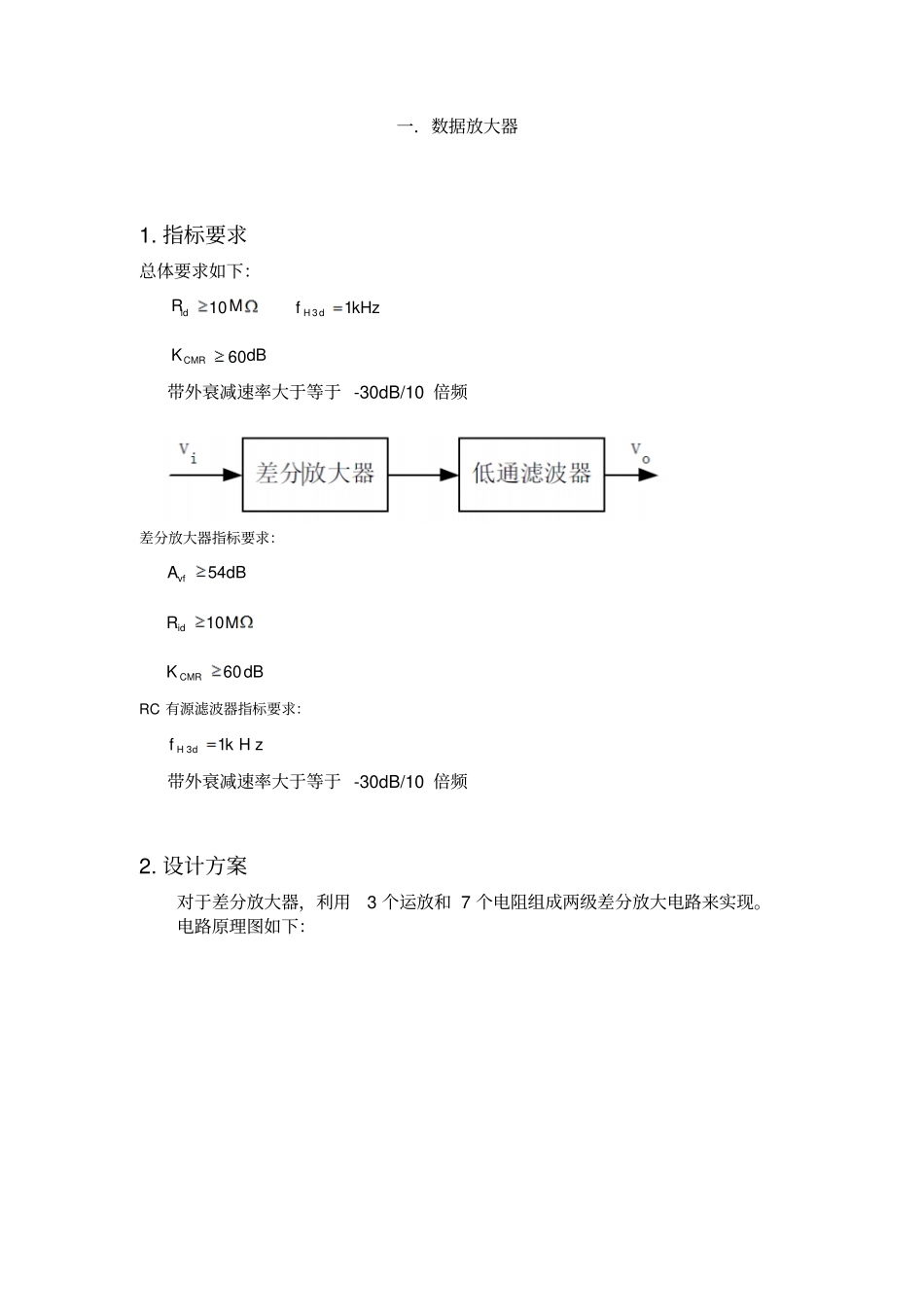

合肥工业大学模拟电路课程设计指导教师：胡良梅许良凤设计内容：一．数据放大器（差分放大+数据滤波）二．集成直流稳压电源一．数据放大器1. 指标要求总体要求如下：MRid10kHzfdH13dBK CMR60带外衰减速率大于等于 -30dB/10 倍频差分放大器指标要求：dBAvf54MRid10dBK CMR60RC 有源滤波器指标要求：k H zfdH13带外衰减速率大于等于 -30dB/10 倍频2. 设计方案对于差分放大器，利用3 个运放和 7 个电阻组成两级差分放大电路来实现。电路原理图如下：第一级放大倍数计算公式：)21(011RRAv第二级放大倍数计算公式：352RRAv总的差分电路放大倍数：3501 )21(RRRRAv对于滤波器，选用2 个电容、 4 个电阻和一个运放组成二阶低通有源滤波器，电路原理图如下：总的电路流程图如下：3.电路原理及估算结果（仿真或近似计算）（1）两级差分放大电路电阻值的选取：该部分如下图：由于指标要求差分放大器放大倍数大于等于54dB，也就是500 倍。差分放大器有两级放大，为了避免第二级放大出现失真，将第一级放大设置为5 倍，第二级放大设置为100倍。电路中的运放使用LM324N 芯片中的运放。根据公式)21(011RRAv及352RRAv取 R0=1kR1=R2=2k则51vA取 R3=R4=150R5=R6=15k则1002vA所以500vA将参数输入电路原理图进行仿真测试：仿真结果如下（输入差模信号为振幅1mV，频率 500Hz 的正弦信号） ：由上图看出差分放大电路输出信号幅度为499.777mV ，将原来的1mV 信号放大了499.777倍（理论上为500 倍），在误差范围内可认为电路达到了放大倍数要求。（2）二阶有源滤波器电阻及电容选取：该部分如下图：电压增益计算公式为：91031RRAv使 R9=10kR10=15k则增益5.23vA令 R7=R8 C1=C2 则 3dB 截止频率计算公式为：17321CRfdB使 R7=R8=15kC1=C2=0.01uF 则kHzCRf dB121173所以满足要求。将上面计算出来的电阻及电容值代入原理图中进行仿真：仿真结果如下：（1）（输入信号为正弦波，振幅1V，频率 500Hz）（2）（输入信号为正弦波，振幅1V，频率 1000Hz）满足 3dB 截止频率。将以上差分放大电路和滤波电路连接起来就组成了数据放大器。4.硬件调试过程及测试指标实验中运放采用LCM324N 芯片， 1 块 LCM324 芯片里面含有个运放。实验中，我们先搭好差分放大电路和滤波电路，但是两个电路不连接在一起，我们先检测差分放大电路，经检测差分放大电路的放大倍数达到了500 倍放大的要求。 于是，我们接着检测滤波电路的滤波效果，检测结果...
