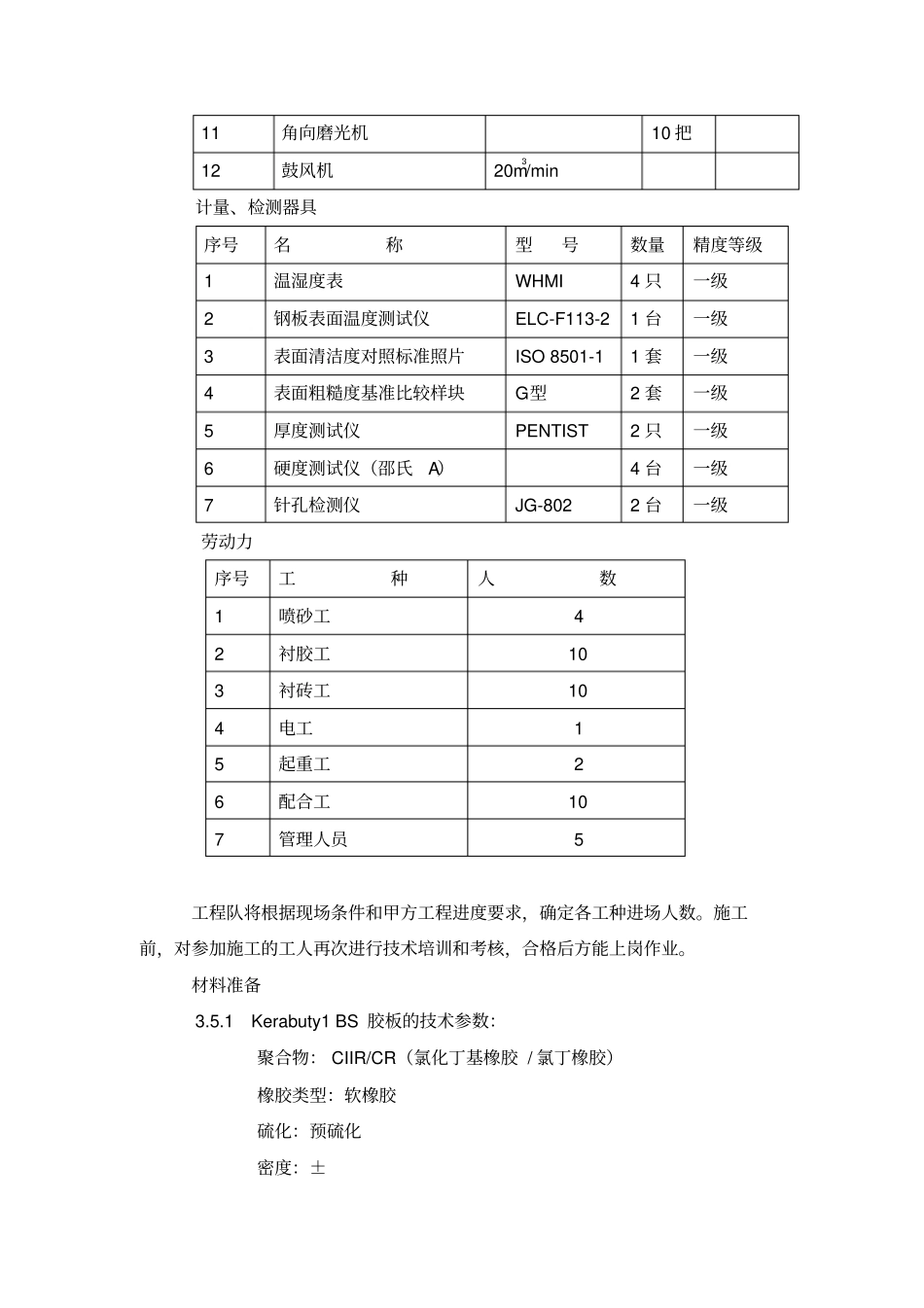

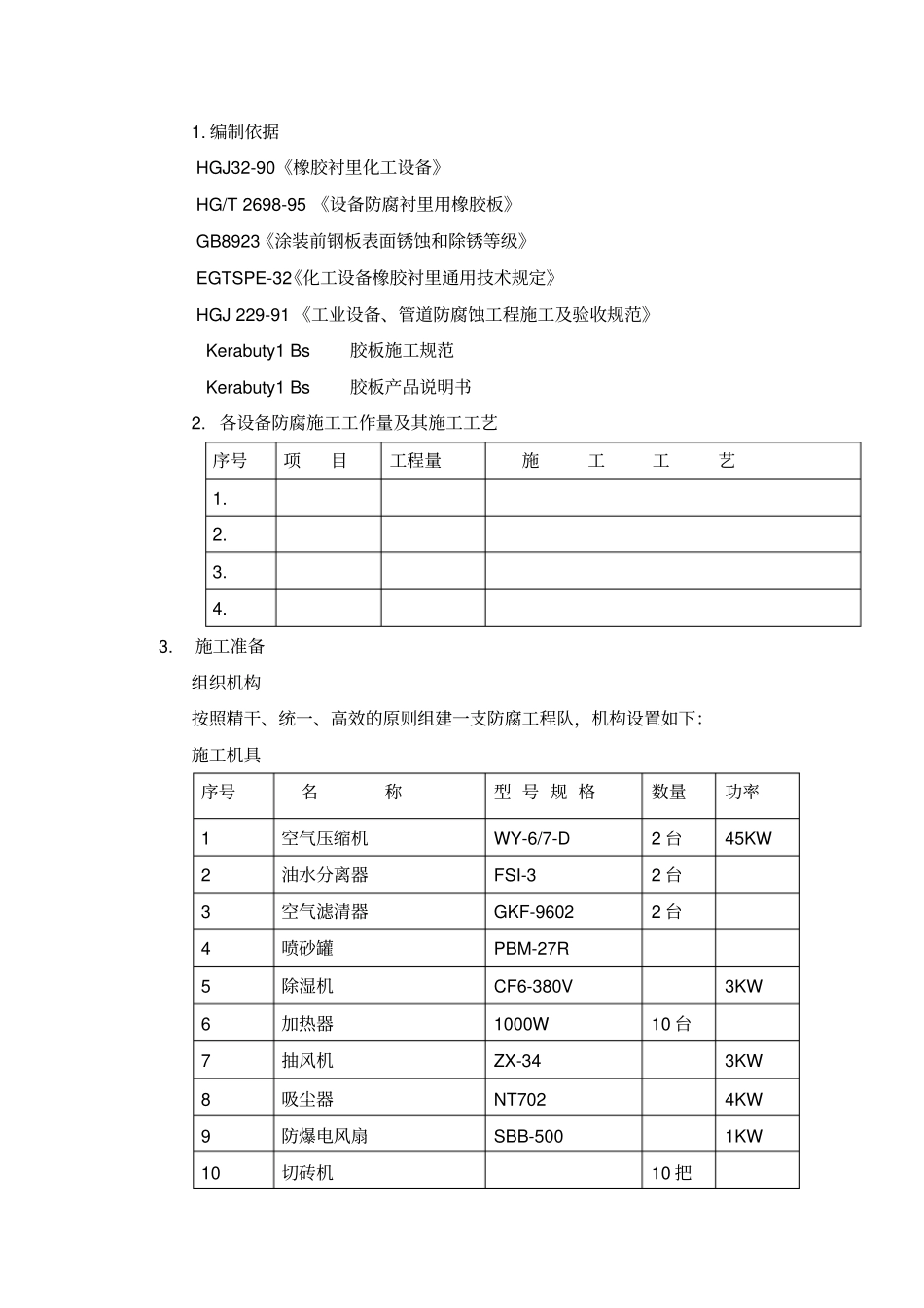

设备内壁橡胶衬里施工方案河南省第一防腐工程有限公司二 0 一 0 年十二月二十日1. 编制依据 HGJ32-90《橡胶衬里化工设备》 HG/T 2698-95 《设备防腐衬里用橡胶板》 GB8923《涂装前钢板表面锈蚀和除锈等级》 EGTSPE-32《化工设备橡胶衬里通用技术规定》 HGJ 229-91 《工业设备、管道防腐蚀工程施工及验收规范》 Kerabuty1 Bs 胶板施工规范 Kerabuty1 Bs 胶板产品说明书2. 各设备防腐施工工作量及其施工工艺序号项目工程量施工工艺1.2.3.4. 3.施工准备组织机构按照精干、统一、高效的原则组建一支防腐工程队，机构设置如下：施工机具序号名称型 号 规 格数量功率1空气压缩机WY-6/7-D 2 台45KW2油水分离器FSI-32 台3空气滤清器GKF-96022 台4喷砂罐PBM-27R5除湿机CF6-380V3KW6加热器1000W10 台7抽风机ZX-343KW8吸尘器NT7024KW9防爆电风扇SBB-5001KW10切砖机10 把11角向磨光机10 把12鼓风机20m3/min计量、检测器具序号名称型号数量精度等级1温湿度表WHMI4 只一级2钢板表面温度测试仪ELC-F113-21 台一级3表面清洁度对照标准照片ISO 8501-11 套一级4表面粗糙度基准比较样块G型2 套一级5厚度测试仪PENTIST2 只一级6硬度测试仪（邵氏A）4 台一级7针孔检测仪JG-8022 台一级劳动力序号工种人数1喷砂工42衬胶工103衬砖工104电工15起重工26配合工107管理人员5工程队将根据现场条件和甲方工程进度要求，确定各工种进场人数。施工前，对参加施工的工人再次进行技术培训和考核，合格后方能上岗作业。材料准备3.5.1Kerabuty1 BS 胶板的技术参数：聚合物： CIIR/CR（氯化丁基橡胶 / 氯丁橡胶）橡胶类型：软橡胶硫化：预硫化密度：±邵氏硬度 A：53±5拉伸强度：≥ 2Mpa拉断伸长率：≥ 500%最高适用温度： 90℃抗剥离强度： 3N/mm底涂料应和胶板、胶粘剂为同一厂家配套产品，质量符合规范及厂家说明书的指标规定。甲苯的纯度＞ 99%，含水率＜ 1%，沸点 109～110℃，外观为无色透明液体。环氧树脂：外观为淡黄至棕黄色粘厚透明液体，环氧值当量/100g ，软化点 12-20℃。现场条件根据本工程要求，应与甲方有关部门和安装单位协调解决施工场地、水、电、路、气、材料储存等问题，各生产点的水、电必须接通，并保障连续施工的要求。在设备附近搭设一间工棚，5m×15m，并提前制作好胶板下料平台。做好材料进场后材料存贮的防雨、防潮、防火工作，仓库和工作间必须备好消防器材。参加甲方有关部门组织的壳体检查，对...
