橡胶膨胀节结构说明书VIP免费

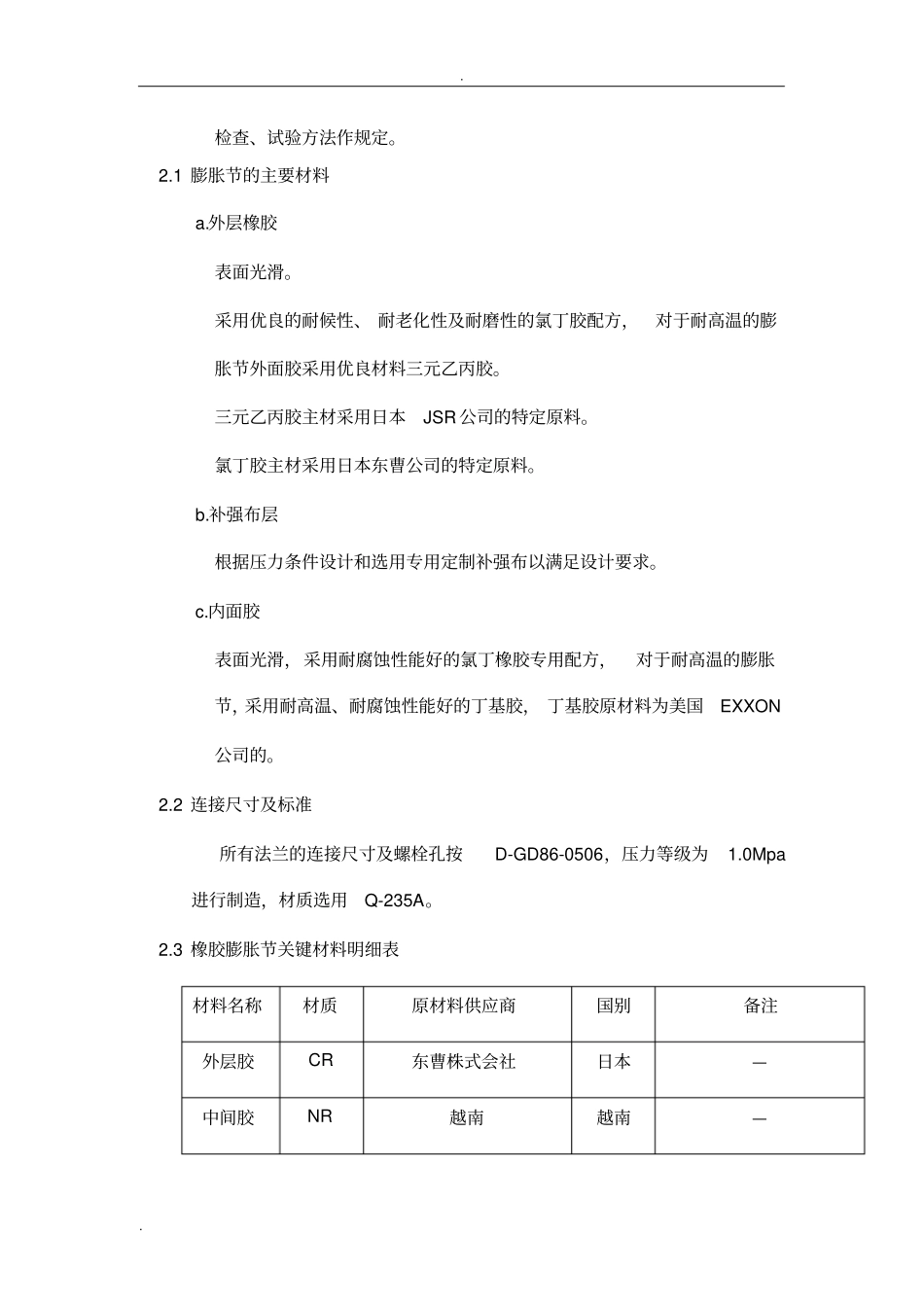

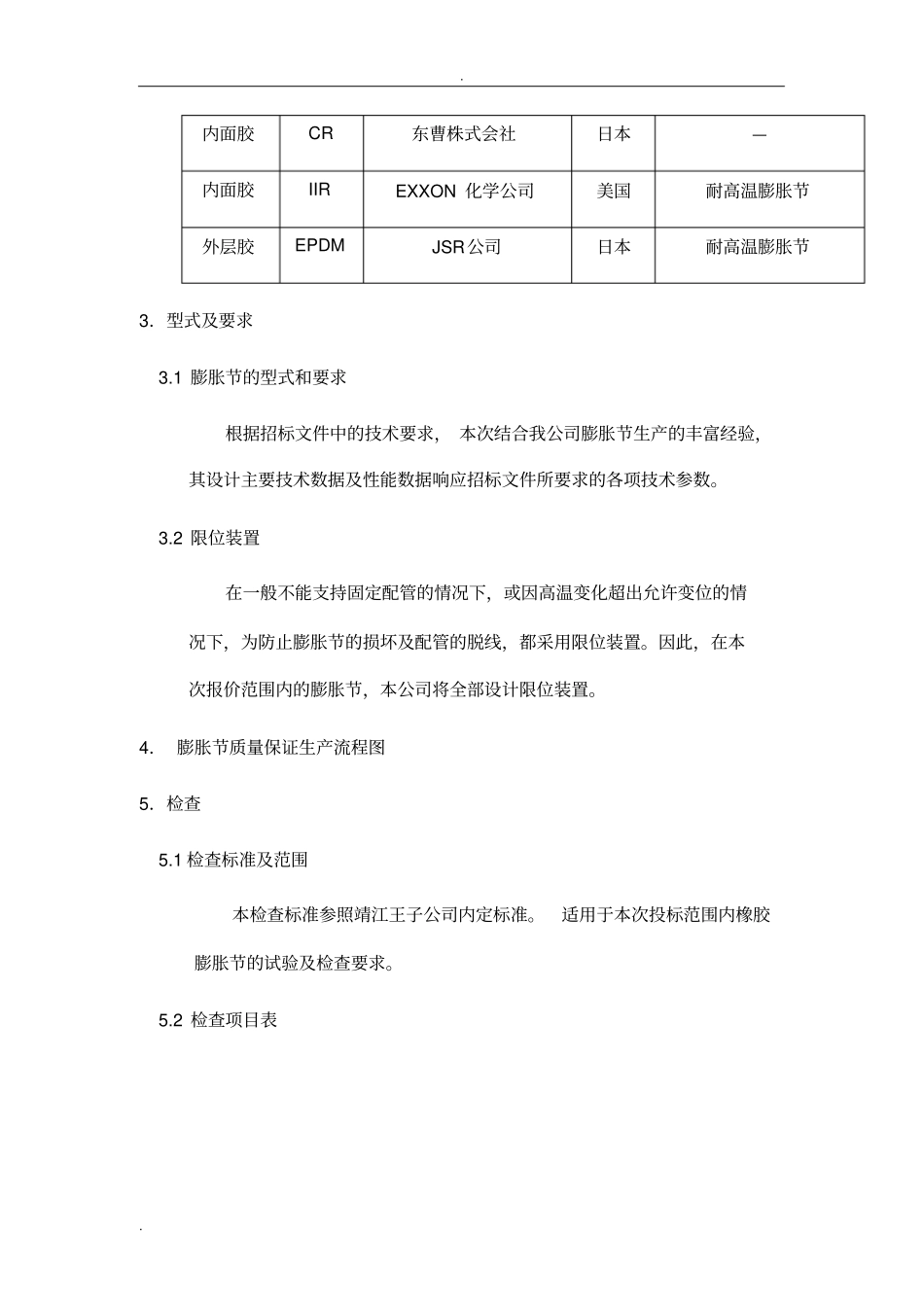

. . 膨胀节产品说明江苏罗门扬环保工程有限公司生产的B 型橡胶膨胀节是引进 日本王子橡胶化成株式会社 技术生产的。 该产品适用与所有的流体、 气体以及化学药剂为介质的各种工艺管路上，耐压、耐真空。具有安装操作简单等特点，可以削减或绝缘由泵、空压机、排风机以及配管等其他相关设备因外力磨损或支持基础下降而偏芯产生的轴向、 纵向的变位及角度变化， 可伸缩因吸收轴向的变位而导致弹性动作、温度变化、脉动等引起的配管变形，同时，还可削减配管中产生的噪音。本公司生产的膨胀节可持续确保作为膨胀连接器具有的强度和扰性，采用的最新使用方案，具有以下特征：a. 结构长度小因此，安装空间即使很小也可以使用。b. 重量轻此产品比以前的产品要轻。c. 便于安装安装方便、不需要衬垫、侧板，直接可用螺栓组装。d. 由于我公司产品构造的特殊性，该产品成型后内部无需作特别补强构造增设，就能同时承受兼具正负压力交替变化。e. 流体中的沉淀物会停留于山型内，伸缩接头处物料不易移动，我公司设计实体山型式的伸缩节，很好解决这问题，但允许变位量只有通常接头的 1/2，请于真实必要的情况下使用。2．规范及要求本规范对嘉兴电厂一、 二期工程管道膨胀节的材料、设计、制作及. . 检查、试验方法作规定。2.1 膨胀节的主要材料a.外层橡胶表面光滑。采用优良的耐候性、 耐老化性及耐磨性的氯丁胶配方，对于耐高温的膨胀节外面胶采用优良材料三元乙丙胶。三元乙丙胶主材采用日本JSR 公司的特定原料。氯丁胶主材采用日本东曹公司的特定原料。b.补强布层根据压力条件设计和选用专用定制补强布以满足设计要求。c.内面胶表面光滑，采用耐腐蚀性能好的氯丁橡胶专用配方，对于耐高温的膨胀节，采用耐高温、耐腐蚀性能好的丁基胶， 丁基胶原材料为美国EXXON公司的。2.2 连接尺寸及标准所有法兰的连接尺寸及螺栓孔按D-GD86-0506，压力等级为1.0Mpa进行制造，材质选用Q-235A。2.3 橡胶膨胀节关键材料明细表材料名称材质原材料供应商国别备注外层胶CR 东曹株式会社日本—中间胶NR 越南越南—. . 内面胶CR 东曹株式会社日本—内面胶IIR EXXON 化学公司美国耐高温膨胀节外层胶EPDM JSR公司日本耐高温膨胀节3．型式及要求3.1 膨胀节的型式和要求根据招标文件中的技术要求， 本次结合我公司膨胀节生产的丰富经验，其设计主要技术数据及性能数据响应招标文件所要求的各项技术参数。3.2 限位装置在一般不能支持固定配管的情况...
