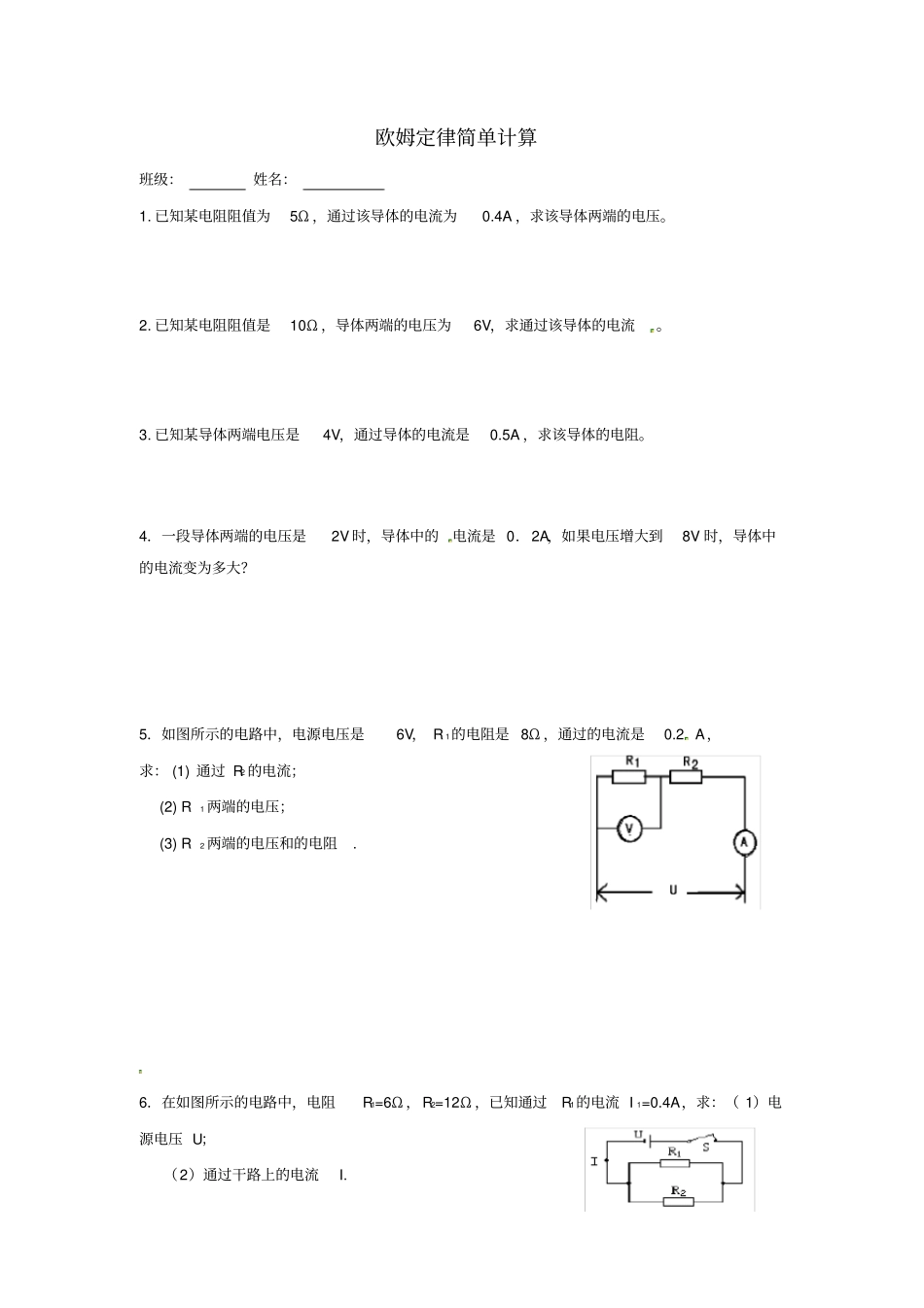

欧姆定律简单计算班级：姓名：1. 已知某电阻阻值为5Ω ，通过该导体的电流为0.4A ，求该导体两端的电压。2. 已知某电阻阻值是10Ω ，导体两端的电压为6V，求通过该导体的电流。3. 已知某导体两端电压是4V，通过导体的电流是0.5A ，求该导体的电阻。4．一段导体两端的电压是2V 时，导体中的电流是 0．2A，如果电压增大到8V 时，导体中的电流变为多大？5．如图所示的电路中，电源电压是6V， R 1的电阻是 8Ω ，通过的电流是0.2 A，求： (1) 通过 R2 的电流；(2) R1 两端的电压；(3) R2 两端的电压和的电阻. 6．在如图所示的电路中，电阻R1=6Ω ，R2=12Ω ，已知通过R1的电流 I 1=0.4A，求：（ 1）电源电压 U；（2）通过干路上的电流I. 7．如图所示电路中，R1=10Ω ． 当开关 S 闭合时，电流表示数为0.4A ，电压表示数为2V．求：（ 1）电源电压；（2）R2 的阻值．8. 如图所示电路中，电阻 R1 的阻值为 10Ω ．闭合开关 S 电流表 Al 的示数为 0.2A，电流表 A的示数为 0.5A．求：(1) 通过电阻 R2 的电流．(2) 电源电压．(3) 电阻 R2 的阻值．9. 如图所示，电阻R1 的电阻为 10Ω ， R2为 15Ω ，当开关S断开时，电流表示数为0.6A，则当 S 闭合时，电流表的示数为多少？1. 串联电路有如下特点： I总= U总= R总= R1R22. 并联电路有如下特点： I总= U总= 3. 画出伏安法测电阻的电路图4. 如图所示的电路，电源电压为6v，电流表示数为0.5A ，电压表示数为2V；请分别计算出电阻 R1、R2 的大小 . 5．如图所示的电路中，灯泡的电阻RL=6Ω ，正常发光时的电压为3V，R2=10Ω ，当开关S1、S2 都闭合时，电流表的示数为0.7A ，这时灯泡正常发光。求：（ 1） 电源电压；（2）R1的阻值；（3）S2、S1都断开时电流表示数。6．如图所示的电路，R1=20Ω ， R2=40Ω ，闭合开关电流表的示数为0.4A 。求： （1）电源电压U；（2）干路电流I 。7．如图所示，电路中电源电压为3V，电压表的示数为2V，电流表的示数为0.2A，求 R1、 R2 的值。8．如图所示，电源电压恒定，R1=20Ω ， R2=10Ω 。当开关S3闭合， S1、S2 都断开时，电流表的示数为 0.1A。求：（1）电源电压；R2R1A S A V R1 R2 （2）当开关 S3 断开， S1、S2都闭合时，电流表的示数。9．如图所示， R2=5Ω ，滑动变阻器R1的阻值变化范围为0- 20Ω ，电源电压U=3V，且保持不变， 求通过电流表的电流的最大值和最小值，以及电压表的 最大值和最小值.
