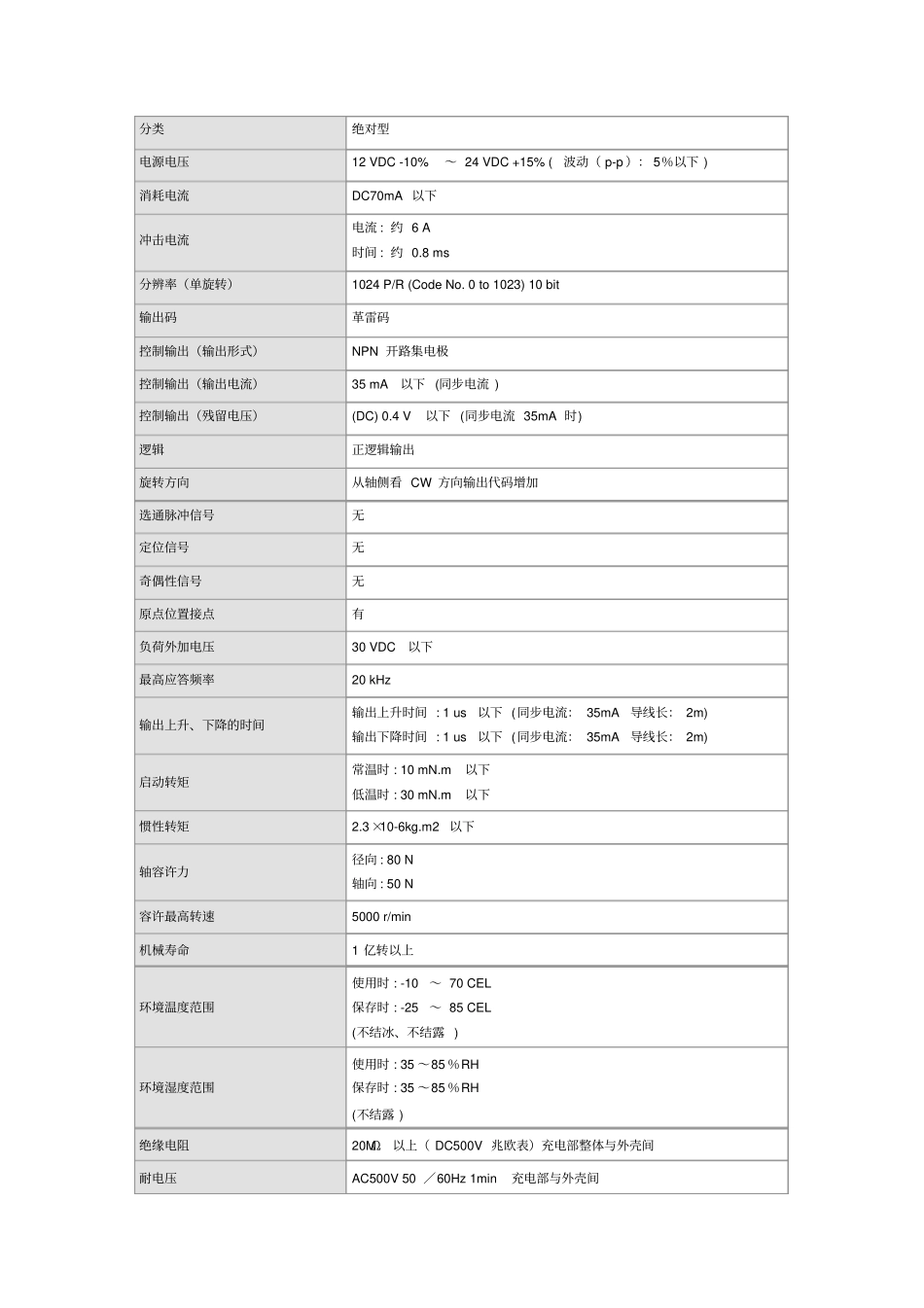

分类绝对型电源电压12 VDC -10% ～ 24 VDC +15% (波动（ p-p ）： 5％以下 ) 消耗电流DC70mA 以下冲击电流电流 : 约 6 A 时间 : 约 0.8 ms 分辨率（单旋转）1024 P/R (Code No. 0 to 1023) 10 bit 输出码革雷码控制输出（输出形式）NPN 开路集电极控制输出（输出电流）35 mA 以下 (同步电流 ) 控制输出（残留电压）(DC) 0.4 V 以下 (同步电流 35mA 时) 逻辑正逻辑输出旋转方向从轴侧看 CW 方向输出代码增加选通脉冲信号无定位信号无奇偶性信号无原点位置接点有负荷外加电压30 VDC 以下最高应答频率20 kHz 输出上升、下降的时间输出上升时间 : 1 us 以下 (同步电流： 35mA 导线长： 2m) 输出下降时间 : 1 us 以下 (同步电流： 35mA 导线长： 2m) 启动转矩常温时 : 10 mN.m 以下低温时 : 30 mN.m 以下惯性转矩2.3×10-6kg.m2以下轴容许力径向 : 80 N 轴向 : 50 N 容许最高转速5000 r/min 机械寿命1 亿转以上环境温度范围使用时 : -10 ～ 70 CEL 保存时 : -25 ～ 85 CEL (不结冰、不结露 ) 环境湿度范围使用时 : 35 ～85 ％RH 保存时 : 35 ～85 ％RH (不结露 ) 绝缘电阻20MΩ以上（ DC500V 兆欧表）充电部整体与外壳间耐电压AC500V 50 ／60Hz 1min 充电部与外壳间振动（耐久）10～500Hz 复振幅 2mm 或 150m ／ s2 X 、Y、Z 各方向3 回 扫描时间11min 冲击（耐久）1000m ／ s2 X 、 Y、Z 各方向3 回保护结构IEC60529: IP65 JEM 规格 : 防油适用标准（ EN/IEC（EMC 指令））EMI: EN50081-2 辐射干扰电场强度: EN55011 Group 1 classA 杂音端子电压 : EN55011 Group 1 classA 静电放电抑制能力: IEC61000-4-2 电场强度抑制能力: IEC61000-4-3 突发噪声抑制能力: IEC61000-4-4 CE 标记 : 有连接方式导线引出型(电缆长度 : 2 m) 机壳材质铝主体材质铝旋转轴材质SUS303 弹簧材质- 安装配件材质- 紧固转矩0.5 N.m 以下(使用 M4 螺钉 ) 附件使用说明书输出端线路连接规格图时序图
