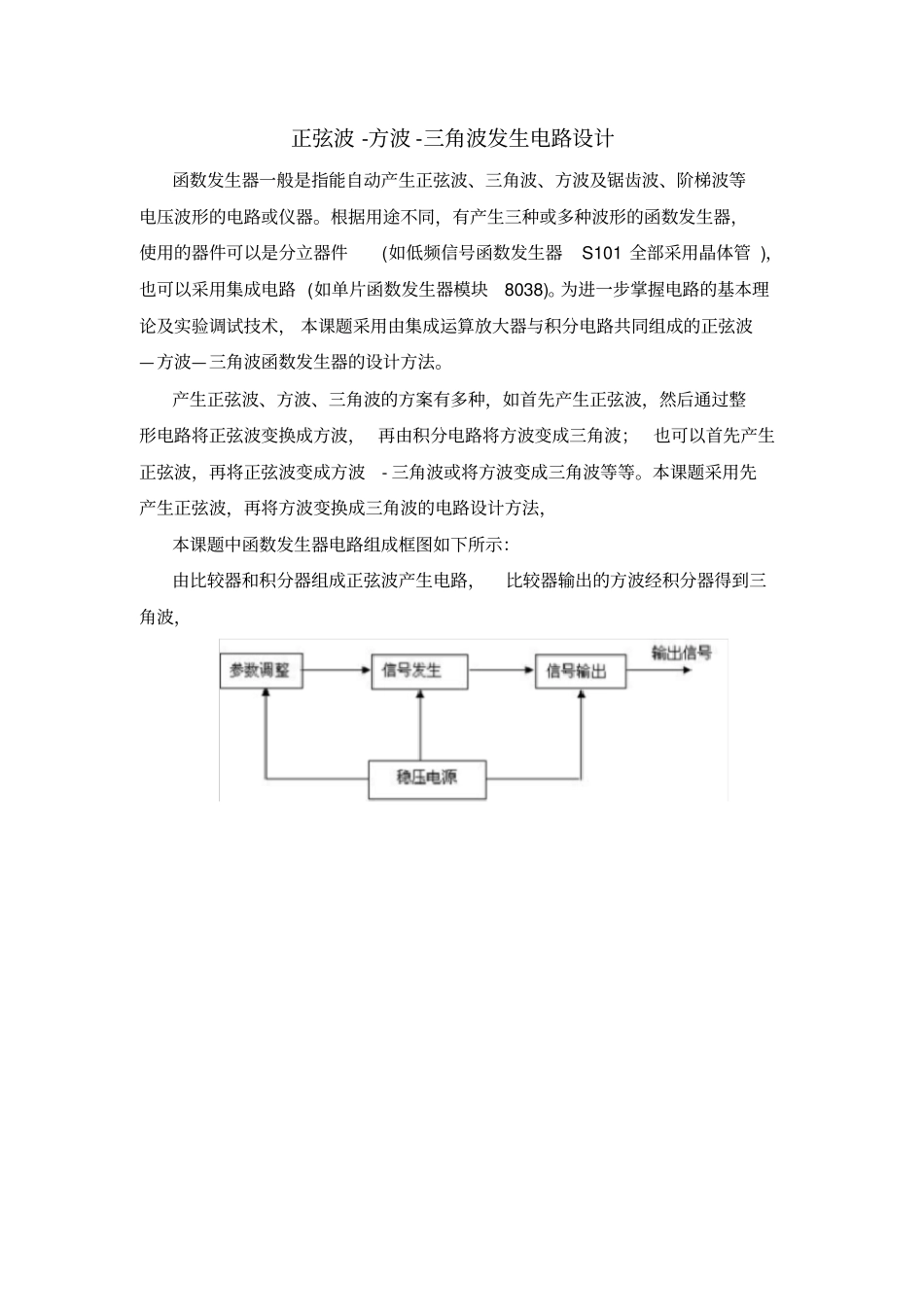

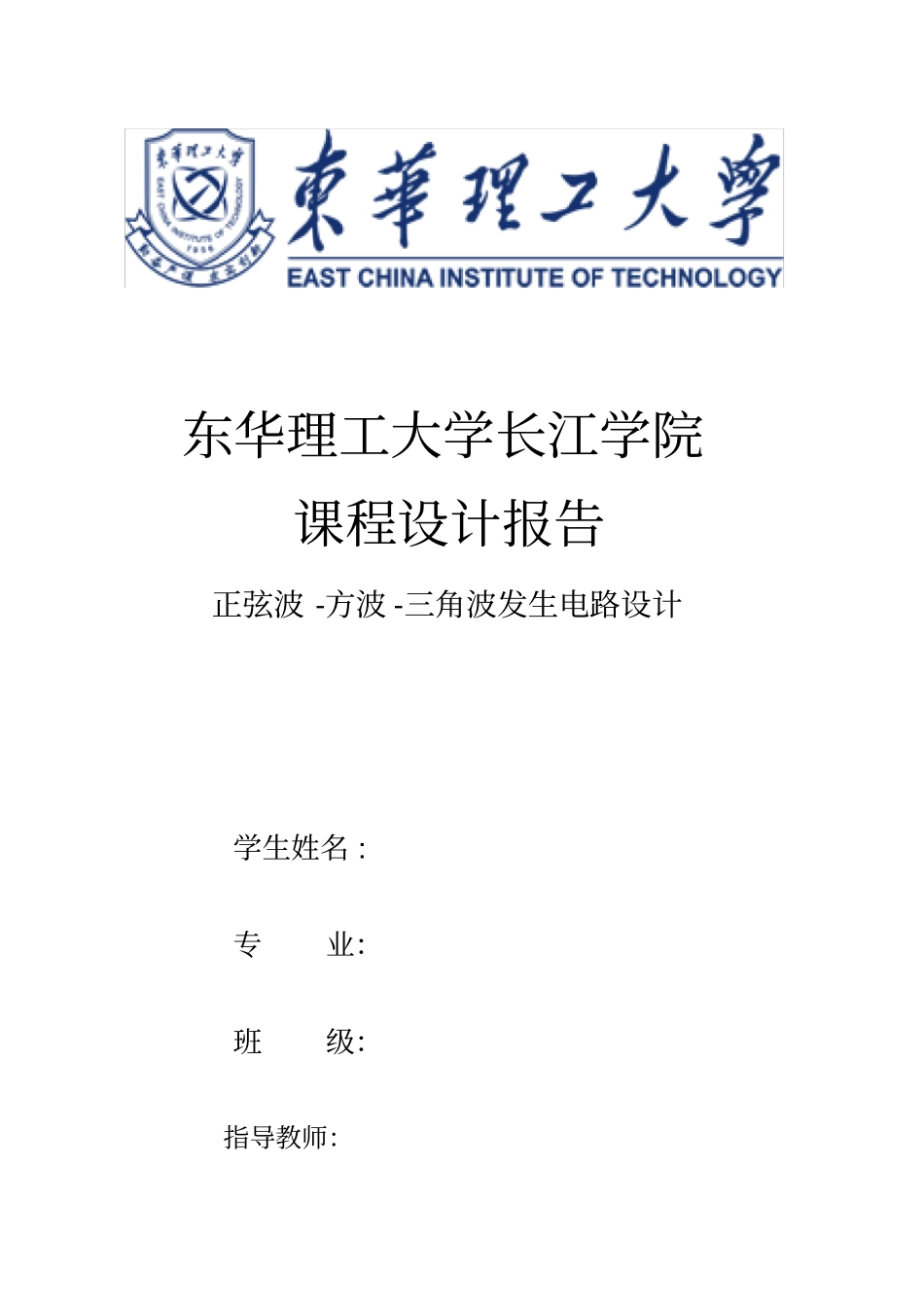

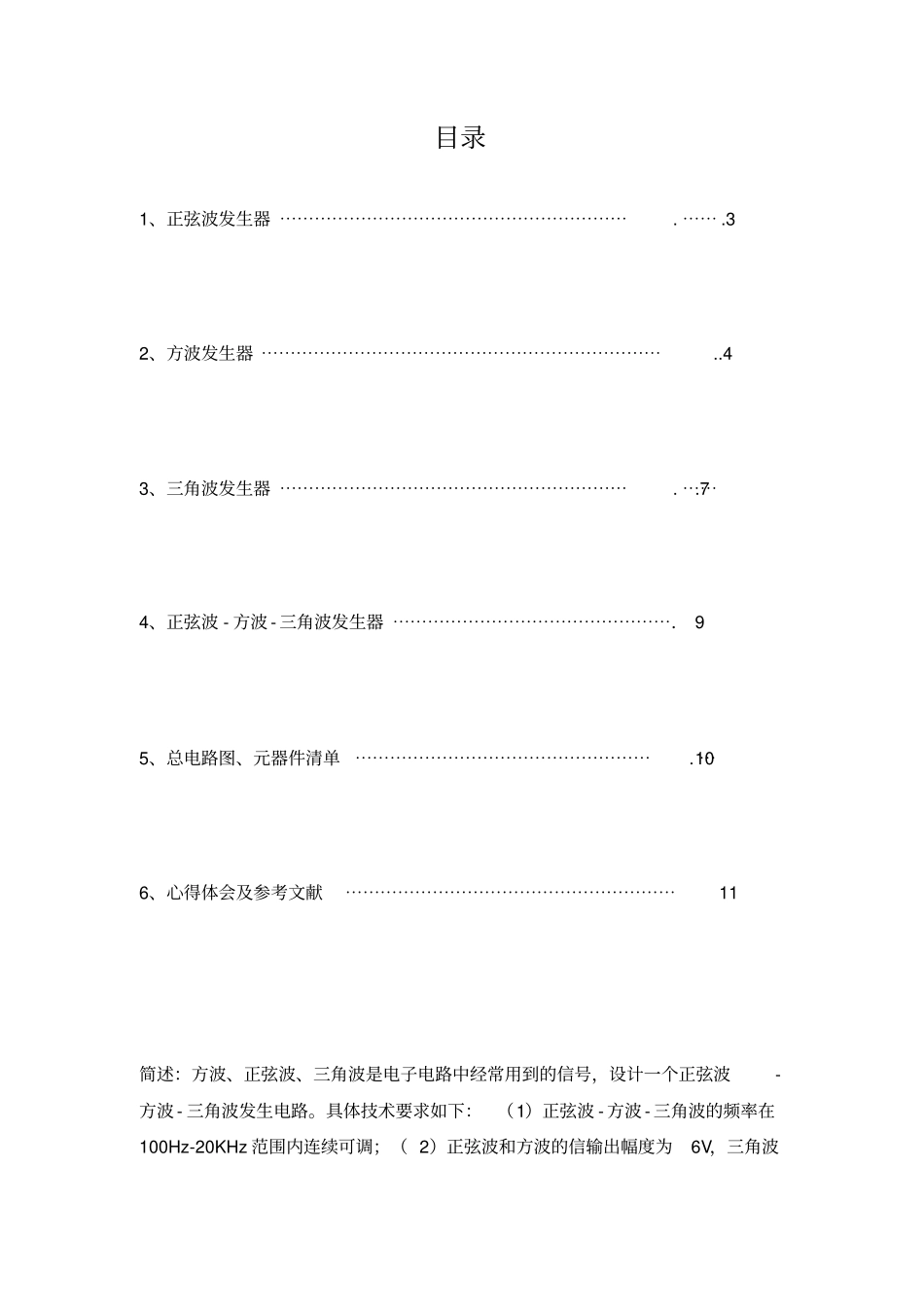

东华理工大学长江学院课程设计报告正弦波 -方波 -三角波发生电路设计学生姓名 : 专业：班级：指导教师：正弦波 -方波 -三角波发生电路设计函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件(如低频信号函数发生器S101 全部采用晶体管 )，也可以采用集成电路 (如单片函数发生器模块8038)。为进一步掌握电路的基本理论及实验调试技术， 本课题采用由集成运算放大器与积分电路共同组成的正弦波—方波—三角波函数发生器的设计方法。产生正弦波、方波、三角波的方案有多种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波， 再由积分电路将方波变成三角波；也可以首先产生正弦波，再将正弦波变成方波- 三角波或将方波变成三角波等等。本课题采用先产生正弦波，再将方波变换成三角波的电路设计方法，本课题中函数发生器电路组成框图如下所示：由比较器和积分器组成正弦波产生电路，比较器输出的方波经积分器得到三角波，目录1、正弦波发生器 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯ .32、方波发生器 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..43、三角波发生器 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯⋯.7 4、正弦波 - 方波 - 三角波发生器 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.9 5、总电路图、元器件清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯10 6、心得体会及参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11简述：方波、正弦波、三角波是电子电路中经常用到的信号，设计一个正弦波-方波 - 三角波发生电路。具体技术要求如下：（1）正弦波 - 方波 - 三角波的频率在100Hz-20KHz 范围内连续可调；（ 2）正弦波和方波的信输出幅度为6V，三角波的输出幅度在 0-2V 之间连续可调；正弦波的失真度r5%；（4）设计上述电路工作所需的直流稳压电源电路。使用仪器及测量仪表：选用元器件（ 1）. 集成运放 F007（a741）; (2) 稳压及开关二极管；（ 3）电阻、电容、电位器若干。测量仪表（ 1）直流稳压电源；（2）示波器；（3）万用表（ 4）频率计（ 5）交流电压表一、 正弦波发生器其振荡频率为 1kHz。若用同轴双联电位器代替电桥中的l.5k Ω 电阻，或用波段开关改变电容的数值， 可以调节输出频率。 电路的最高频率由运算放大器的频率特性决定， 而...
