2024年热力管线悬吊保护方案VIP免费

2024年热力管线悬吊保护方案_第1页
1/12
2024年热力管线悬吊保护方案_第2页
2/12
2024年热力管线悬吊保护方案_第3页
3/12

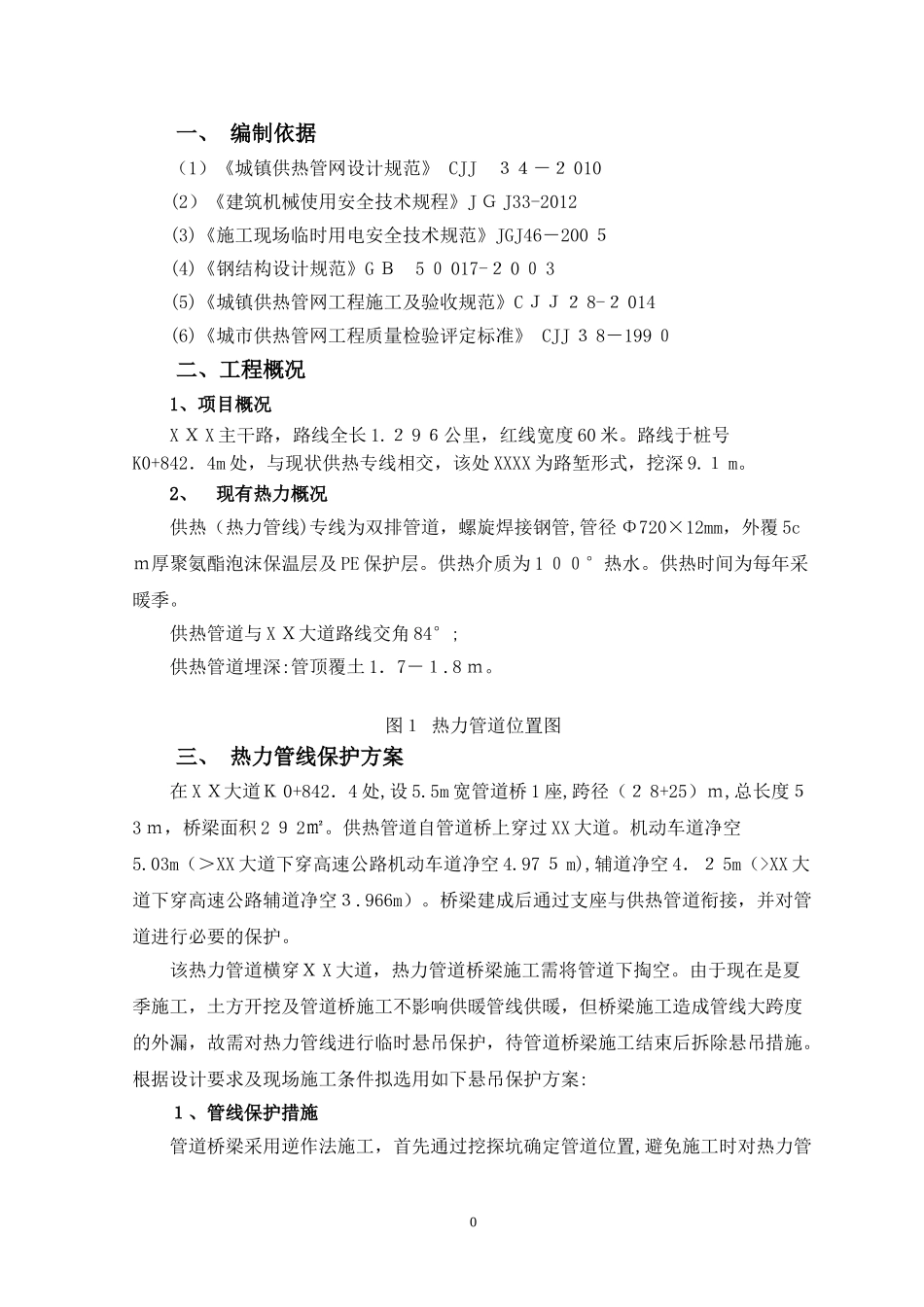

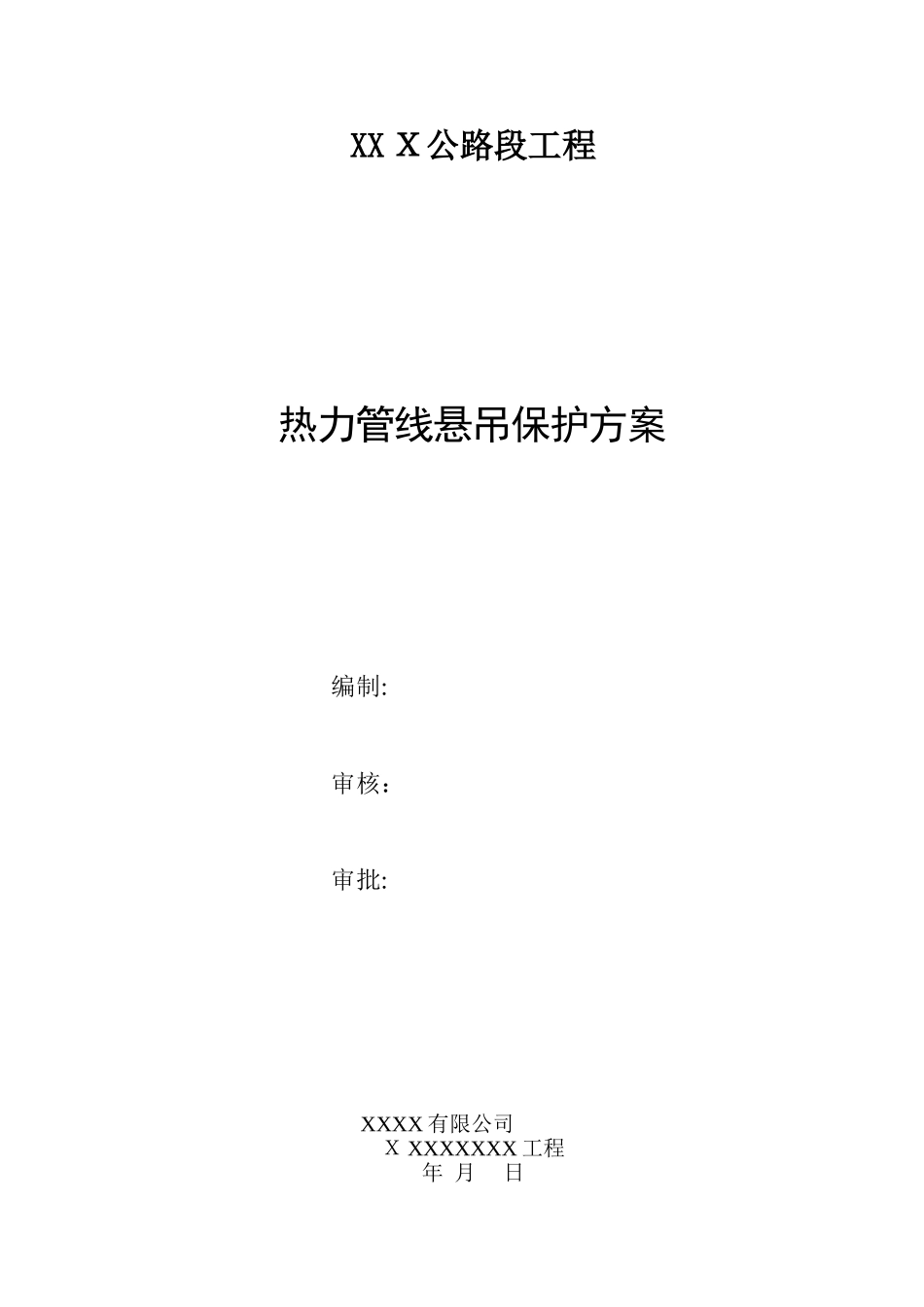

XXX公路段工程热力管线悬吊保护方案编制:审核:审批:XXXX有限公司XXXXXXXX工程年月日目录一、编制依据ﻩ1二、工程概况ﻩ11、项目概况ﻩ12、现有热力概况.....................................................................................1三、热力管线保护方案ﻩ21、管线保护措施ﻩ2四、管线保护及监测措施...............................................................................61、管线保护措施.......................................................................................62、管线监测措施ﻩ6五、安全保证措施.........................................................................................71、安全管理体系及组织机构ﻩ72、安全保证措施ﻩ9六、应急预案ﻩ91、突发事件处理原则ﻩ92、应急领导小组ﻩ103、应急响应........................................................................................114、善后处置.........................................................................................1220一、编制依据(1)《城镇供热管网设计规范》CJJ34-2010(2)《建筑机械使用安全技术规程》JGJ33-2012(3)《施工现场临时用电安全技术规范》JGJ46-2005(4)《钢结构设计规范》GB50017-2003(5)《城镇供热管网工程施工及验收规范》CJJ28-2014(6)《城市供热管网工程质量检验评定标准》CJJ38-1990二、工程概况1、项目概况XXX主干路,路线全长1.296公里,红线宽度60米。路线于桩号K0+842.4m处,与现状供热专线相交,该处XXXX为路堑形式,挖深9.1m。2、现有热力概况供热(热力管线)专线为双排管道,螺旋焊接钢管,管径Φ720×12mm,外覆5cm厚聚氨酯泡沫保温层及PE保护层。供热介质为100°热水。供热时间为每年采暖季。供热管道与XX大道路线交角84°;供热管道埋深:管顶覆土1.7-1.8m。图1热力管道位置图三、热力管线保护方案在XX大道K0+842.4处,设5.5m宽管道桥1座,跨径(28+25)m,总长度53m,桥梁面积292㎡。供热管道自管道桥上穿过XX大道。机动车道净空5.03m(>XX大道下穿高速公路机动车道净空4.975m),辅道净空4.25m(>XX大道下穿高速公路辅道净空3.966m)。桥梁建成后通过支座与供热管道衔接,并对管道进行必要的保护。该热力管道横穿XX大道,热力管道桥梁施工需将管道下掏空。由于现在是夏季施工,土方开挖及管道桥施工不影响供暖管线供暖,但桥梁施工造成管线大跨度的外漏,故需对热力管线进行临时悬吊保护,待管道桥梁施工结束后拆除悬吊措施。根据设计要求及现场施工条件拟选用如下悬吊保护方案:1、管线保护措施管道桥梁采用逆作法施工,首先通过挖探坑确定管道位置,避免施工时对热力管1线的破坏。热力管道两侧各6米宽整体将土方挖至与管道底齐平,开挖时采用人工开挖,避免对管道造成破坏,人工清理管道周边的土,并对管线采取保护措施。从桥梁1号墩中心线向两边各3米位置用砖砌1×1米,高度1米基础。作为工字钢支撑的基础,基础与基础间距6米,分别对称设置在管道两侧,管线悬吊完成后挖除管道下方土方,宽度8米。西侧标高为463.261米、东侧标高为463.207米,1号墩处横管道方向开挖宽度4.2米、标高为458.233米。管线悬吊保护总时间约2个月,待管道桥梁施工结束后拆除悬吊措施。1.1管线保护施工方案1.1.1桥梁施工时管线悬吊措施悬吊采用型钢结构,选用I45a工字钢和10号槽钢悬挂保护。上下两块工字钢交叉处进行焊接,焊接长度10cm,焊脚尺寸为8mm,纵管道方向每间隔1m用10号槽钢做吊杆及托杆,人工掏出10号槽钢位置管道下土方,其余管底土方不动,管道吊装时,保证原热力管道标高不变,桥梁设可调节高度支座,保证热力管道与桥梁密贴。根据管道桥梁及现场热力管走向,确定热力管跨度为53m,工字钢横向长度12米共设置10根,纵向长度53米,由工字钢焊接拼装而成。工字钢加工时,上下两块工字钢端面连接处采用焊接连接,焊条选用E50-。2图2图3热力管道悬吊横断面图1.2悬吊计算基坑内悬吊管线产生内力主要由热力管线自重m1、槽钢自重m2、管线水自...
