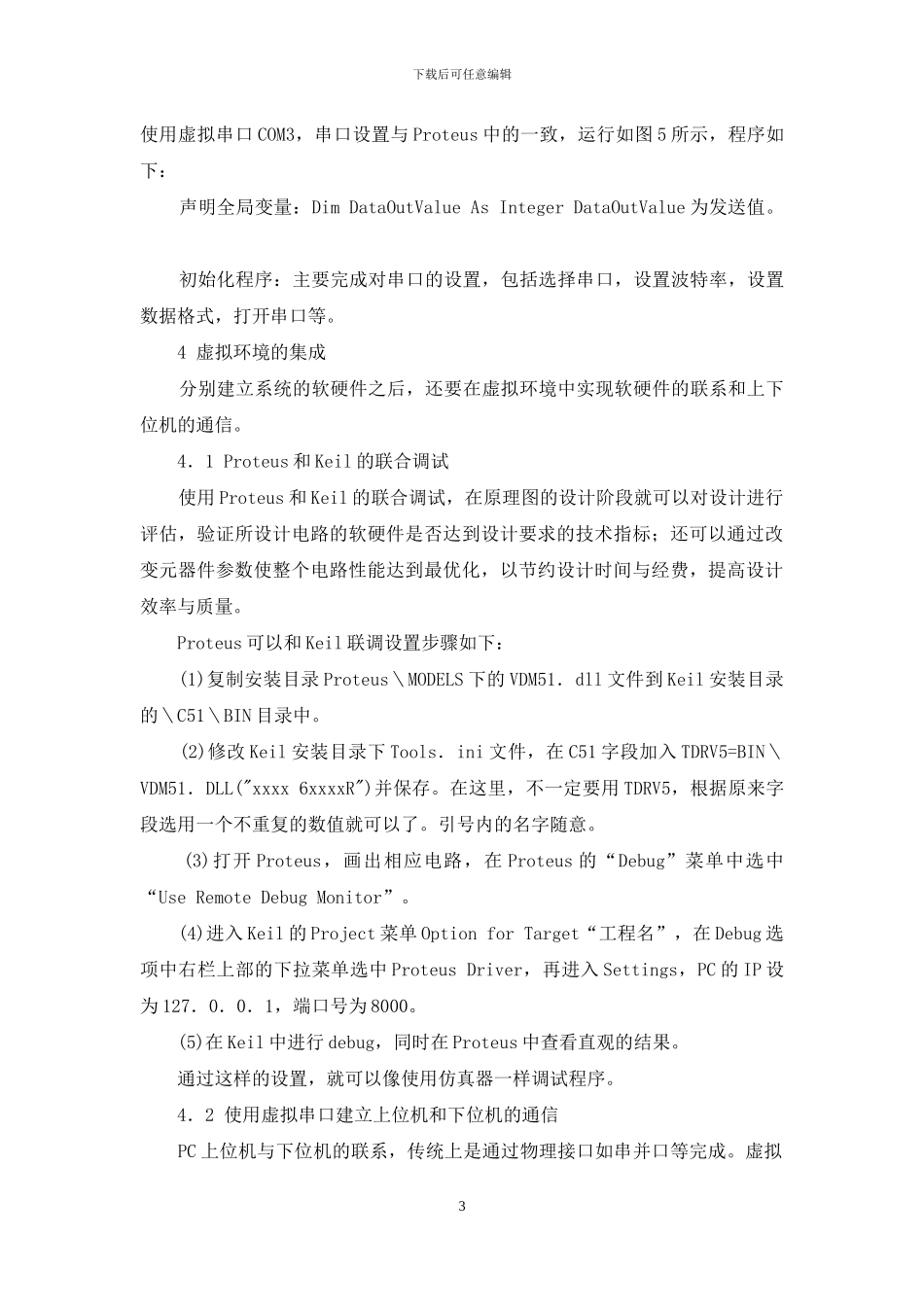

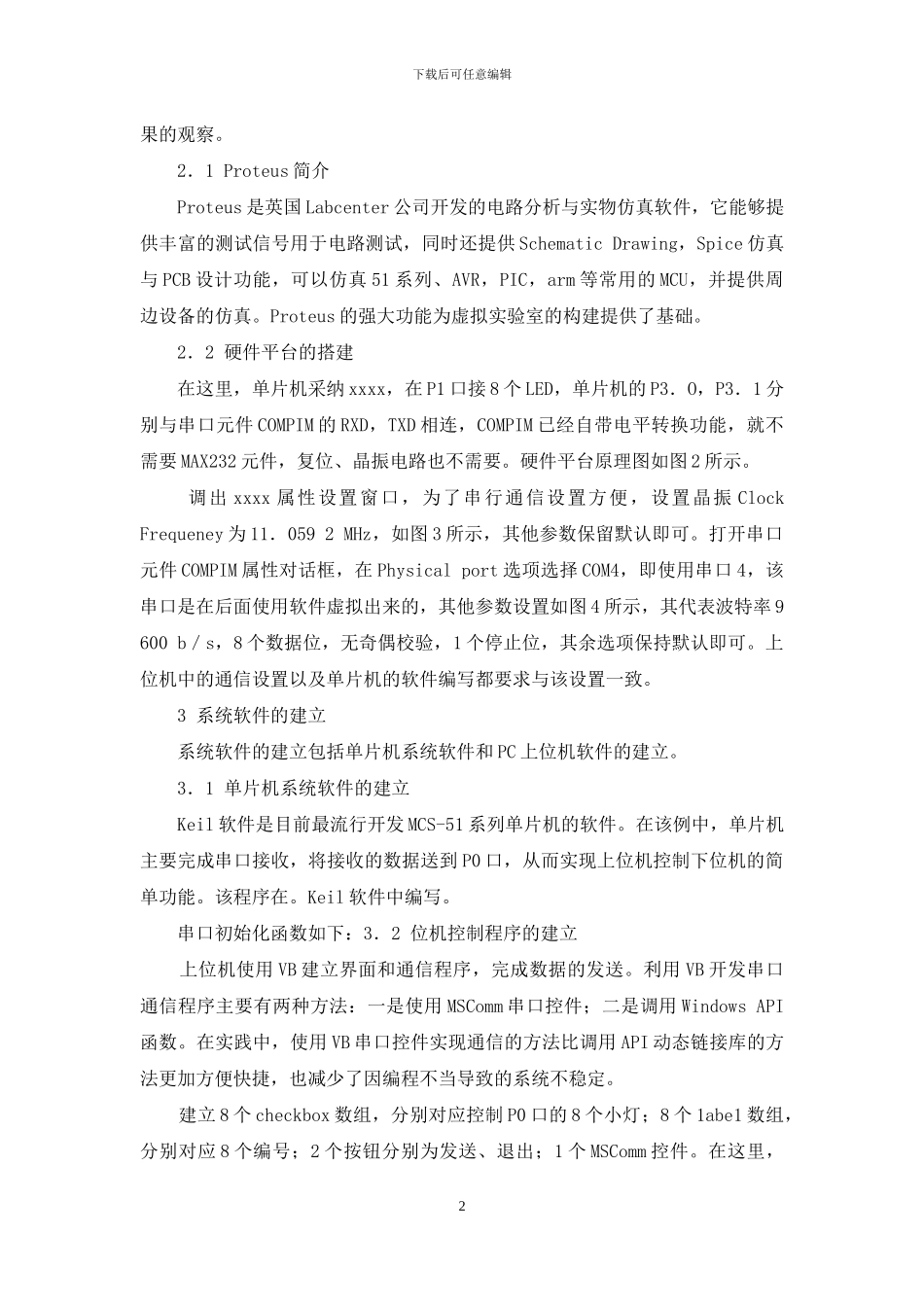

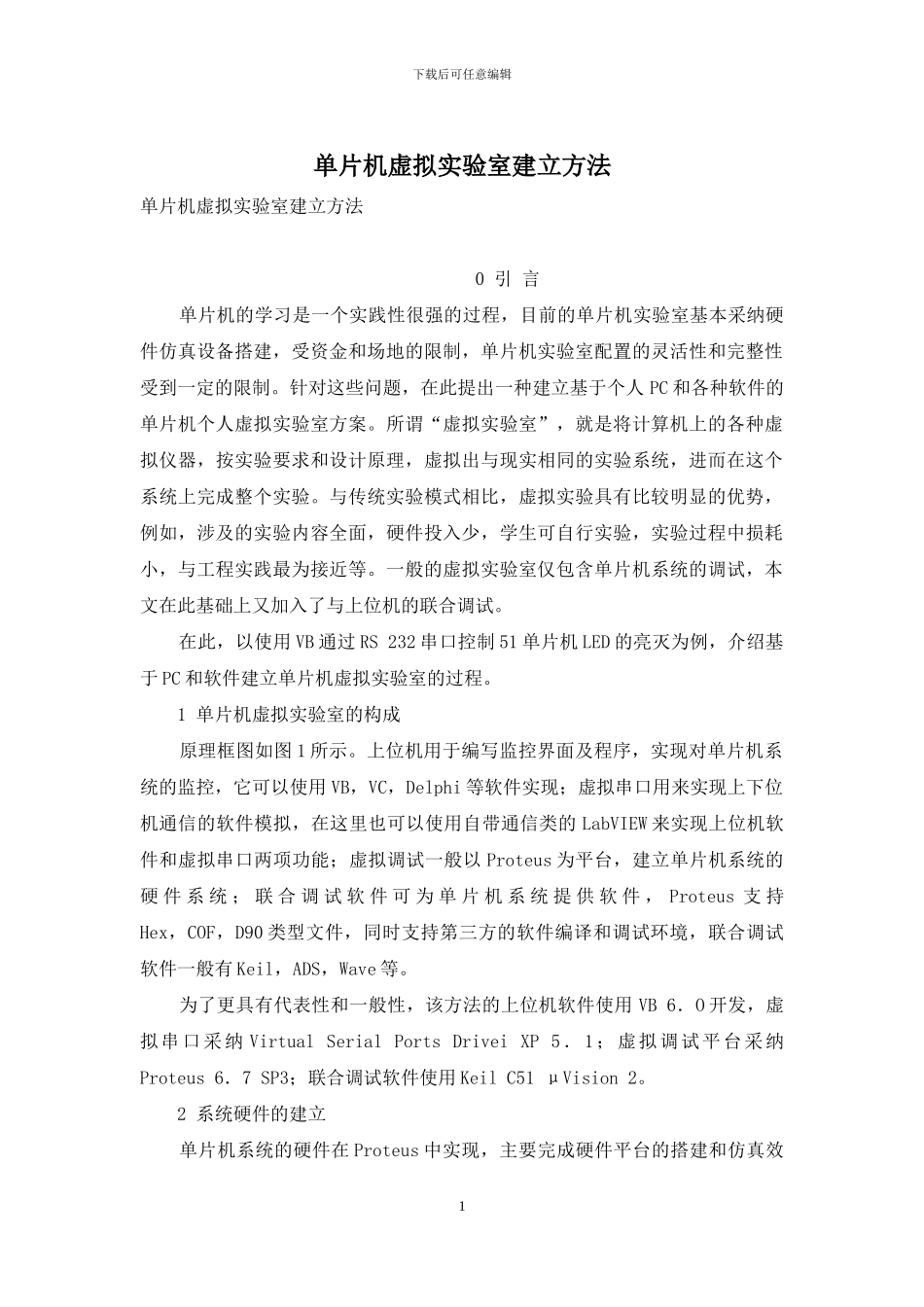

下载后可任意编辑单片机虚拟实验室建立方法单片机虚拟实验室建立方法 0 引 言 单片机的学习是一个实践性很强的过程，目前的单片机实验室基本采纳硬件仿真设备搭建，受资金和场地的限制，单片机实验室配置的灵活性和完整性受到一定的限制。针对这些问题，在此提出一种建立基于个人 PC 和各种软件的单片机个人虚拟实验室方案。所谓“虚拟实验室”，就是将计算机上的各种虚拟仪器，按实验要求和设计原理，虚拟出与现实相同的实验系统，进而在这个系统上完成整个实验。与传统实验模式相比，虚拟实验具有比较明显的优势，例如，涉及的实验内容全面，硬件投入少，学生可自行实验，实验过程中损耗小，与工程实践最为接近等。一般的虚拟实验室仅包含单片机系统的调试，本文在此基础上又加入了与上位机的联合调试。 在此，以使用 VB 通过 RS 232 串口控制 51 单片机 LED 的亮灭为例，介绍基于 PC 和软件建立单片机虚拟实验室的过程。 1 单片机虚拟实验室的构成 原理框图如图 1 所示。上位机用于编写监控界面及程序，实现对单片机系统的监控，它可以使用 VB，VC，Delphi 等软件实现；虚拟串口用来实现上下位机通信的软件模拟，在这里也可以使用自带通信类的 LabVIEW 来实现上位机软件和虚拟串口两项功能；虚拟调试一般以 Proteus 为平台，建立单片机系统的硬 件 系 统 ； 联 合 调 试 软 件 可 为 单 片 机 系 统 提 供 软 件 ， Proteus 支 持Hex，COF，D90 类型文件，同时支持第三方的软件编译和调试环境，联合调试软件一般有 Keil，ADS，Wave 等。 为了更具有代表性和一般性，该方法的上位机软件使用 VB 6．O 开发，虚拟串口采纳 Virtual Serial Ports Drivei XP 5．1；虚拟调试平台采纳Proteus 6．7 SP3；联合调试软件使用 Keil C51 μVision 2。 2 系统硬件的建立 单片机系统的硬件在 Proteus 中实现，主要完成硬件平台的搭建和仿真效1下载后可任意编辑果的观察。 2．1 Proteus 简介 Proteus 是英国 Labcenter 公司开发的电路分析与实物仿真软件，它能够提供丰富的测试信号用于电路测试，同时还提供 Schematic Drawing，Spice 仿真与 PCB 设计功能，可以仿真 51 系列、AVR，PIC，arm 等常用的 MCU，并提供周边设备的仿真。Proteus 的强大功能为虚拟实验室的构建提供了基础。 2．2 硬件平台的搭建 在这里，单片机采纳 xxxx，在 P1 口接 8 个 L...
