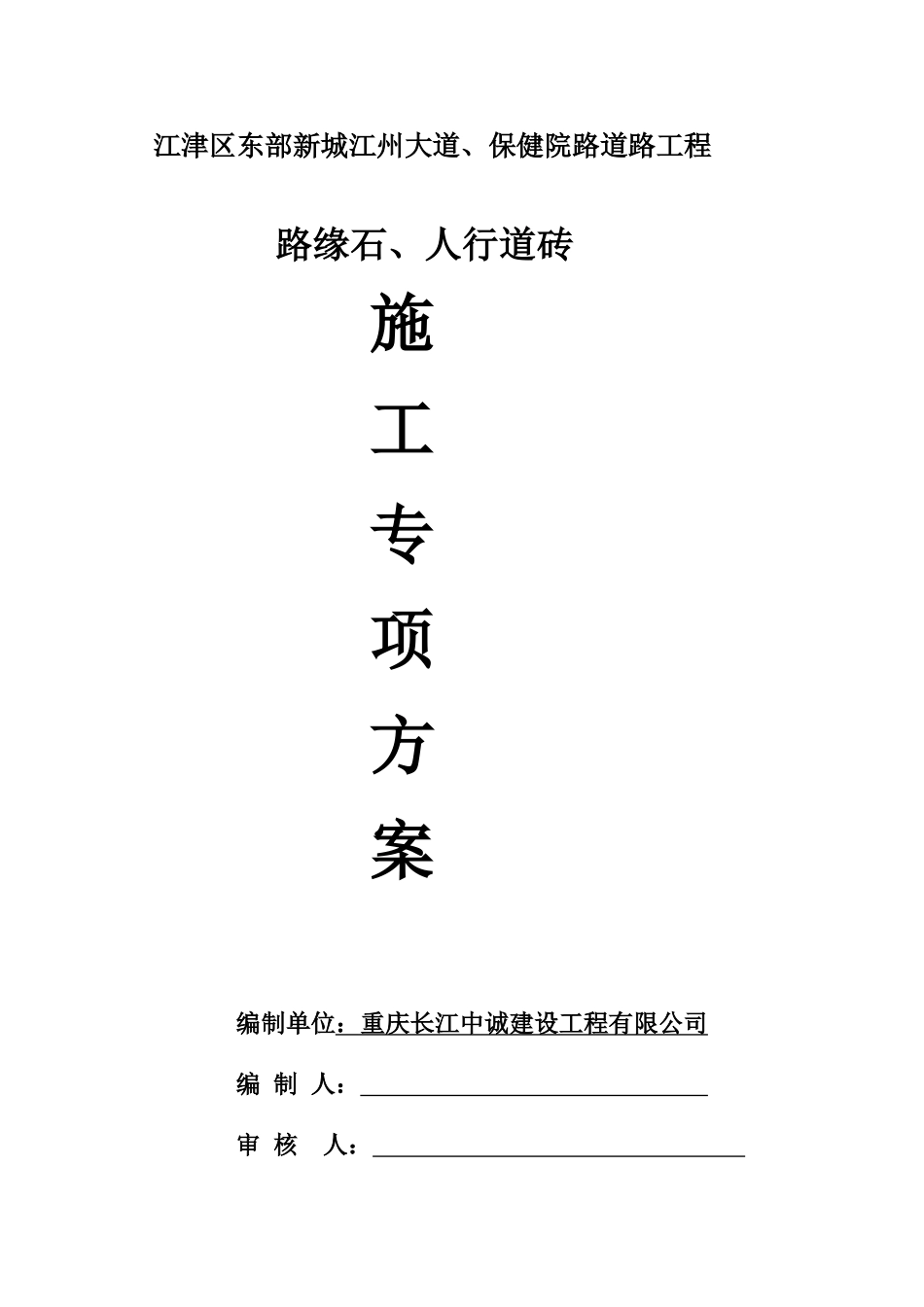

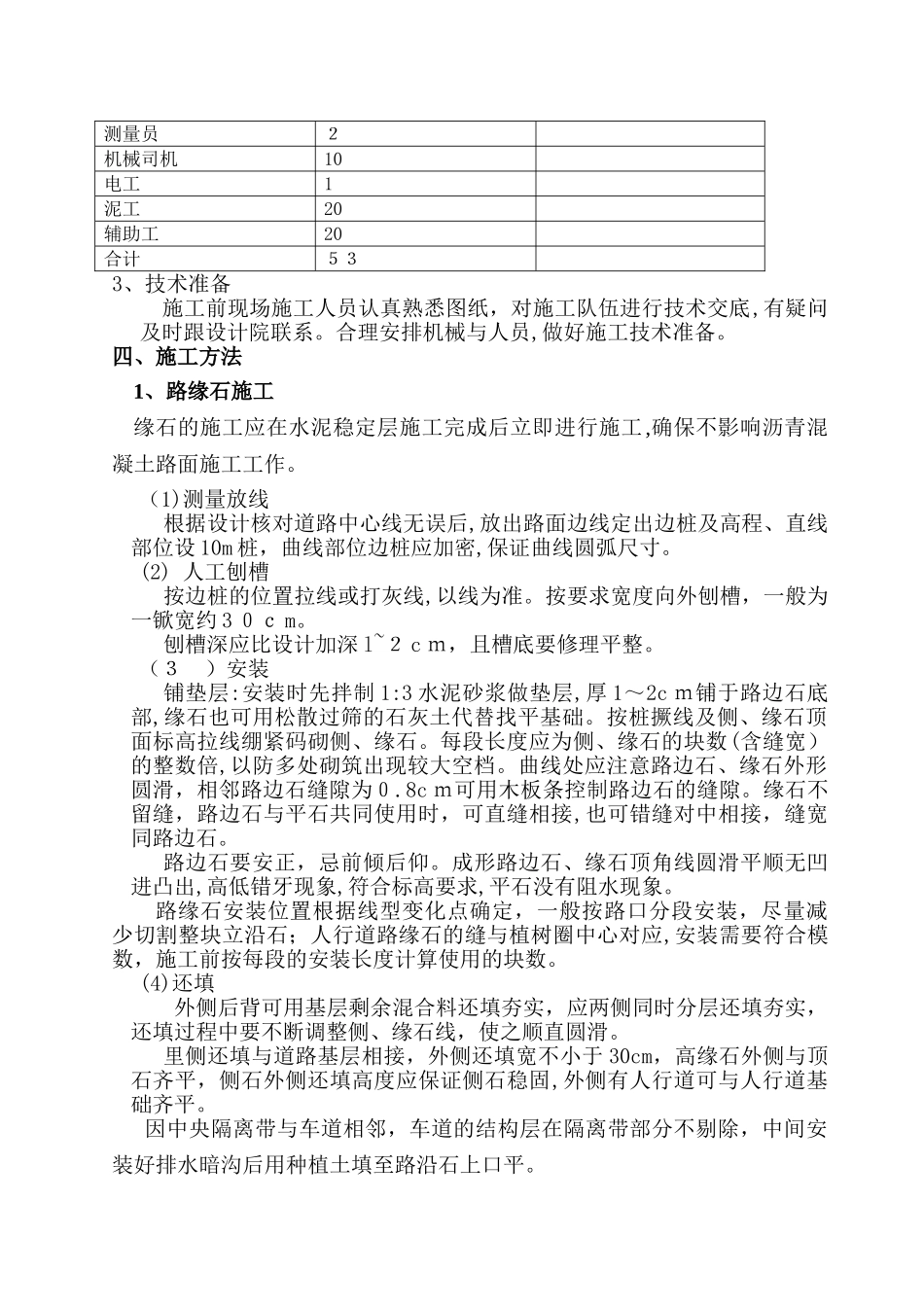

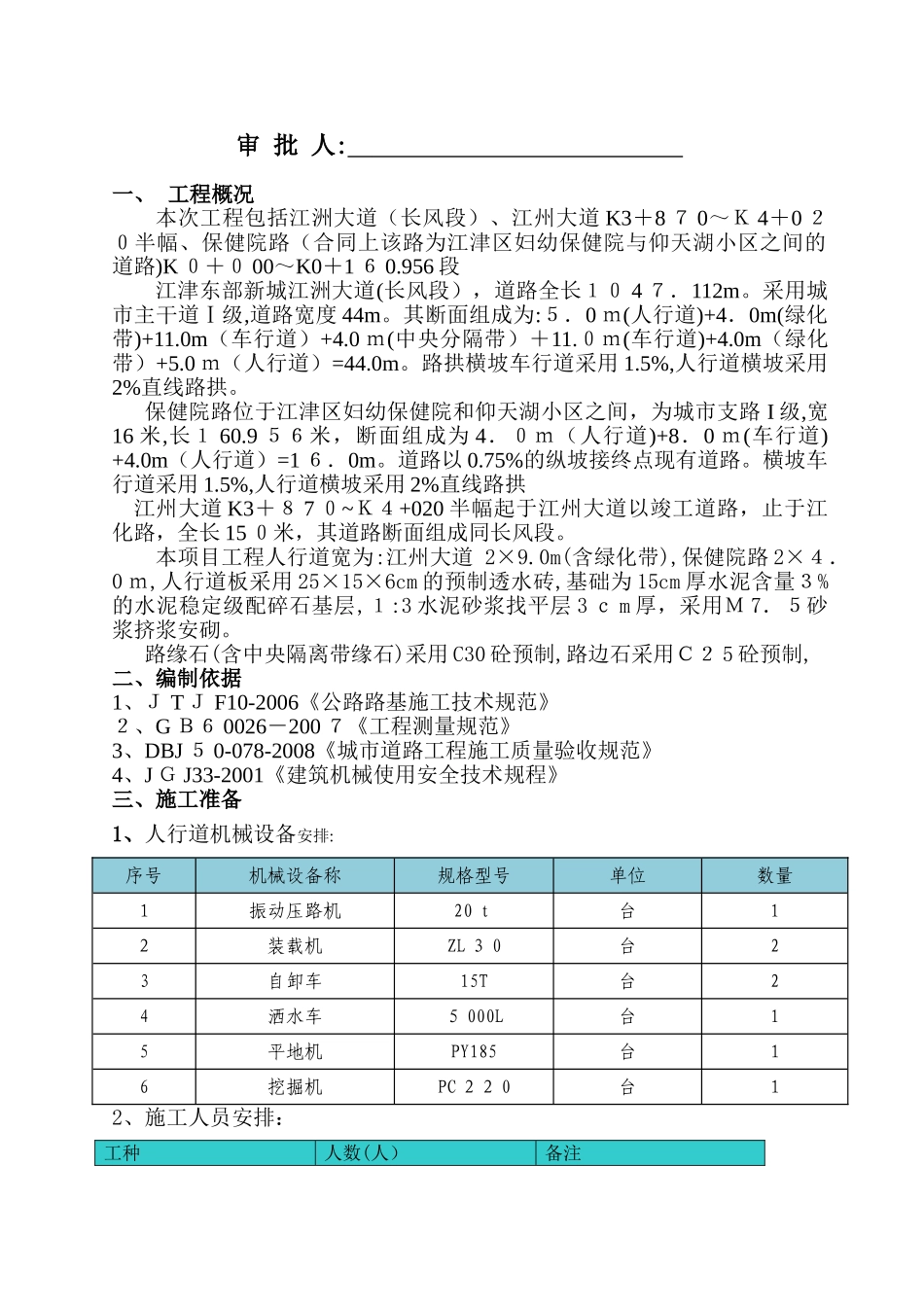

江津区东部新城江州大道、保健院路道路工程路缘石、人行道砖施工专项方案编制单位：重庆长江中诚建设工程有限公司编制人：审核人：审批人:一、工程概况本次工程包括江洲大道（长风段）、江州大道K3＋8７0～Ｋ4＋0２０半幅、保健院路（合同上该路为江津区妇幼保健院与仰天湖小区之间的道路)K０＋０00～K0＋1６0.956段江津东部新城江洲大道(长风段），道路全长１０4７．112m。采用城市主干道Ⅰ级,道路宽度44m。其断面组成为:５．0ｍ(人行道)+4．0m(绿化带)+11.0m（车行道）+4.0ｍ(中央分隔带）＋11.０ｍ(车行道)+4.0m（绿化带）+5.0ｍ（人行道）=44.0m。路拱横坡车行道采用1.5%,人行道横坡采用2%直线路拱。保健院路位于江津区妇幼保健院和仰天湖小区之间，为城市支路I级,宽16米,长１60.9５６米，断面组成为4．０ｍ（人行道)+8．0ｍ(车行道)+4.0m（人行道）=1６．0m。道路以0.75%的纵坡接终点现有道路。横坡车行道采用1.5%,人行道横坡采用2%直线路拱江州大道K3＋８7０~Ｋ４+020半幅起于江州大道以竣工道路，止于江化路，全长15０米，其道路断面组成同长风段。本项目工程人行道宽为:江州大道2×9.0m(含绿化带),保健院路2×４．0ｍ,人行道板采用25×15×6cm的预制透水砖,基础为15cm厚水泥含量３%的水泥稳定级配碎石基层,１:3水泥砂浆找平层3ｃm厚，采用Ｍ7．５砂浆挤浆安砌。路缘石(含中央隔离带缘石)采用C30砼预制,路边石采用Ｃ２5砼预制,二、编制依据1、ＪTＪF10-2006《公路路基施工技术规范》２、GＢ６0026－200７《工程测量规范》3、DBJ５0-078-2008《城市道路工程施工质量验收规范》4、JＧJ33-2001《建筑机械使用安全技术规程》三、施工准备1、人行道机械设备安排:序号机械设备称规格型号单位数量１振动压路机20ｔ台1２装载机ZL３0台23自卸车15T台24洒水车５000L台15平地机PY185台１6挖掘机PC２２0台１2、施工人员安排：工种人数(人）备注测量员２机械司机10电工1泥工20辅助工20合计５３3、技术准备施工前现场施工人员认真熟悉图纸，对施工队伍进行技术交底,有疑问及时跟设计院联系。合理安排机械与人员,做好施工技术准备。四、施工方法1、路缘石施工缘石的施工应在水泥稳定层施工完成后立即进行施工,确保不影响沥青混凝土路面施工工作。（1)测量放线根据设计核对道路中心线无误后,放出路面边线定出边桩及高程、直线部位设10m桩，曲线部位边桩应加密,保证曲线圆弧尺寸。(2)人工刨槽按边桩的位置拉线或打灰线,以线为准。按要求宽度向外刨槽，一般为一锨宽约3０ｃm。刨槽深应比设计加深l~２cｍ，且槽底要修理平整。（３）安装铺垫层:安装时先拌制1:3水泥砂浆做垫层,厚1～2cｍ铺于路边石底部,缘石也可用松散过筛的石灰土代替找平基础。按桩撅线及侧、缘石顶面标高拉线绷紧码砌侧、缘石。每段长度应为侧、缘石的块数(含缝宽）的整数倍,以防多处砌筑出现较大空档。曲线处应注意路边石、缘石外形圆滑，相邻路边石缝隙为０.8cｍ可用木板条控制路边石的缝隙。缘石不留缝，路边石与平石共同使用时，可直缝相接,也可错缝对中相接，缝宽同路边石。路边石要安正，忌前倾后仰。成形路边石、缘石顶角线圆滑平顺无凹进凸出,高低错牙现象,符合标高要求,平石没有阻水现象。路缘石安装位置根据线型变化点确定，一般按路口分段安装，尽量减少切割整块立沿石；人行道路缘石的缝与植树圈中心对应,安装需要符合模数，施工前按每段的安装长度计算使用的块数。(4)还填外侧后背可用基层剩余混合料还填夯实，应两侧同时分层还填夯实，还填过程中要不断调整侧、缘石线，使之顺直圆滑。里侧还填与道路基层相接，外侧还填宽不小于30cm，高缘石外侧与顶石齐平，侧石外侧还填高度应保证侧石稳固,外侧有人行道可与人行道基础齐平。因中央隔离带与车道相邻，车道的结构层在隔离带部分不剔除，中间安装好排水暗沟后用种植土填至路沿石上口平。(5)勾缝将侧石缝内的杂物及土清除干净,用水湿润，然后用1:2~１:2.5的水泥砂浆灌缝填实勾平缝或凹缝,砂浆初凝后，扫除多余灰浆，达到整齐、美观,并适当泼水养护,不少于3天。２、人行道砖、盲道砖施工(1）施工准备施工前设置好行人及车辆通行路线标志,且施工前须先了解地下设施...
