MOSFET的10种驱动电路图VIP免费

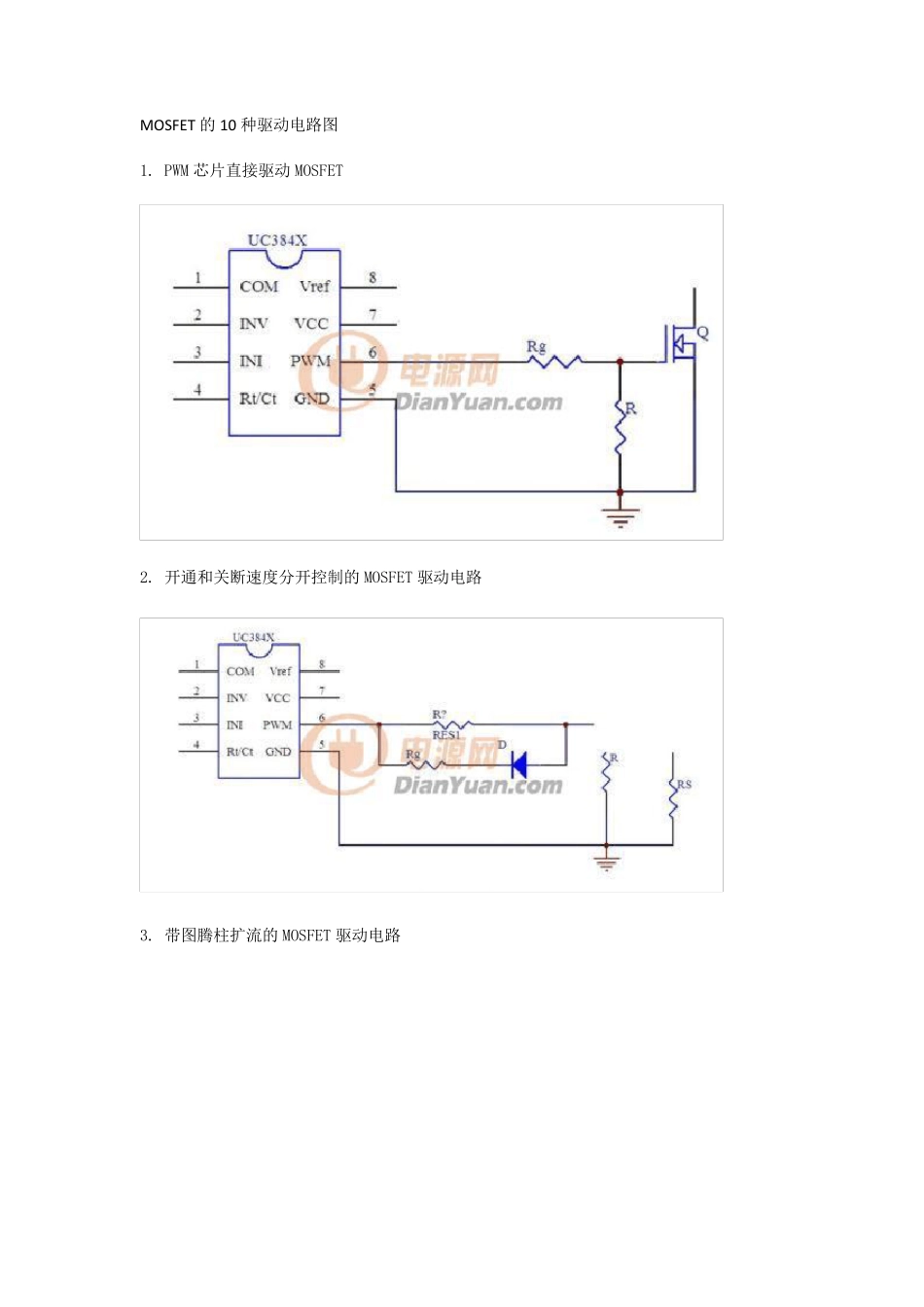

MOSFET的10种驱动电路图_第1页
1/6

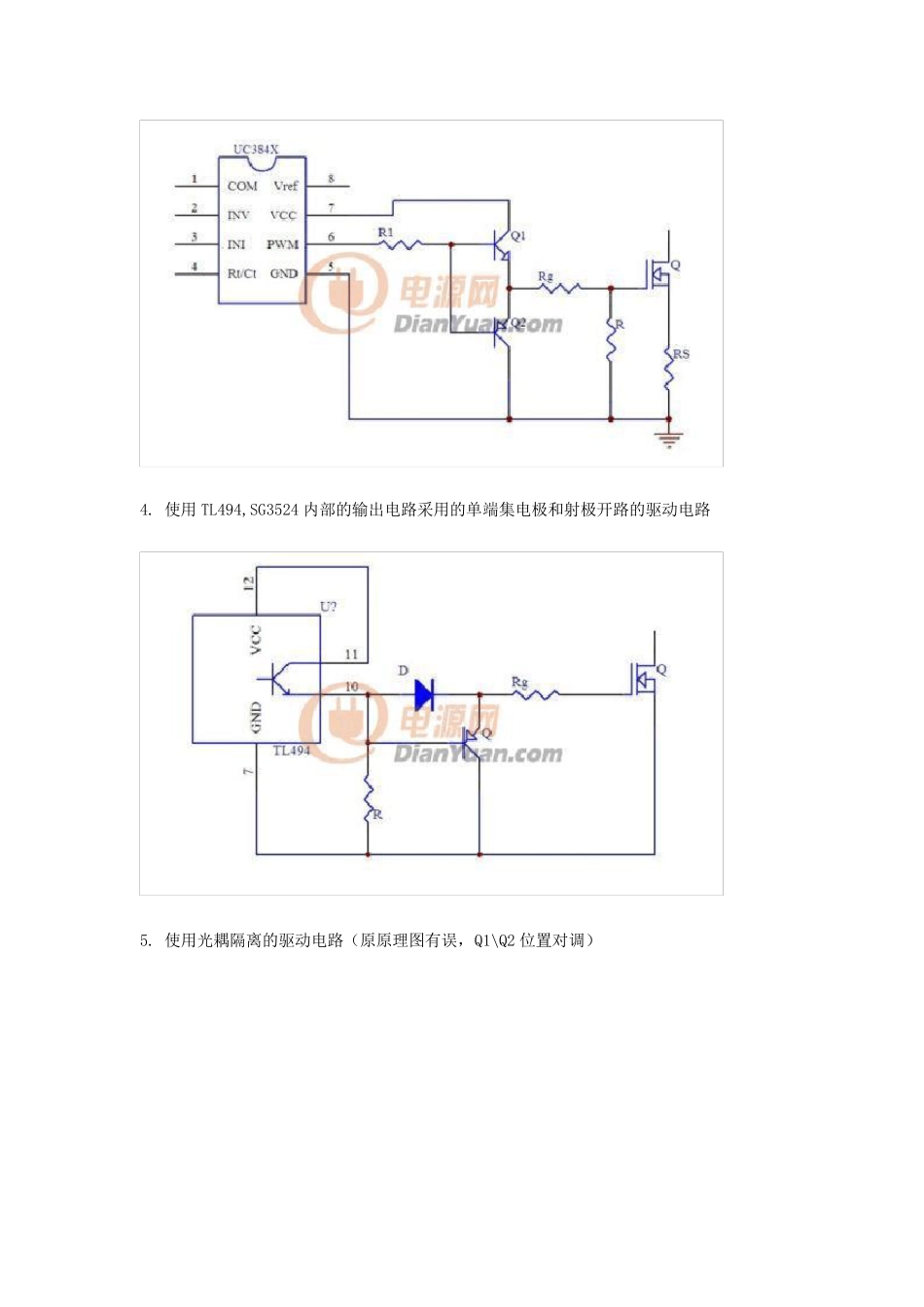

MOSFET的10种驱动电路图_第2页
2/6

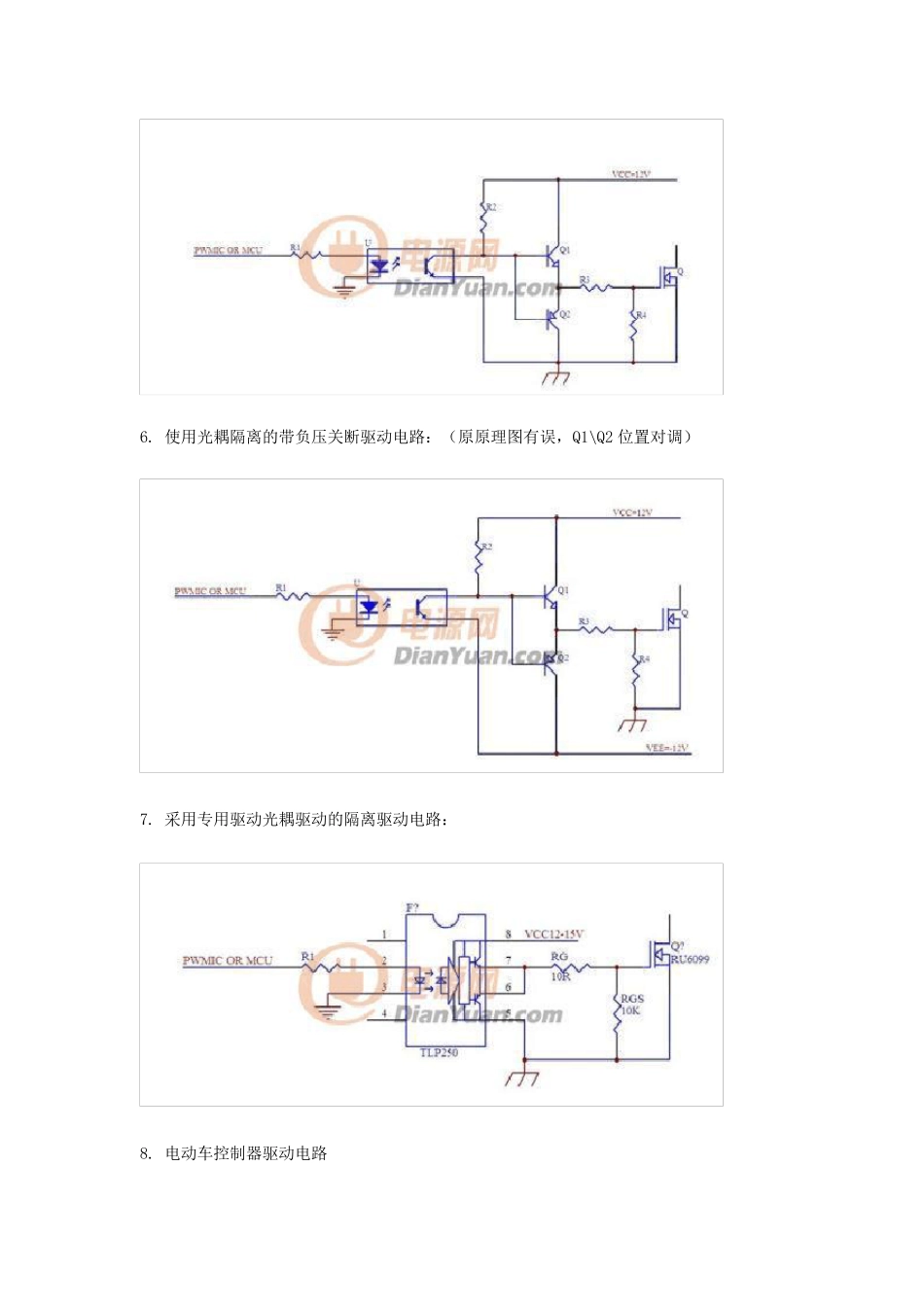

MOSFET的10种驱动电路图_第3页
3/6
MOSFET 的10 种驱动电路图 1. PWM 芯片直接驱动MOSFET 2. 开通和关断速度分开控制的MOSFET 驱动电路 3. 带图腾柱扩流的MOSFET 驱动电路 4. 使用TL494,SG3524 内部的输出电路采用的单端集电极和射极开路的驱动电路 5. 使用光耦隔离的驱动电路(原原理图有误,Q1\Q2 位置对调) 6. 使用光耦隔离的带负压关断驱动电路:(原原理图有误,Q1\Q2 位置对调) 7. 采用专用驱动光耦驱动的隔离驱动电路: 8. 电动车控制器驱动电路 9. P 管驱动电路: 10. 多管并联驱动电路:
