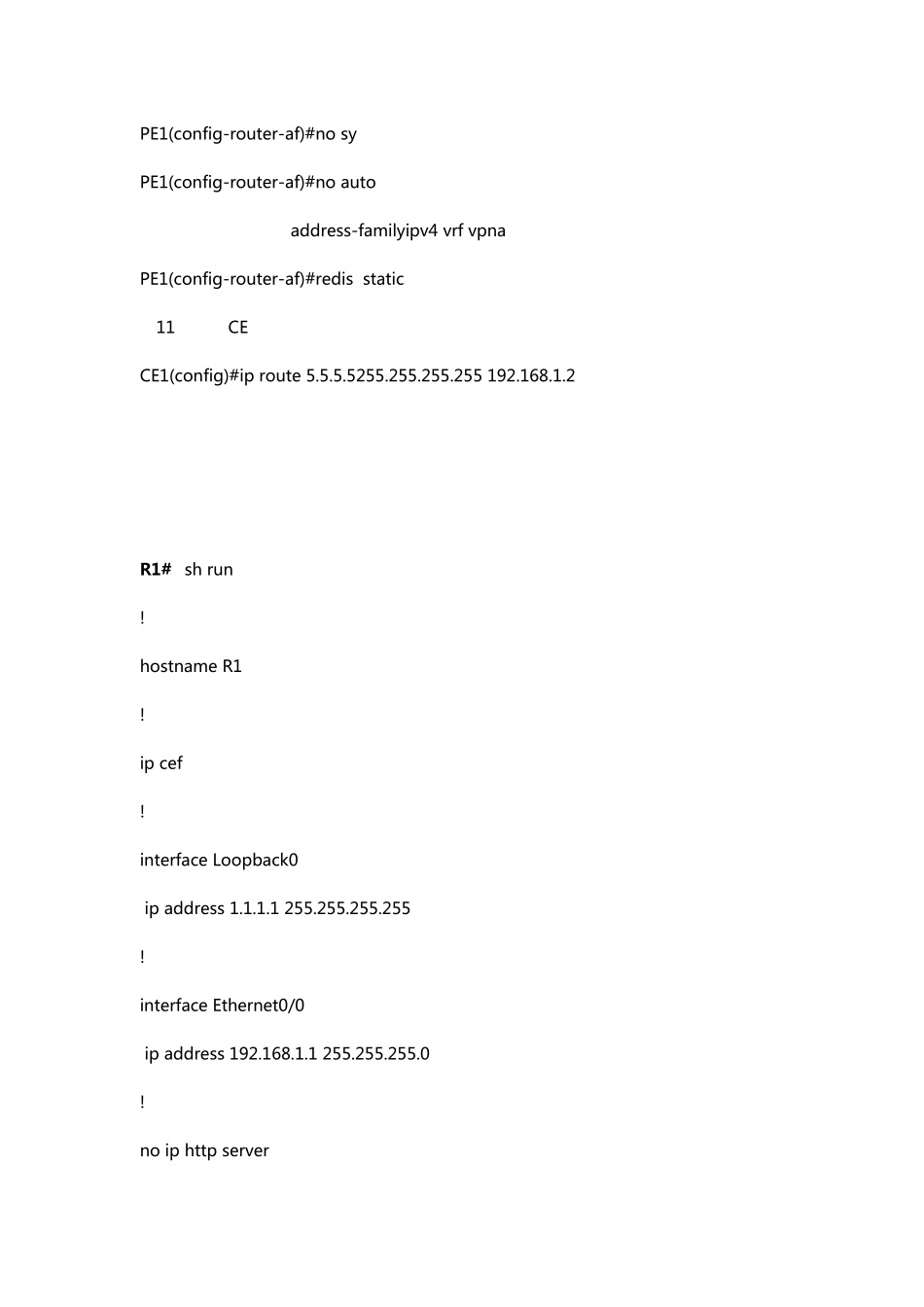

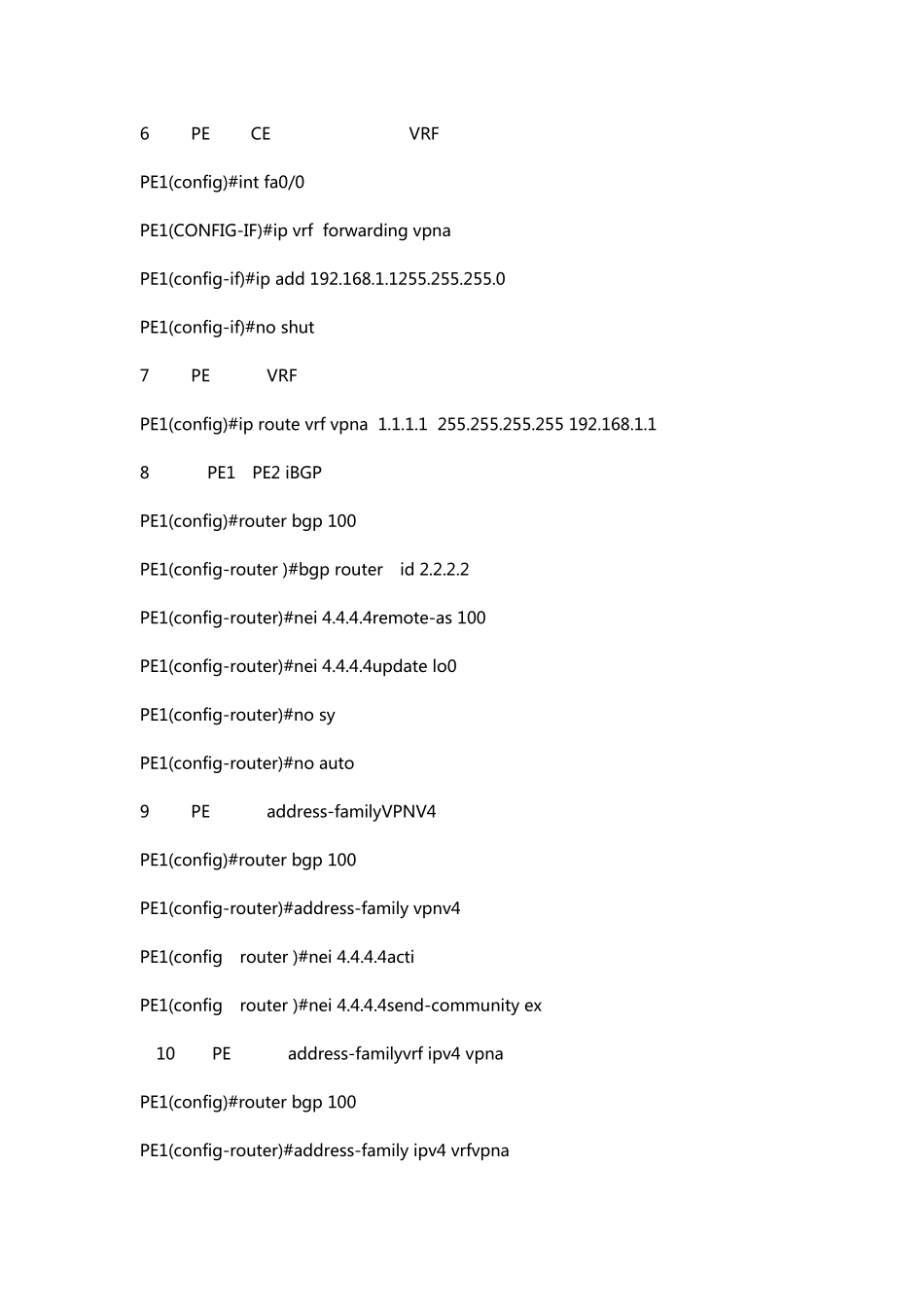

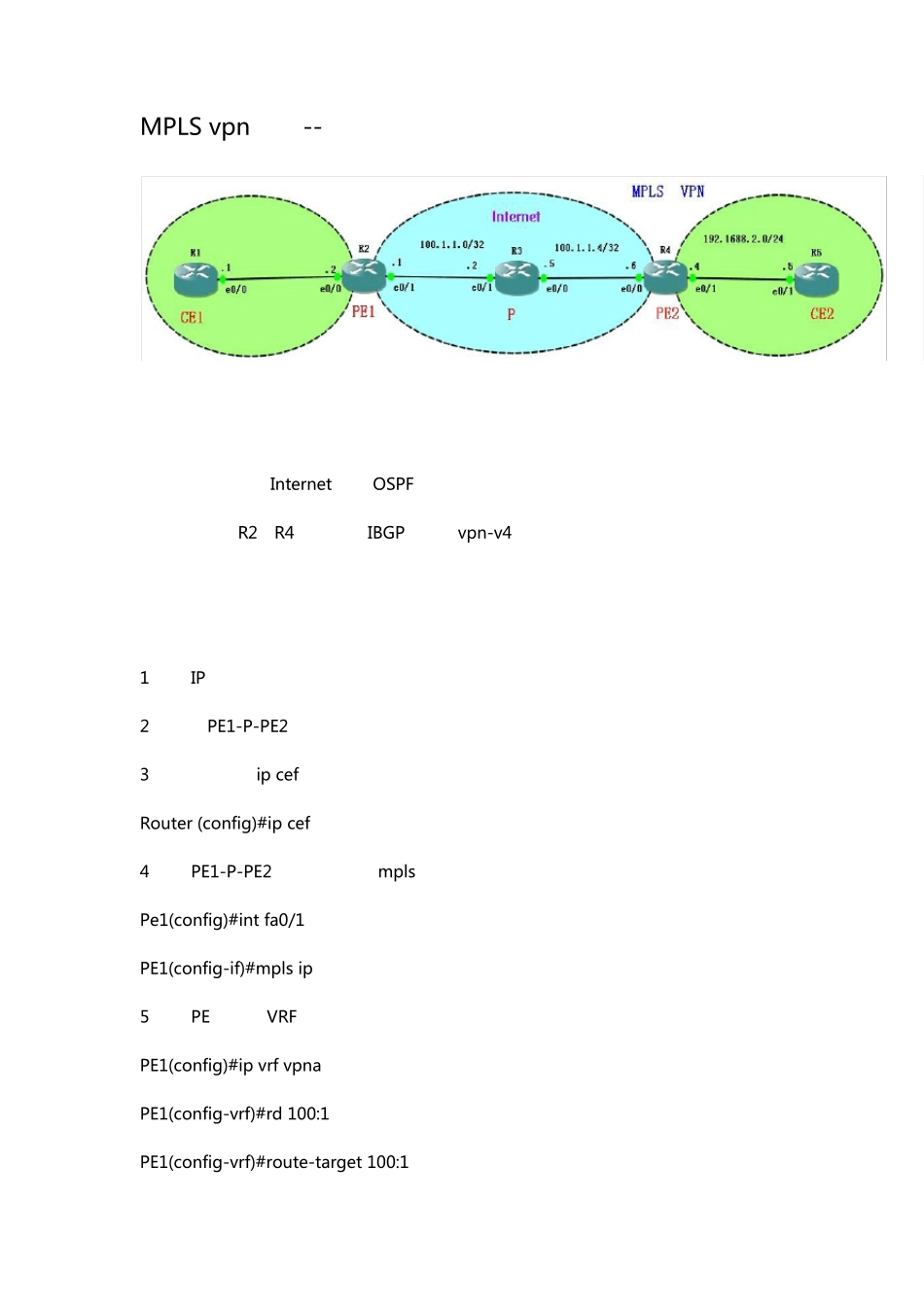

MPLS vpn 配置--私网静态路由 实验环境：如图，Internet 运行 OSPF 协议使外网互通；两个私网，运行静态路由，与外网建立联系；R2、R4 运行扩展 IBGP，承载 vpn-v4 地址族。 配置解析： 1、 按 IP 地址配置各接口 2、 配置 PE1-P-PE2 公网路由 3、 各设备启用 ip cef Router (config)#ip cef 4、 在 PE1-P-PE2 主干接口启用 mpls Pe1(config)#int fa0/1 PE1(config-if)#mpls ip 5、 在 PE 上创建 VRF PE1(config)#ip vrf vpna PE1(config-vrf)#rd 100:1 PE1(config-vrf)#route-target 100:1 6、 将 PE 上与 CE 相连的接口加入到 VRF 中 PE1(config)#int fa0/0 PE1(CONFIG-IF)#ip vrf forwarding vpna PE1(config-if)#ip add 192.168.1.1255.255.255.0 PE1(config-if)#no shut 7、 在 PE 上配置 VRF 静态路由 PE1(config)#ip route vrf vpna 1.1.1.1 255.255.255.255 192.168.1.1 8、 配置 PE1、PE2 iBGP PE1(config)#router bgp 100 PE1(config-router )#bgp router –id 2.2.2.2 PE1(config-router)#nei 4.4.4.4remote-as 100 PE1(config-router)#nei 4.4.4.4update lo0 PE1(config-router)#no sy PE1(config-router)#no auto 9、 在 PE 上启用 address-familyVPNV4 扩展团体属性 PE1(config)#router bgp 100 PE1(config-router)#address-family vpnv4 PE1(config –router )#nei 4.4.4.4acti PE1(config –router )#nei 4.4.4.4send-community ex 10、在 PE 上启用 address-familyvrf ipv4 vpna PE1(config)#router bgp 100 PE1(config-router)#address-family ipv4 vrfvpna PE1(config-router-af)#no sy PE1(config-router-af)#no auto 将静态路由重分布到 address-familyipv4 vrf vpna 中 PE1(config-router-af)#redis static 11、配置 CE 间的静态路由 CE1(config)#ip route 5.5.5.5255.255.255.255 192.168.1.2 配置步骤： R1# sh run ! hostname R1 ! ip cef ! interface Loopback0 ip address 1.1.1.1 255.255.255.255 ! interface Ethernet0/0 ip address 192.168.1.1 255.255.255.0 ! no ip http server no ip http secure-server ip route 5.5.5.5 255.255.255.255 192.168.1.2 R2#sh run ! hostname R2 ! ip cef ! ip vr...
