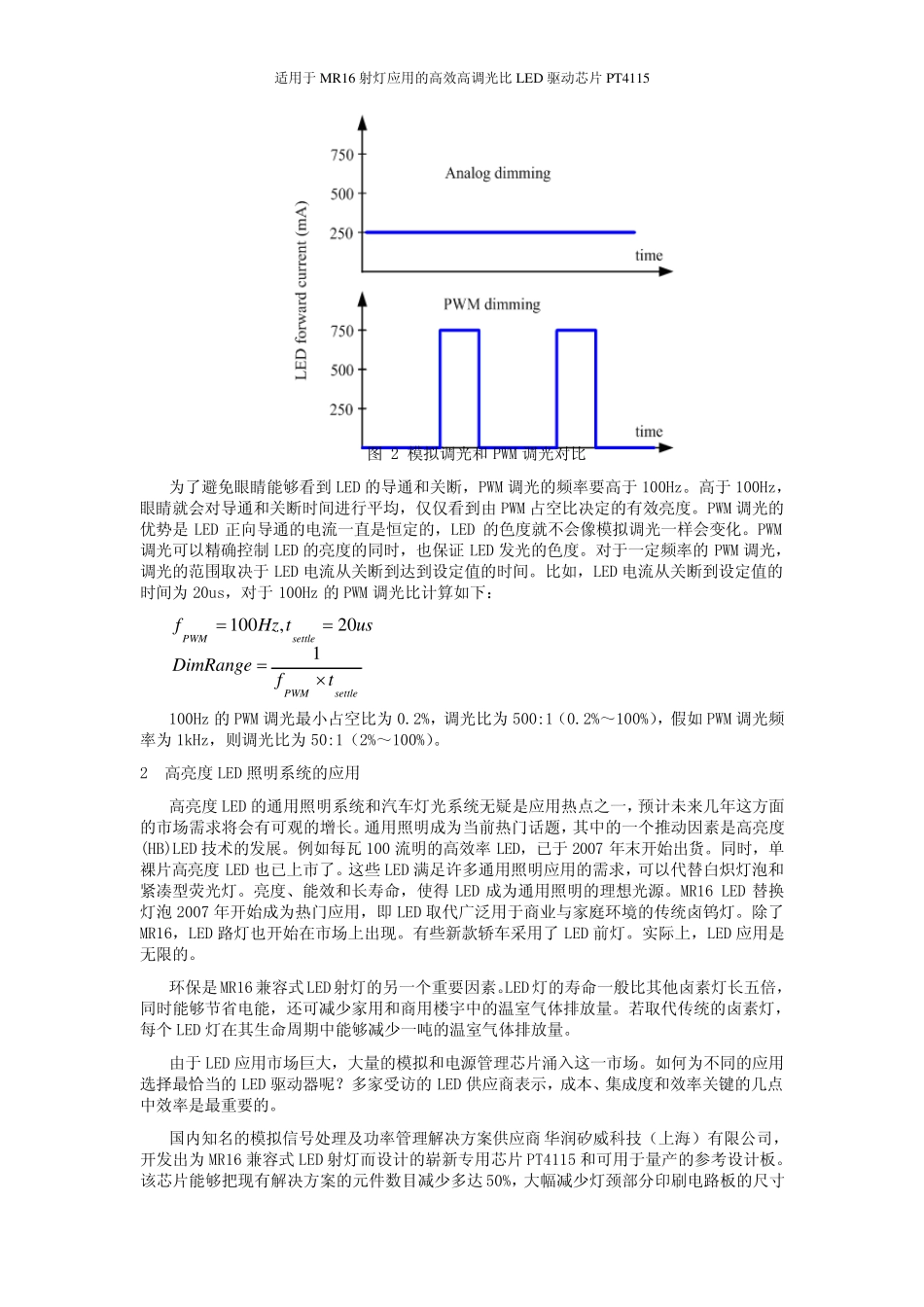

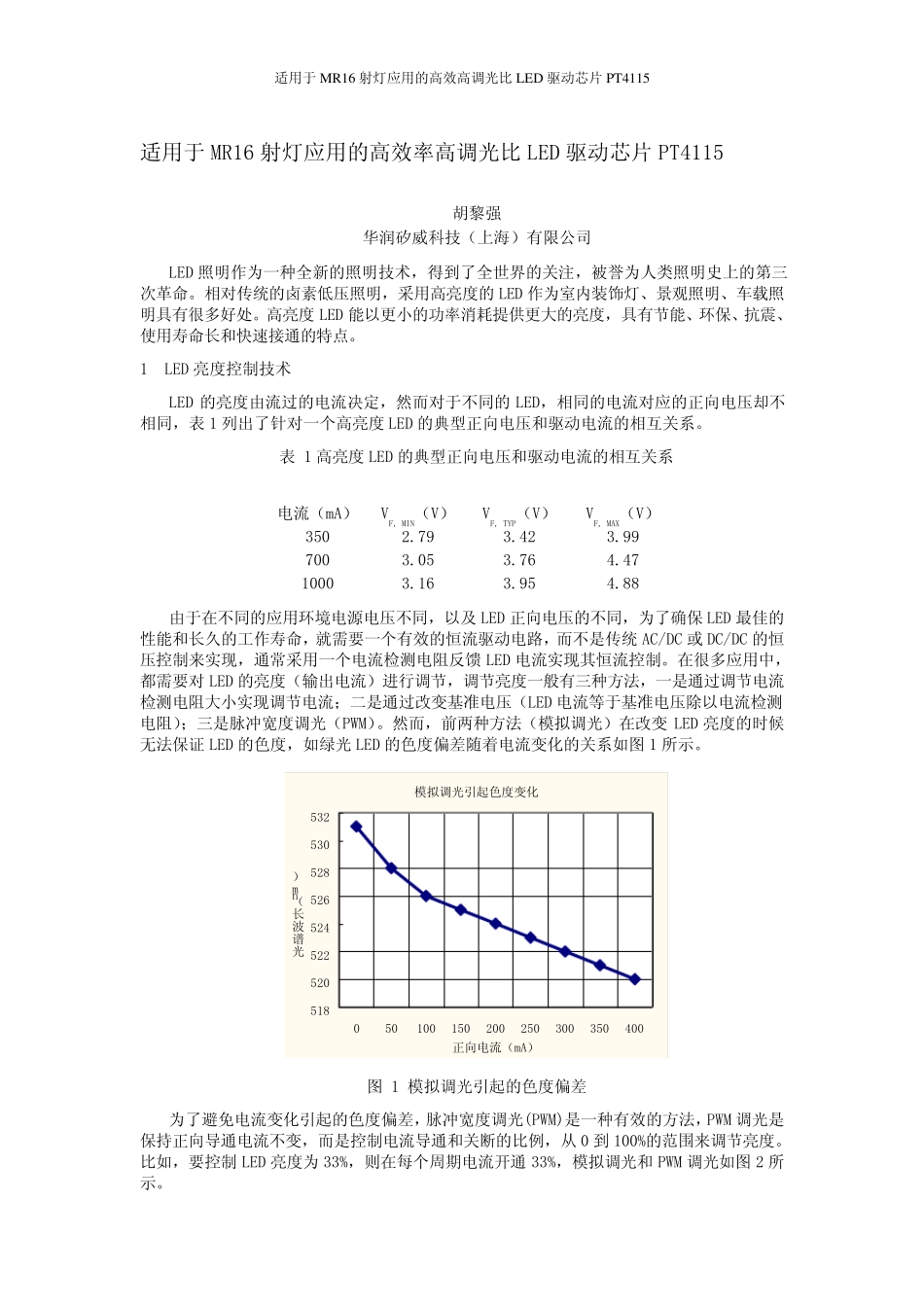

适用于MR16 射灯应用的高效高调光比LED 驱动芯片PT4115 适用于MR16 射灯应用的高效率高调光比LED 驱动芯片PT4115 胡黎强 华润矽威科技(上海)有限公司 LED 照明作为一种全新的照明技术,得到了全世界的关注,被誉为人类照明史上的第三次革命。相对传统的卤素低压照明,采用高亮度的LED 作为室内装饰灯、景观照明、车载照明具有很多好处。高亮度LED 能以更小的功率消耗提供更大的亮度,具有节能、环保、抗震、使用寿命长和快速接通的特点。 1 LED 亮度控制技术 LED 的亮度由流过的电流决定,然而对于不同的LED,相同的电流对应的正向电压却不相同,表 1 列出了针对一个高亮度LED 的典型正向电压和驱动电流的相互关系。 表 1 高亮度LED 的典型正向电压和驱动电流的相互关系 电流(mA) VF, MIN(V)VF, TYP(V)VF, MAX(V) 350 2.79 3.42 3.99 700 3.05 3.76 4.47 1000 3.16 3.95 4.88 由于在不同的应用环境电源电压不同,以及LED 正向电压的不同,为了确保 LED 最佳的性能和长久的工作寿命,就需要一个有效的恒流驱动电路,而不是传统AC/DC 或DC/DC 的恒压控制来实现,通常采用一个电流检测电阻反 馈LED 电流实现其 恒流控制。在很多应用中 ,都 需要对LED 的亮度(输 出电流)进 行 调节,调节亮度一般 有三种方 法 ,一是通过调节电流检测电阻大小实现调节电流; 二 是通过改 变 基 准 电压(LED 电流等 于基 准 电压除 以电流检测电阻); 三是脉 冲 宽 度调光(PWM)。然而,前 两 种方 法 (模 拟 调光)在改 变LED 亮度的时 候无 法 保证 LED 的色 度,如 绿 光LED 的色 度偏 差 随 着 电流变 化 的关系如 图 1 所 示 。 模 拟 调光引 起 色 度变 化518520522524526528530532050100150200250300350400正向电流(mA)光谱波长(nm) 图 1 模 拟 调光引 起 的色 度偏 差 为了避 免 电流变 化 引 起 的色 度偏 差 ,脉 冲 宽 度调光(PWM)是一种有效的方 法 ,PWM 调光是保持 正向导 通电流不变 ,而是控制电流导 通和关断 的比例 ,从 0 到100%的范 围 来调节亮度。比如 ,要控制 LED 亮度为33%,则 在每 个周 期 电流开 通 33%,模 拟 调光和 PWM 调光如 图 2 所示 。 适 用 于 MR16 射 灯 应 用 的 高 效 高 调 光 比 LED 驱 动 芯 片 PT4115 ...
