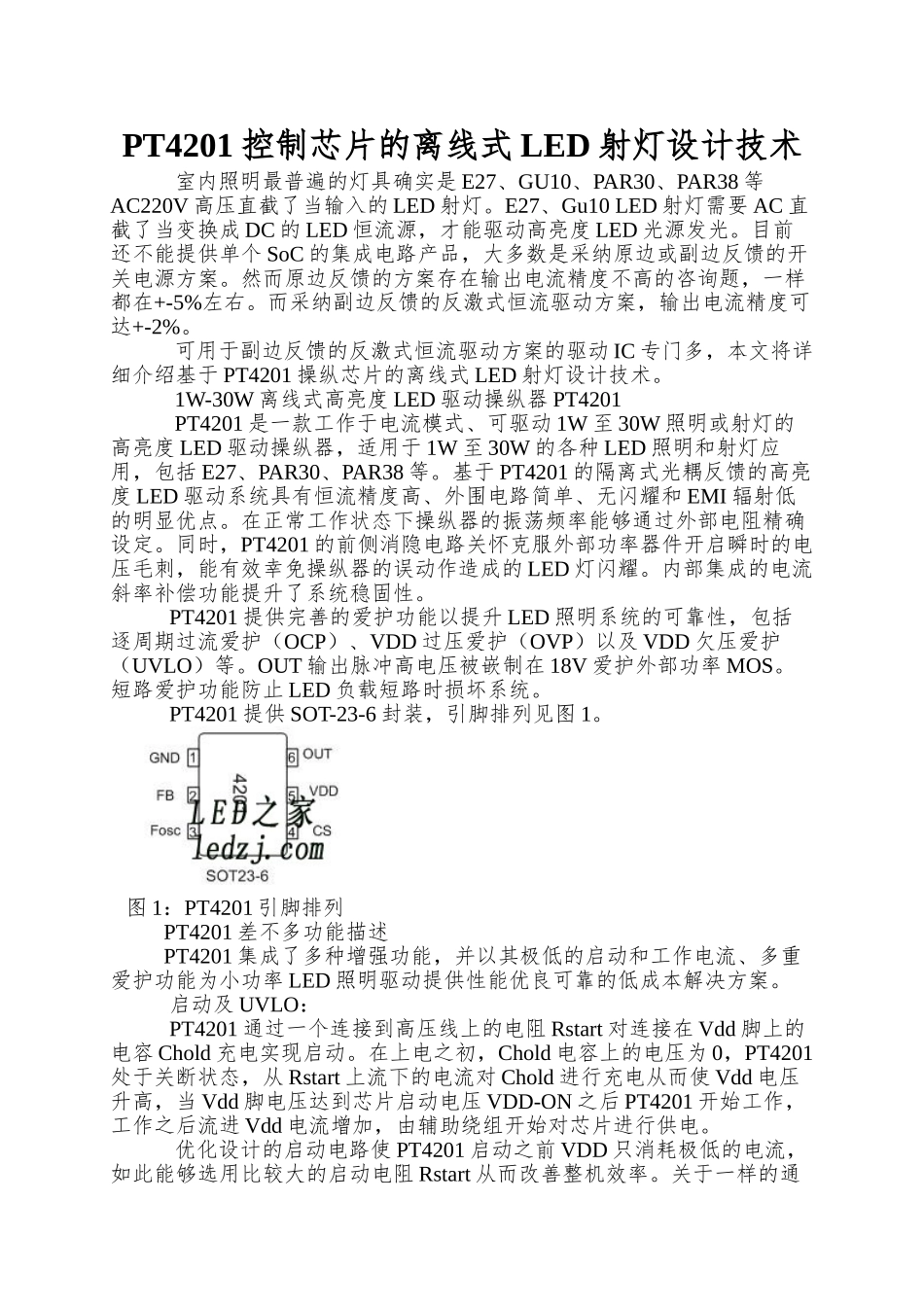

PT4201 控制芯片的离线式 LED 射灯设计技术 室内照明最普遍的灯具确实是 E27、GU10、PAR30、PAR38 等AC220V 高压直截了当输入的 LED 射灯。E27、Gu10 LED 射灯需要 AC 直截了当变换成 DC 的 LED 恒流源，才能驱动高亮度 LED 光源发光。目前还不能提供单个 SoC 的集成电路产品，大多数是采纳原边或副边反馈的开关电源方案。然而原边反馈的方案存在输出电流精度不高的咨询题，一样都在+-5%左右。而采纳副边反馈的反激式恒流驱动方案，输出电流精度可达+-2%。 可用于副边反馈的反激式恒流驱动方案的驱动 IC 专门多，本文将详细介绍基于 PT4201 操纵芯片的离线式 LED 射灯设计技术。 1W-30W 离线式高亮度 LED 驱动操纵器 PT4201 PT4201 是一款工作于电流模式、可驱动 1W 至 30W 照明或射灯的高亮度 LED 驱动操纵器，适用于 1W 至 30W 的各种 LED 照明和射灯应用，包括 E27、PAR30、PAR38 等。基于 PT4201 的隔离式光耦反馈的高亮度 LED 驱动系统具有恒流精度高、外围电路简单、无闪耀和 EMI 辐射低的明显优点。在正常工作状态下操纵器的振荡频率能够通过外部电阻精确设定。同时，PT4201 的前侧消隐电路关怀克服外部功率器件开启瞬时的电压毛刺，能有效幸免操纵器的误动作造成的 LED 灯闪耀。内部集成的电流斜率补偿功能提升了系统稳固性。 PT4201 提供完善的爱护功能以提升 LED 照明系统的可靠性，包括逐周期过流爱护（OCP）、VDD 过压爱护（OVP）以及 VDD 欠压爱护（UVLO）等。OUT 输出脉冲高电压被嵌制在 18V 爱护外部功率 MOS。短路爱护功能防止 LED 负载短路时损坏系统。 PT4201 提供 SOT-23-6 封装，引脚排列见图 1。图 1：PT4201 引脚排列 PT4201 差不多功能描述 PT4201 集成了多种增强功能，并以其极低的启动和工作电流、多重爱护功能为小功率 LED 照明驱动提供性能优良可靠的低成本解决方案。 启动及 UVLO： PT4201 通过一个连接到高压线上的电阻 Rstart 对连接在 Vdd 脚上的电容 Chold 充电实现启动。在上电之初，Chold 电容上的电压为 0，PT4201处于关断状态，从 Rstart 上流下的电流对 Chold 进行充电从而使 Vdd 电压升高，当 Vdd 脚电压达到芯片启动电压 VDD-ON 之后 PT4201 开始工作，工作之后流进 Vdd 电流增加，由辅助绕组开始对芯片进行供电。 优化设计的启动电路使 PT4201 启动之前 VDD 只消耗极低的电流，如此...
