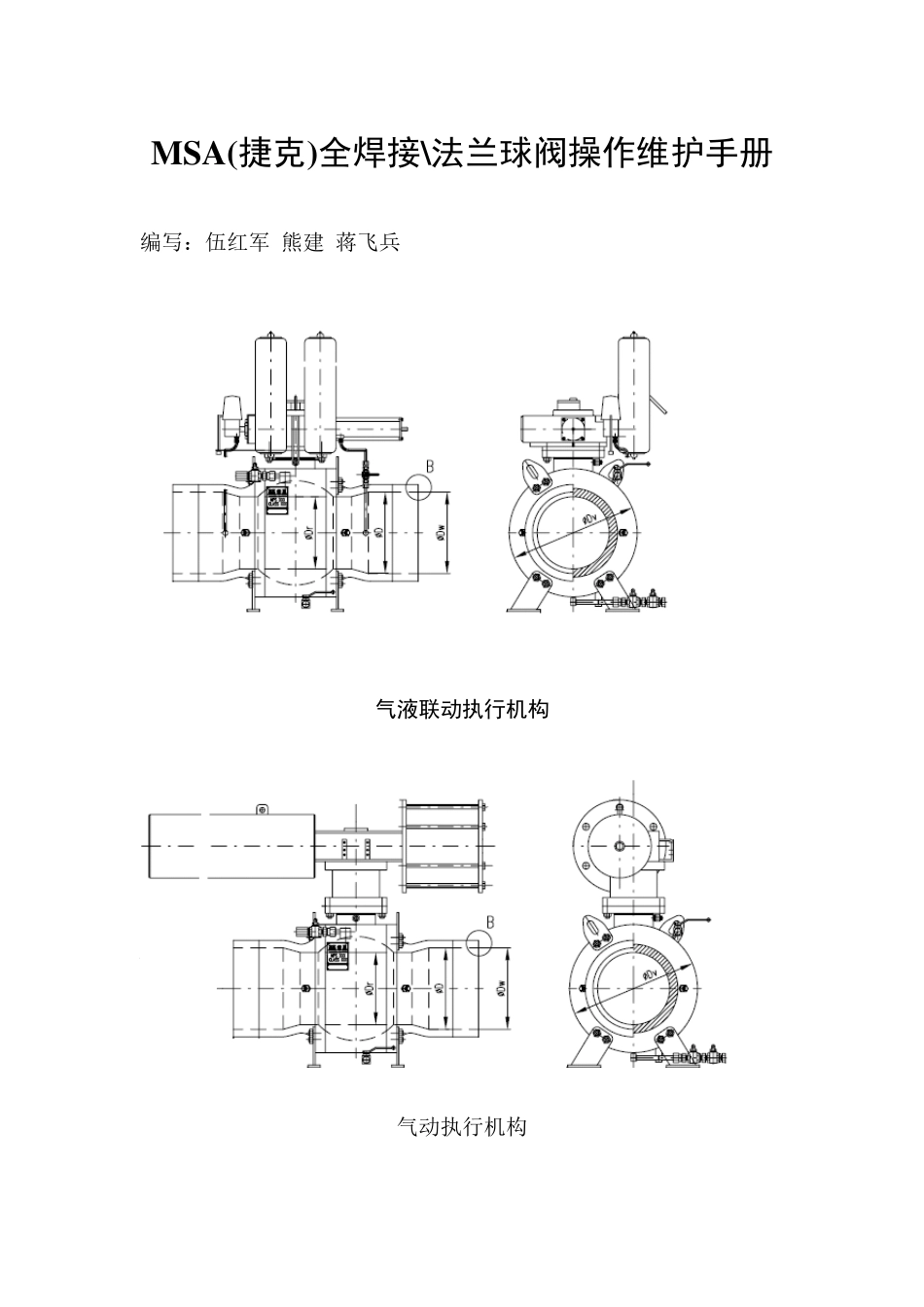

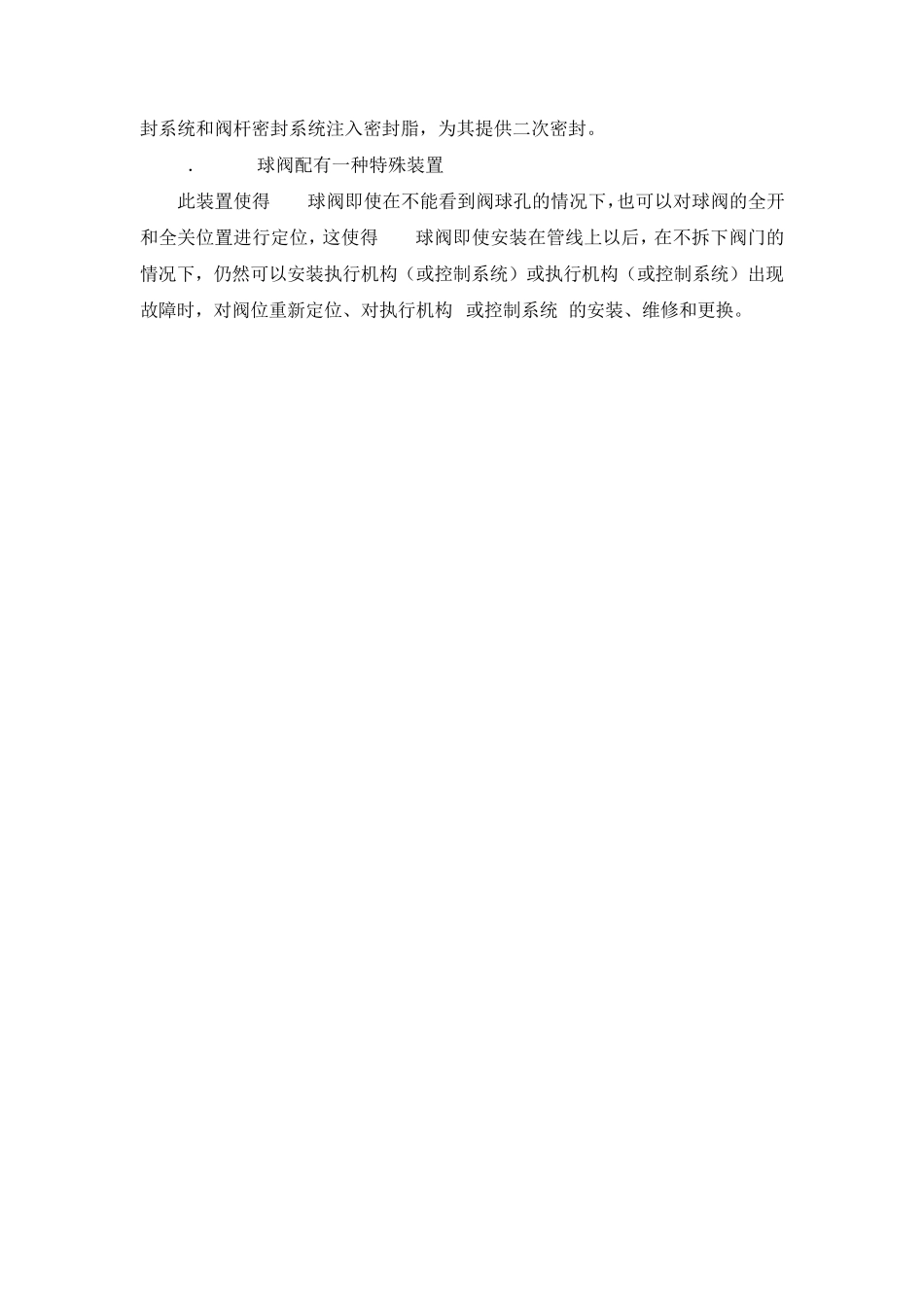

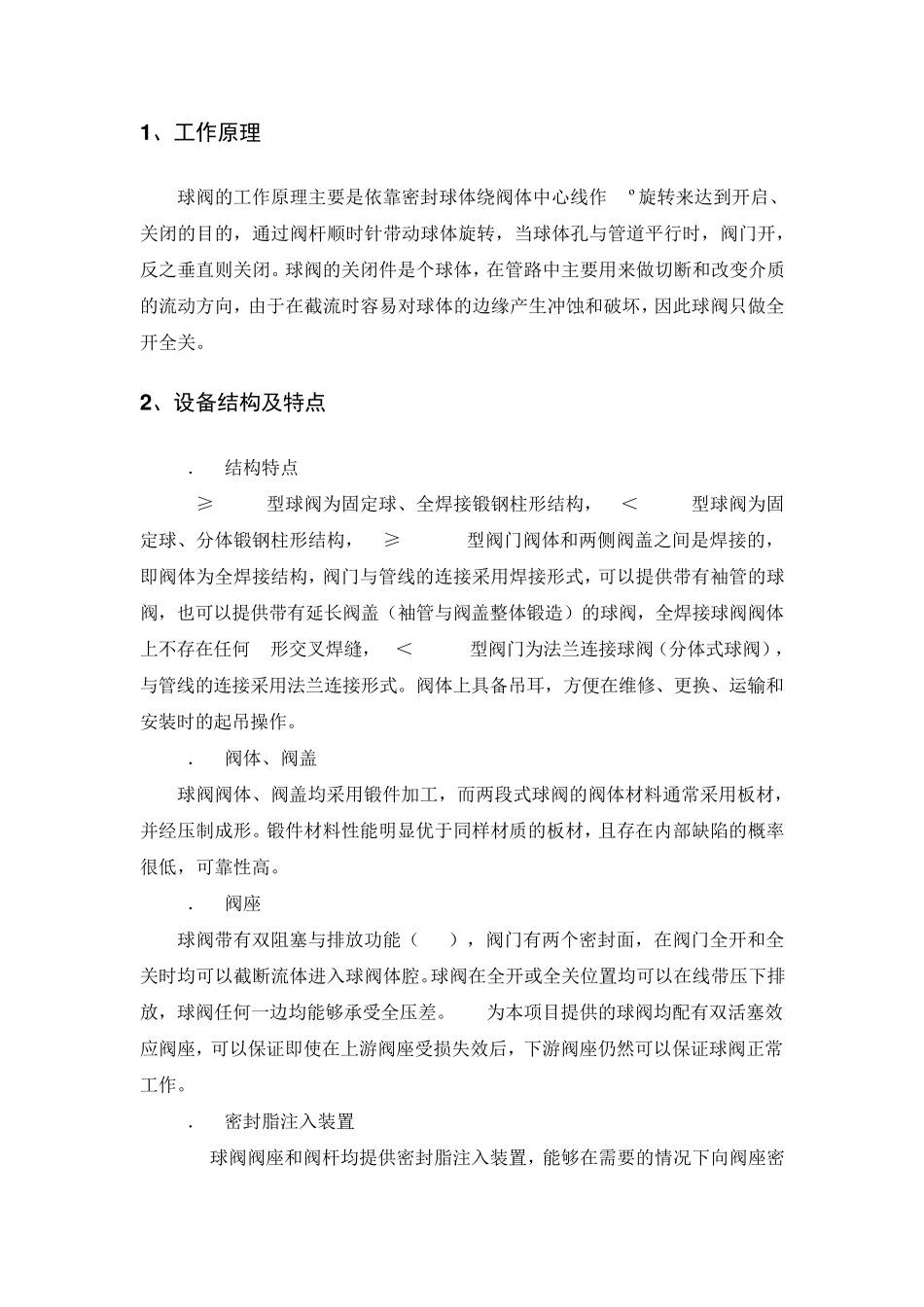

MSA(捷克)全焊接\法兰球阀操作维护手册 编写：伍红军 熊建 蒋飞兵 气液联动执行机构 气动执行机构 1 、工作原理 球阀的工作原理主要是依靠密封球体绕阀体中心线作90º旋转来达到开启、关闭的目的，通过阀杆顺时针带动球体旋转，当球体孔与管道平行时，阀门开，反之垂直则关闭。球阀的关闭件是个球体，在管路中主要用来做切断和改变介质的流动方向，由于在截流时容易对球体的边缘产生冲蚀和破坏，因此球阀只做全开全关。 2 、设备结构及特点 2．1 结构特点 DN≥400TW型球阀为固定球、全焊接锻钢柱形结构，DN＜400TB型球阀为固定球、分体锻钢柱形结构，DN≥400 TW型阀门阀体和两侧阀盖之间是焊接的，即阀体为全焊接结构，阀门与管线的连接采用焊接形式，可以提供带有袖管的球阀，也可以提供带有延长阀盖（袖管与阀盖整体锻造）的球阀，全焊接球阀阀体上不存在任何 T形交叉焊缝，DN＜400 TB型阀门为法兰连接球阀（分体式球阀），与管线的连接采用法兰连接形式。阀体上具备吊耳，方便在维修、更换、运输和安装时的起吊操作。 2．2 阀体、阀盖 球阀阀体、阀盖均采用锻件加工，而两段式球阀的阀体材料通常采用板材，并经压制成形。锻件材料性能明显优于同样材质的板材，且存在内部缺陷的概率很低，可靠性高。 2．3 阀座 球阀带有双阻塞与排放功能（DBB），阀门有两个密封面，在阀门全开和全关时均可以截断流体进入球阀体腔。球阀在全开或全关位置均可以在线带压下排放，球阀任何一边均能够承受全压差。MSA为本项目提供的球阀均配有双活塞效应阀座，可以保证即使在上游阀座受损失效后，下游阀座仍然可以保证球阀正常工作。 2．4 密封脂注入装置 MSA球阀阀座和阀杆均提供密封脂注入装置，能够在需要的情况下向阀座密封系统和阀杆密封系统注入密封脂，为其提供二次密封。 2．5 MSA球阀配有一种特殊装置 此装置使得MSA球阀即使在不能看到阀球孔的情况下，也可以对球阀的全开和全关位置进行定位，这使得MSA球阀即使安装在管线上以后，在不拆下阀门的情况下，仍然可以安装执行机构（或控制系统）或执行机构（或控制系统）出现故障时，对阀位重新定位、对执行机构(或控制系统)的安装、维修和更换。 3 、操作方法 3.1 开关阀门的操作 1）阀门的开关只允许一人手动操作，禁止使用加力杆和多人操作。 2）对于长时间（6个月以上）没有动作和进行清洗、润滑操作的球阀，在操作球阀前应先注入少量清洗液密封脂，以保护阀门密封。 3...
