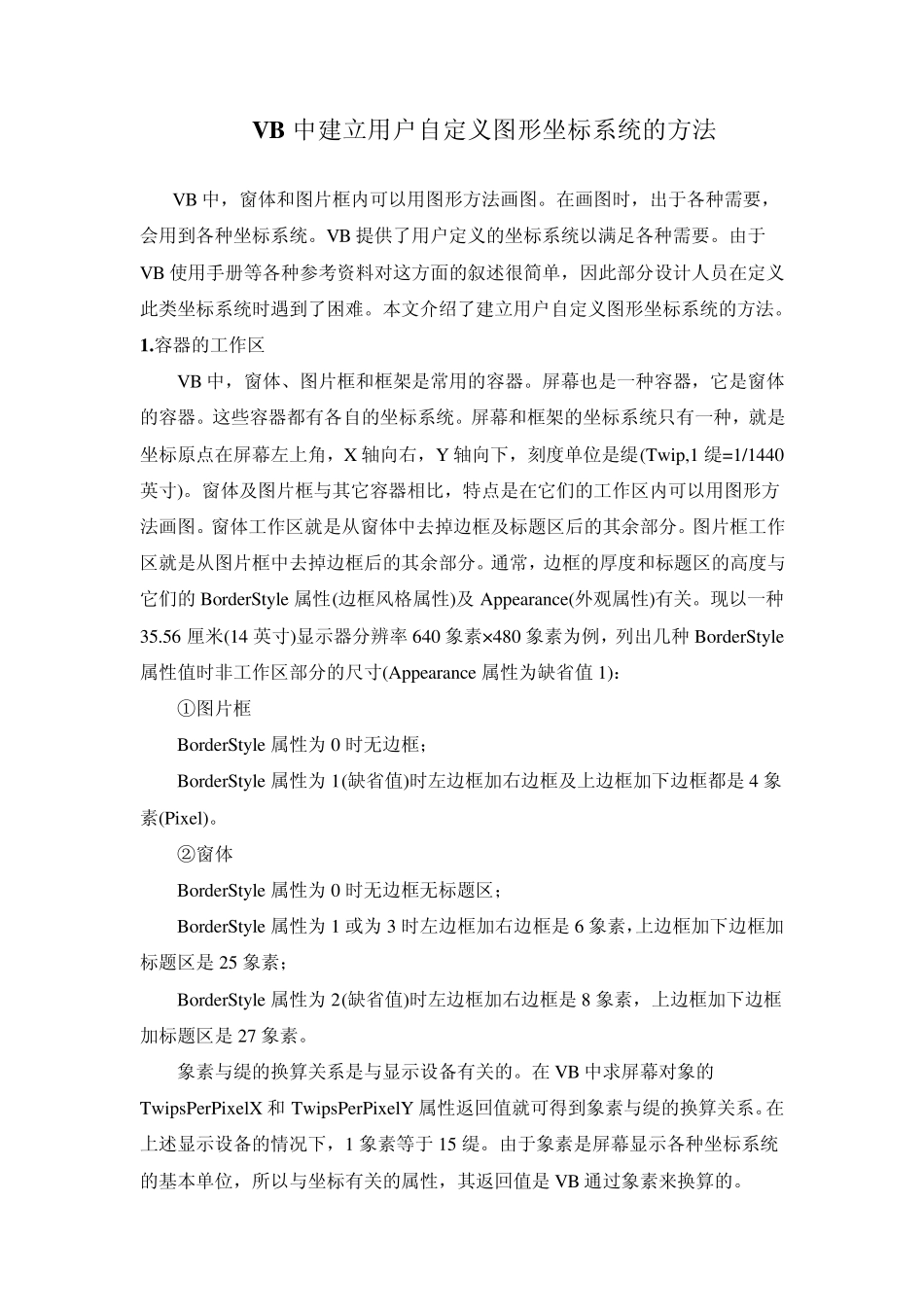

VB 中建立用户自定义图形坐标系统的方法 VB 中，窗体和图片框内可以用图形方法画图。在画图时，出于各种需要，会用到各种坐标系统。VB 提供了用户定义的坐标系统以满足各种需要。由于VB 使用手册等各种参考资料对这方面的叙述很简单，因此部分设计人员在定义此类坐标系统时遇到了困难。本文介绍了建立用户自定义图形坐标系统的方法。 1.容器的工作区 VB 中，窗体、图片框和框架是常用的容器。屏幕也是一种容器，它是窗体的容器。这些容器都有各自的坐标系统。屏幕和框架的坐标系统只有一种，就是坐标原点在屏幕左上角，X 轴向右，Y 轴向下，刻度单位是缇(Twip,1 缇=1/1440英寸)。窗体及图片框与其它容器相比，特点是在它们的工作区内可以用图形方法画图。窗体工作区就是从窗体中去掉边框及标题区后的其余部分。图片框工作区就是从图片框中去掉边框后的其余部分。通常，边框的厚度和标题区的高度与它们的 BorderStyle 属性(边框风格属性)及 Appearance(外观属性)有关。现以一种35.56 厘米(14 英寸)显示器分辨率640 象素×480 象素为例，列出几种 BorderStyle属性值时非工作区部分的尺寸(Appearance 属性为缺省值1)： ①图片框 BorderStyle 属性为0 时无边框； BorderStyle 属性为1(缺省值)时左边框加右边框及上边框加下边框都是 4 象素(Pixel)。 ②窗体 BorderStyle 属性为0 时无边框无标题区； BorderStyle 属性为1 或为3 时左边框加右边框是 6 象素，上边框加下边框加标题区是 25 象素； BorderStyle 属性为2(缺省值)时左边框加右边框是 8 象素，上边框加下边框加标题区是 27 象素。 象素与缇的换算关系是与显示设备有关的。在 VB 中求屏幕对象的TwipsPerPixelX 和 TwipsPerPixelY 属性返回值就可得到象素与缇的换算关系。在上述显示设备的情况下，1 象素等于 15 缇。由于象素是屏幕显示各种坐标系统的基本单位，所以与坐标有关的属性，其返回值是 VB 通过象素来换算的。 2 .与坐标系统有关的属性 1. Top 属性和Left 属性：对象左上角在其容器坐标系中的纵和横坐标，单位取决于其容器坐标系纵横坐标轴的刻度单位。 2. Height 属性(高度)和Width(宽度)属性：对象的高度和宽度，单位取决于其容器坐标系纵横坐标轴的刻度单位。 3. ScaleWidth 属性(定标宽度)和ScaleHeight 属性(定标高度)用来表示对象坐标系横纵坐标轴的刻度单位是对象工作区宽高度的多少分之一及方向，正负...
