W5500使用手册V2.0VIP专享VIP免费

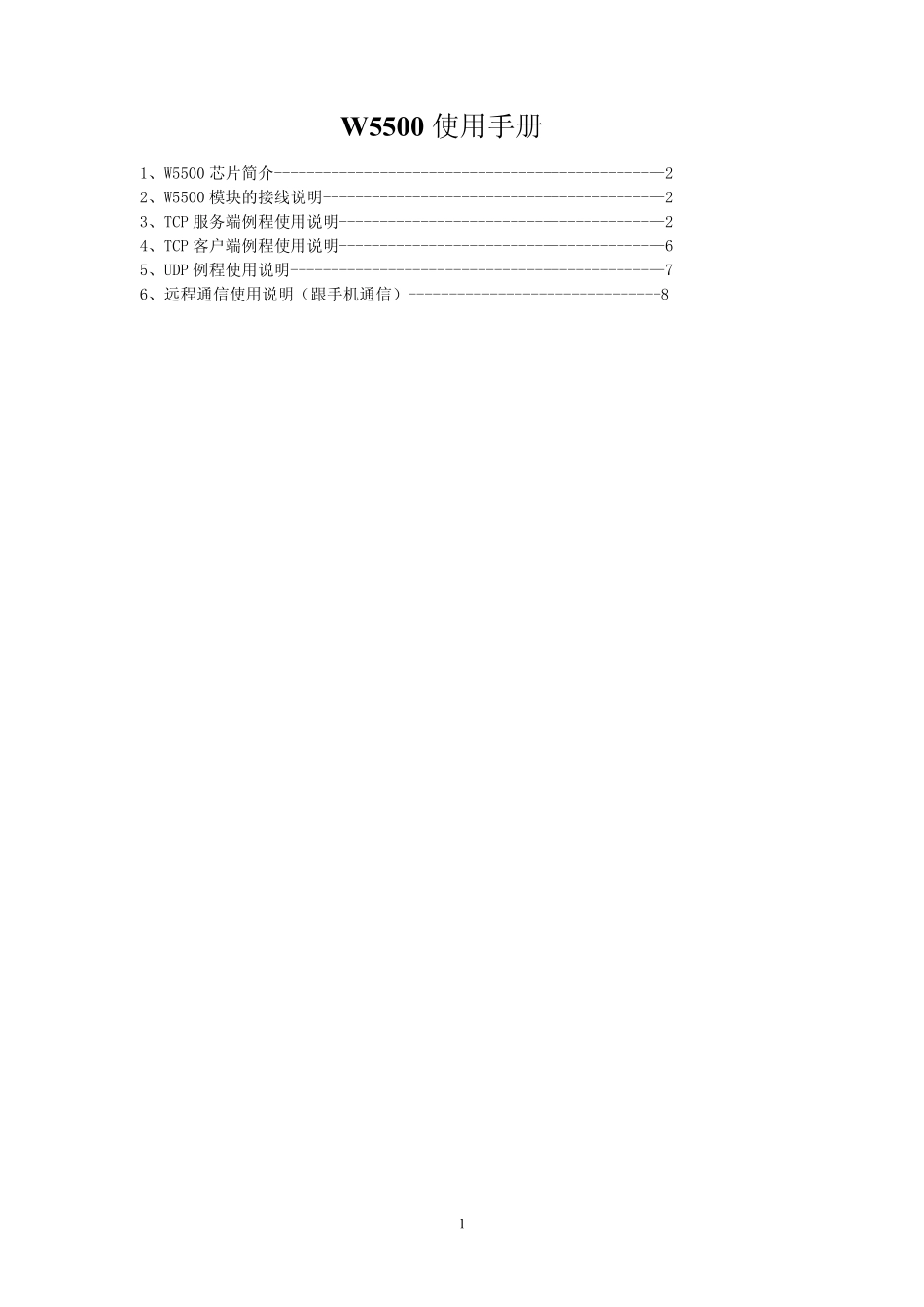

1W 5500 使用手册1、W5500 芯片简介------------------------------------------------22、W5500 模块的接线说明------------------------------------------23、TCP 服务端例程使用说明----------------------------------------24、TCP 客户端例程使用说明----------------------------------------65、UDP 例程使用说明----------------------------------------------76、远程通信使用说明（跟手机通信）-------------------------------82一、W 5500 芯片简介W5500 是一款全硬件 TCP/IP 嵌入式以太网控制器，为嵌入式系统提供了更加简易的互联网连接方案。W5500 集成了 TCP/IP 协议栈，10/100M 以太网数据链路层（MAC）及物理层（PHY），使得用户使用单芯片就能够在他们的应用中拓展网络连接。全硬件 TCP/IP协议栈，支持 TCP,UDP,IPv4,ICMP,ARP,IGMP 以及 PPPoE协议。W5500 内嵌 32K 字节片上缓存以供以太网包处理。如果你使用 W5500，你只需要一些简单的 Socket 编程就能实现以太网应用。这将会比其他嵌入式以太网方案更加快捷、简便。用户可以同时使用 8 个硬件 Socket 独立通讯。W5500 提 供 了 SPI（ 外 设 串 行 接 口 ）从 而 能 够 更 加 容 易 与外 设 MCU 整 合 。 而 且 ， W5500 的使用了新的高效 SPI 协议支持 80MHz 速率，从而能够更好的实现高速网络通讯。为了减少系统能耗，W5500 提供了网络唤醒模式（WOL）及掉电模式供客户选择使用。二、W 5500 模块接线说明1、STM32 单片机模块标号STM32 引脚INT--------------------------PB0RST-------------------------PB8SCLK -------------------------PA5SCS-------------------------PA4MOSI -------------------------PA7MISO -------------------------PA63V3-------------------------3.3VGND --------------------------地NC------------------------不用接2、51 单片机模块标号51 单片机引脚INT---------------没使用RST---------------P1^1SCLK---------------P1^2SCS---------------P1^0MOSI---------------P1^4MISO---------------P1^33V3---------------3.3VGND---------------地NC---------------不用接二、TCP 服务端例程使用说明3这个例程，表示W5500 工作在TCP 服务端。（提供的 STM32 跟 51 的程序中，网络参数是一样的，下面的 TCP 服务端跟 UDP 方式也是一样，所以网络助力...
