WCB500型稳定土拌和机资料VIP免费

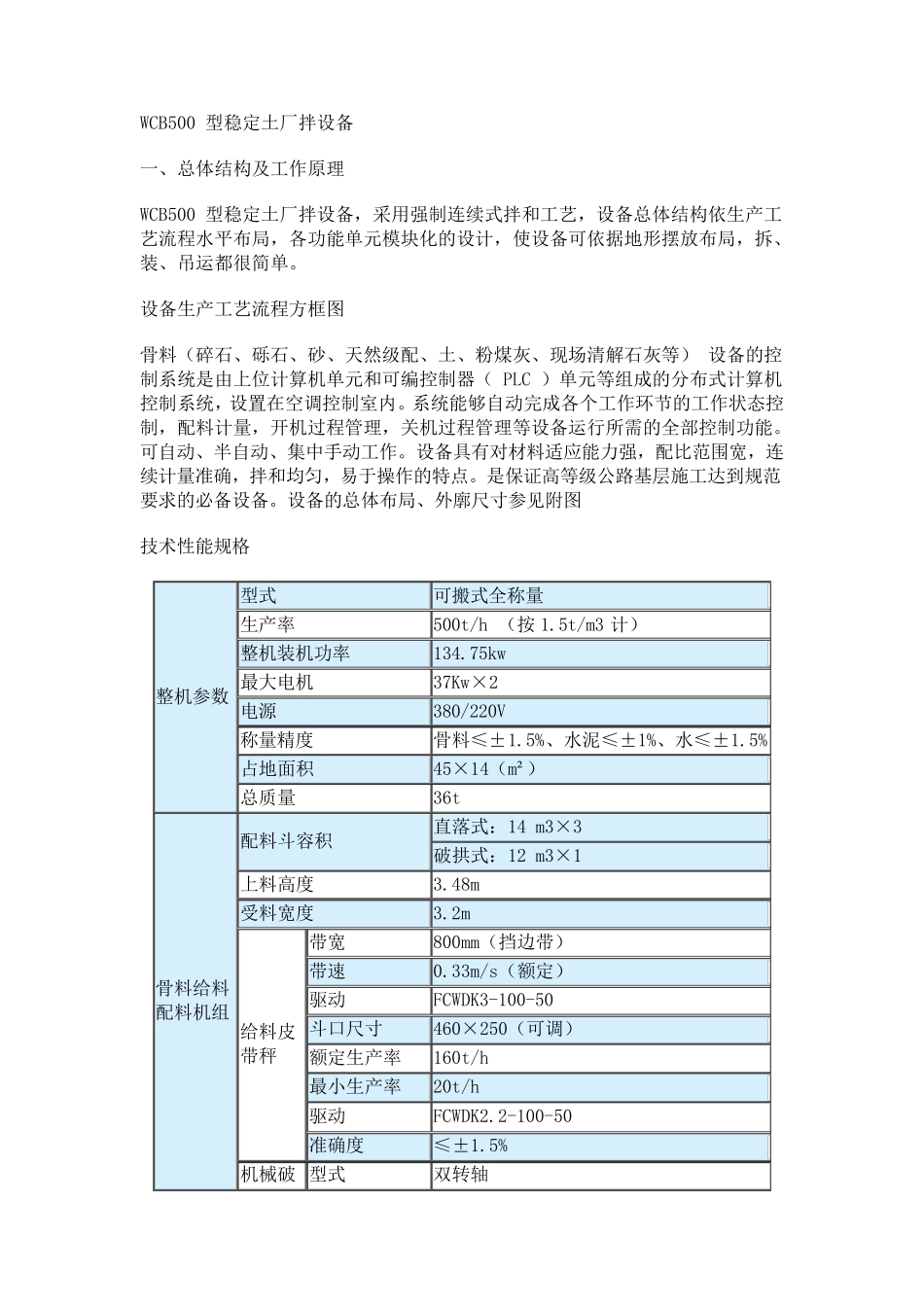

WCB500型稳定土拌和机资料_第1页
1/7

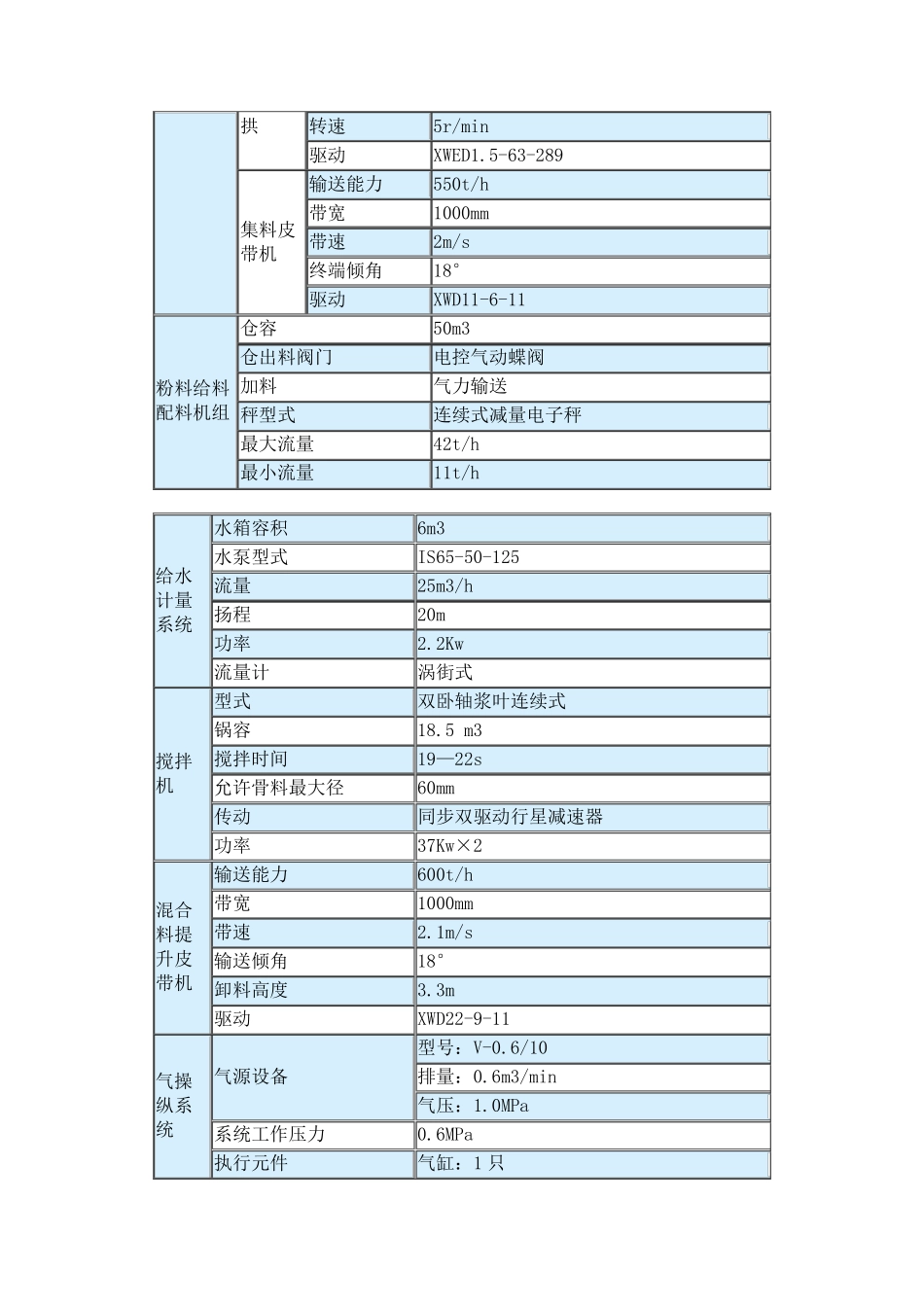

WCB500型稳定土拌和机资料_第2页
2/7

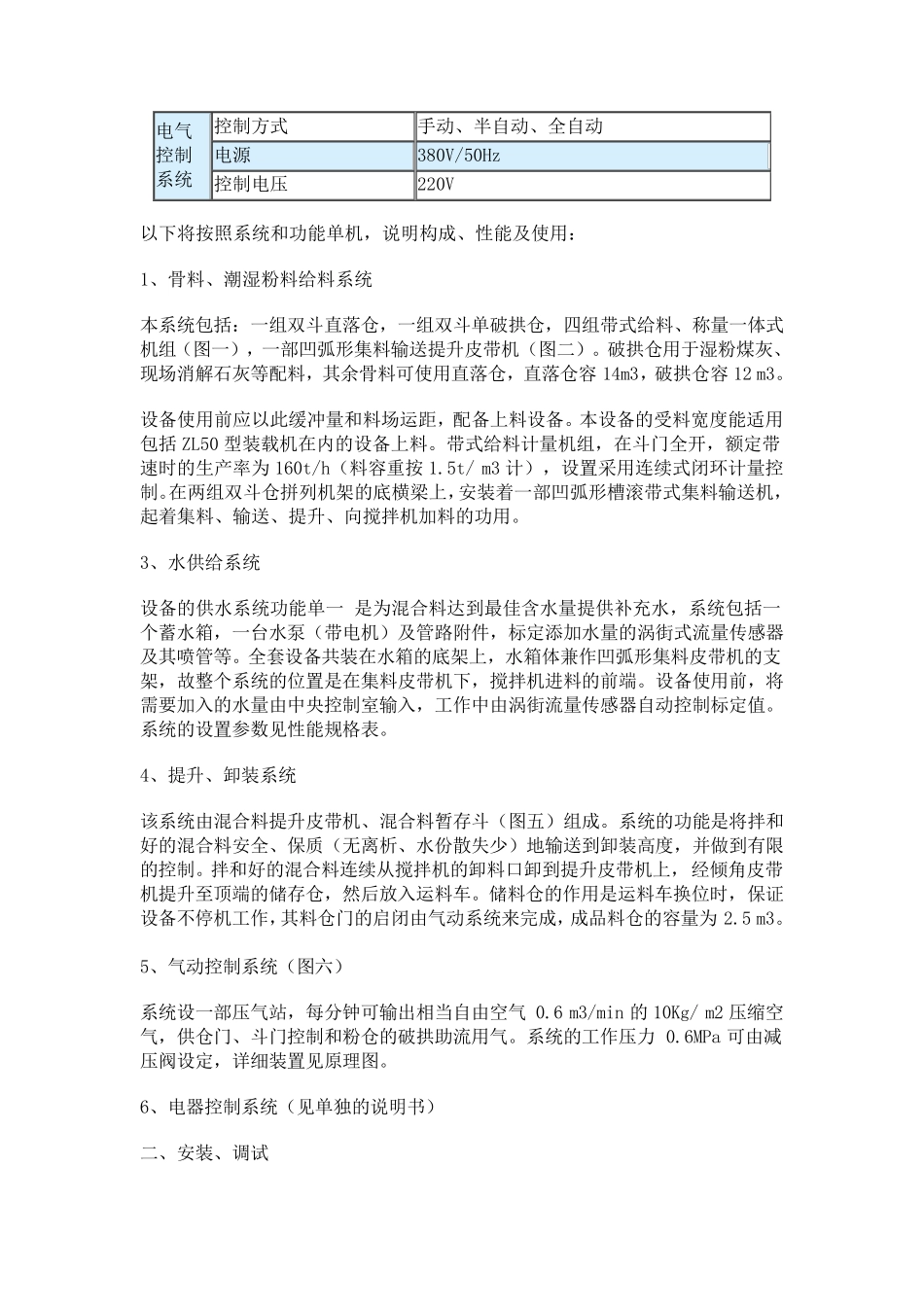

WCB500型稳定土拌和机资料_第3页
3/7
WCB500 型 稳 定 土 厂 拌 设 备 一 、 总 体 结 构 及 工 作 原 理 WCB500 型 稳 定 土 厂 拌 设 备 , 采 用 强 制 连 续 式 拌 和 工 艺 , 设 备 总 体 结 构 依 生 产 工艺 流 程 水 平 布 局 , 各 功 能 单 元 模 块 化 的 设 计 , 使 设 备 可 依 据 地 形 摆 放 布 局 , 拆 、装 、 吊 运 都 很 简 单 。 设 备 生 产 工 艺 流 程 方 框 图 骨 料 ( 碎 石 、 砾 石 、 砂 、 天 然 级 配 、 土 、 粉 煤 灰 、 现 场 清 解 石 灰 等 ) 设 备 的 控制 系 统 是 由 上 位 计 算 机 单 元 和 可 编 控 制 器 ( PLC ) 单 元 等 组 成 的 分 布 式 计 算 机控 制 系 统 , 设 置 在 空 调 控 制 室 内 。 系 统 能 够 自 动 完 成 各 个 工 作 环 节 的 工 作 状 态 控制 , 配 料 计 量 , 开 机 过 程 管 理 , 关 机 过 程 管 理 等 设 备 运 行 所 需 的 全 部 控 制 功 能 。可 自 动 、 半 自 动 、 集 中 手动 工 作 。 设 备 具有对材料 适应能 力强 , 配 比范围宽, 连续 计 量 准确, 拌 和 均匀, 易于操作 的 特点。 是 保证高等 级 公路基层施工 达到规范要求的 必备 设 备 。 设 备 的 总 体 布 局 、 外廓尺寸参见附图 技术性能 规格 整机 参数 型 式 可 搬式 全 称量 生 产 率 500t/h ( 按1.5t/m3 计 ) 整机 装 机 功 率 134.75kw 最大电机 37Kw×2 电源 380/220V 称量 精度 骨 料 ≤±1.5%、 水 泥≤±1%、 水 ≤±1.5% 占地 面积 45×14( m²) 总 质 量 36t 骨 料 给 料配 料 机 组 配 料 斗 容 积 直 落 式 : 14 m3×3 破 拱 式 : 12 m3×1 上 料 高度 3.48m 受 料 宽度 3.2m 给 料 皮带 秤 带 宽 800mm( 挡 边 带 ) 带 速 0.33m/s( 额 定 ) 驱 动 FCWDK3-100-50 斗 口 尺寸 460×250( 可 调 ) 额 定 生 产 率 160t/h 最小 生 产 率 20t/h 驱 动 FCWDK2.2-100-50 准确度 ≤±1.5% 机 械 破型 式 双 转 轴 拱 转速 5r/min 驱动 XWED1.5-63-289 集料皮带...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

WCB500型稳定土拌和机资料
