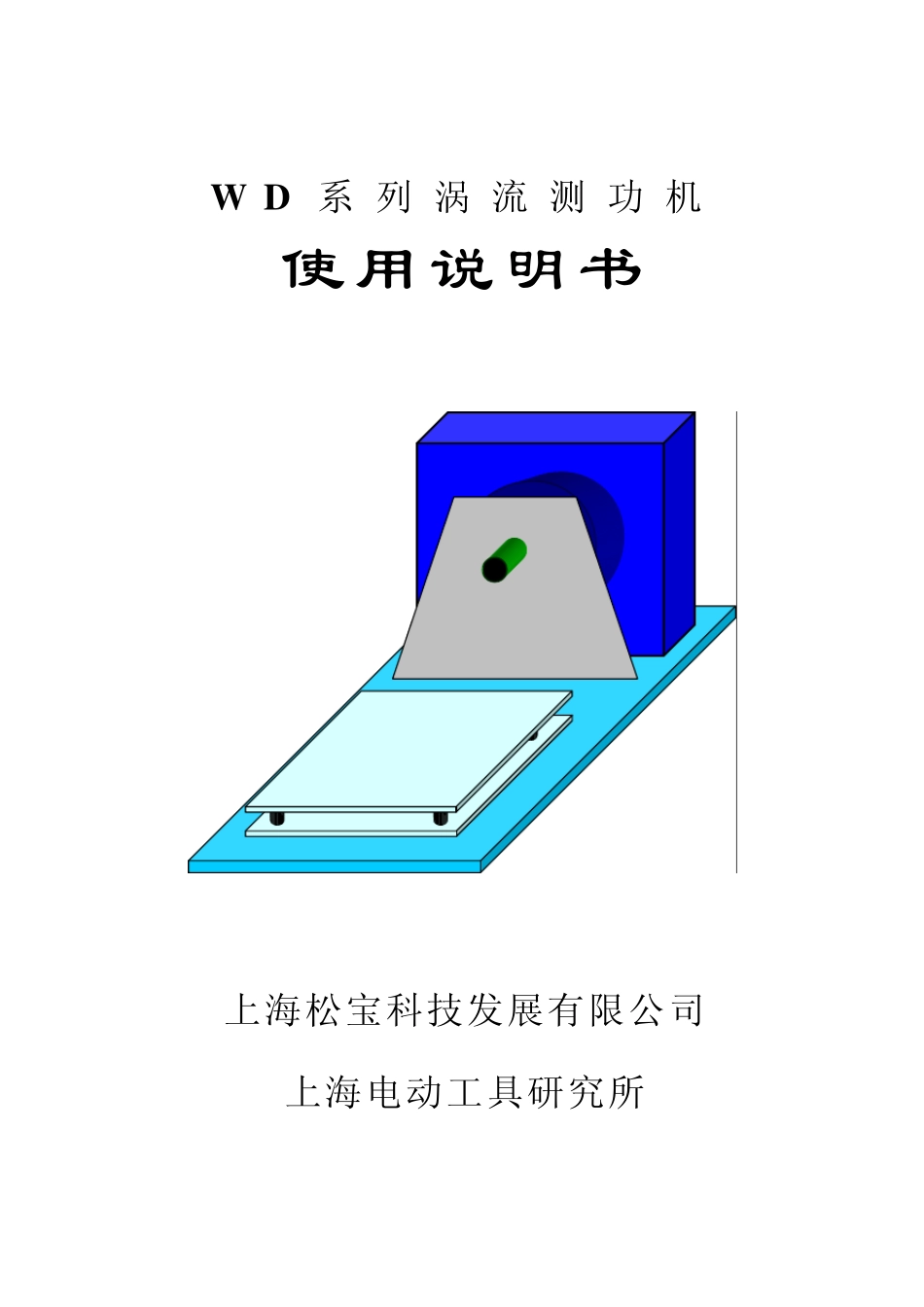

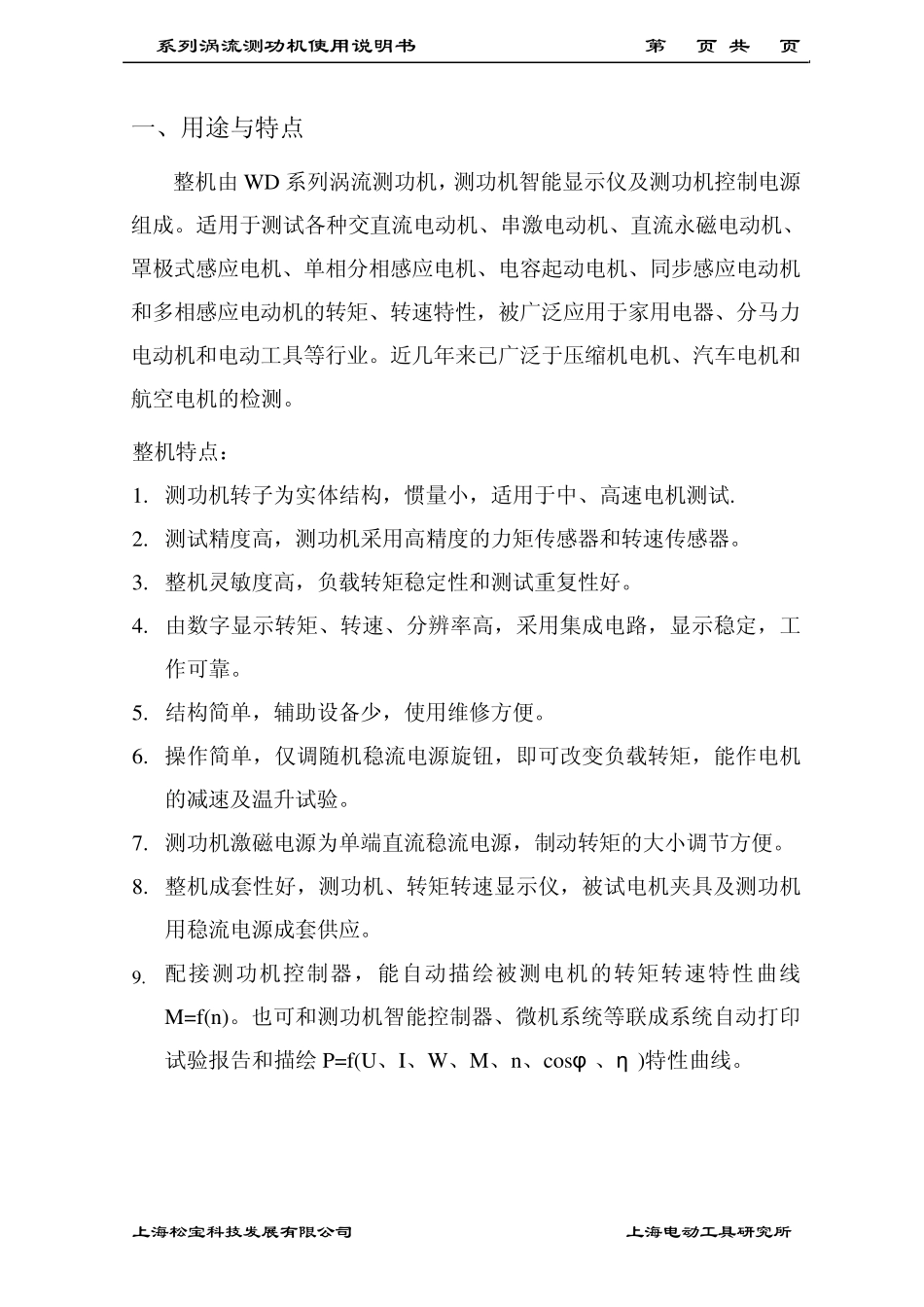

W D 系列涡流测功机 使用说明书 上海松宝科技发展有限公司 上海电动工具研究所 WD系列涡流测功机使用说明书 第 2 页 共 6 页 上海松宝科技发展有限公司 上海电动工具研究所 一、用途与特点 整机由 WD 系列涡流测功机，测功机智能显示仪及测功机控制电源组成。适用于测试各种交直流电动机、串激电动机、直流永磁电动机、罩极式感应电机、单相分相感应电机、电容起动电机、同步感应电动机和多相感应电动机的转矩、转速特性，被广泛应用于家用电器、分马力电动机和电动工具等行业。近几年来已广泛于压缩机电机、汽车电机和航空电机的检测。 整机特点： 1. 测功机转子为实体结构，惯量小，适用于中、高速电机测试. 2. 测试精度高，测功机采用高精度的力矩传感器和转速传感器。 3. 整机灵敏度高，负载转矩稳定性和测试重复性好。 4. 由数字显示转矩、转速、分辨率高，采用集成电路，显示稳定，工作可靠。 5. 结构简单，辅助设备少，使用维修方便。 6. 操作简单，仅调随机稳流电源旋钮，即可改变负载转矩，能作电机的减速及温升试验。 7. 测功机激磁电源为单端直流稳流电源，制动转矩的大小调节方便。 8. 整机成套性好，测功机、转矩转速显示仪，被试电机夹具及测功机用稳流电源成套供应。 9. 配接测功机控制器，能自动描绘被测电机的转矩转速特性曲线M=f(n)。也可和测功机智能控制器、微机系统等联成系统自动打印试验报告和描绘 P=f(U、I、W、M、n、cosφ 、η )特性曲线。 WD系列涡流测功机使用说明书 第 3 页 共 6 页 上海松宝科技发展有限公司 上海电动工具研究所 二、主要技术指标 型 号 转矩(N· m) 转速（r/min） 功率（W） WD10KB 1.000 3000-30000 800 WD20KB 2 .000 3000-25000 1200 WD50KB 5.00 2000-20000 2000 WD100KB 10.00 1500-20000 3000 WD200KB 20.00 1200-15000 3600 WD300KB 30.00 1000-13000 4200 WD500KB 50.0 1000-10000 4800 转矩精度范围: ±0.5%满度 ±1 字 转速精度范围: ±0.5%满度 ±2 字 三、整机结构原理 整机包括 WD 系列涡流测功机、测功机智能显示仪、交/直流电参数表及控制电源（励磁）。 涡流测功机由装在轴承座上的涡流加载器、转矩传感器和转速传感器组成。 测试过程中，由被试电机驱动加载器中的转子转动。加载器施加励磁电流后，其内外定子就通过气隙对转子，即对被试电机施加制动转矩，同时，加载器微偏...
