56米粉切割机毕业设计VIP免费

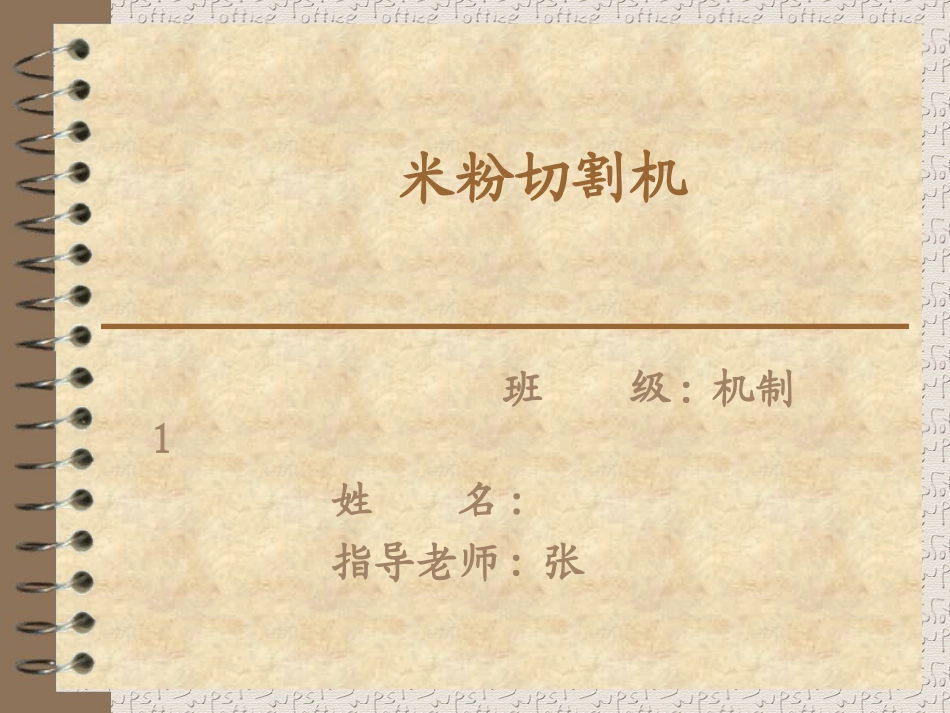

56米粉切割机毕业设计_第1页
1/12

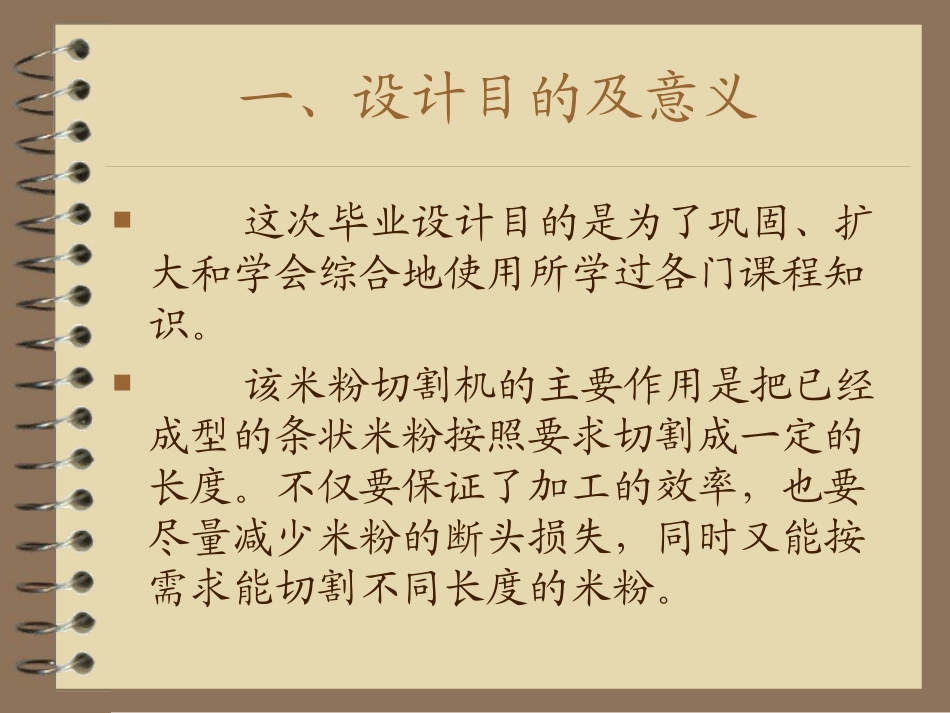

56米粉切割机毕业设计_第2页
2/12

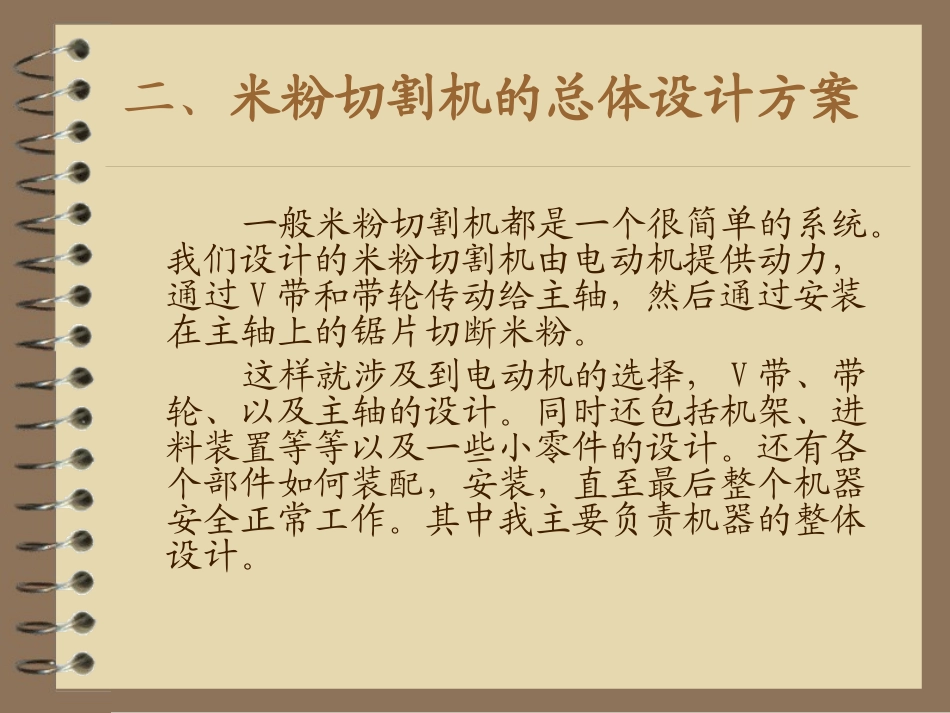

56米粉切割机毕业设计_第3页
3/12
米粉切割机班级:机制1姓名:指导老师:张一、设计目的及意义这次毕业设计目的是为了巩固、扩大和学会综合地使用所学过各门课程知识。该米粉切割机的主要作用是把已经成型的条状米粉按照要求切割成一定的长度。不仅要保证了加工的效率,也要尽量减少米粉的断头损失,同时又能按需求能切割不同长度的米粉。二、米粉切割机的总体设计方案一般米粉切割机都是一个很简单的系统。我们设计的米粉切割机由电动机提供动力,通过V带和带轮传动给主轴,然后通过安装在主轴上的锯片切断米粉。这样就涉及到电动机的选择,V带、带轮、以及主轴的设计。同时还包括机架、进料装置等等以及一些小零件的设计。还有各个部件如何装配,安装,直至最后整个机器安全正常工作。其中我主要负责机器的整体设计。三、米粉切割机参数一、用途:用于切割捆状的米粉。二、主要规格参数:1、配套功率:2.2千瓦单相(220V)2、主轴转速:940转/分3、生产效率:单相机70~80斤干米粉/小时7、外形尺寸:1120×1100×800(单位mm)总装图四、机架设计机架设计主要包括机架的整体框架设计,以及各部分的截面形状选材等等。如下图所示四、主轴以及锯片的工位主轴是用来传动的最重要零件,锯片是直接接触米粉并完成切断。二者的安装以及配合决定了米粉切割的效率以及稳定性。五、进料装置的设计进料装置的作用及其要求:1、要求进料装置能固定好要切断的米粉,并稳定的前后平移。2、要求能辅助锯片很好的完成切断工作。六、皮带轮的设计皮带轮是传动中最关键的部位,由它带动锯片工作。七、电机安装板的设计电动机要固定在一个合理的位置,才能稳定安全工作,我把电机固定在一个电机安装板上。这个电机安装板则固定在底架上。八、整体安装设计至此,基本的每个部分都设计完毕,现在就要求合理把各部分安装到机架上。九、总结在设计过程中遇到不少问题,感谢各位老师的细心指导。但是由于我缺乏经验、学识和水平有限,因此此设计缺点、错误在所难免,衷心期待各位老师、同学们批评指正。Qq:2540760825(该毕业设计可以用二份换,如支付现金30,薪火相传)
