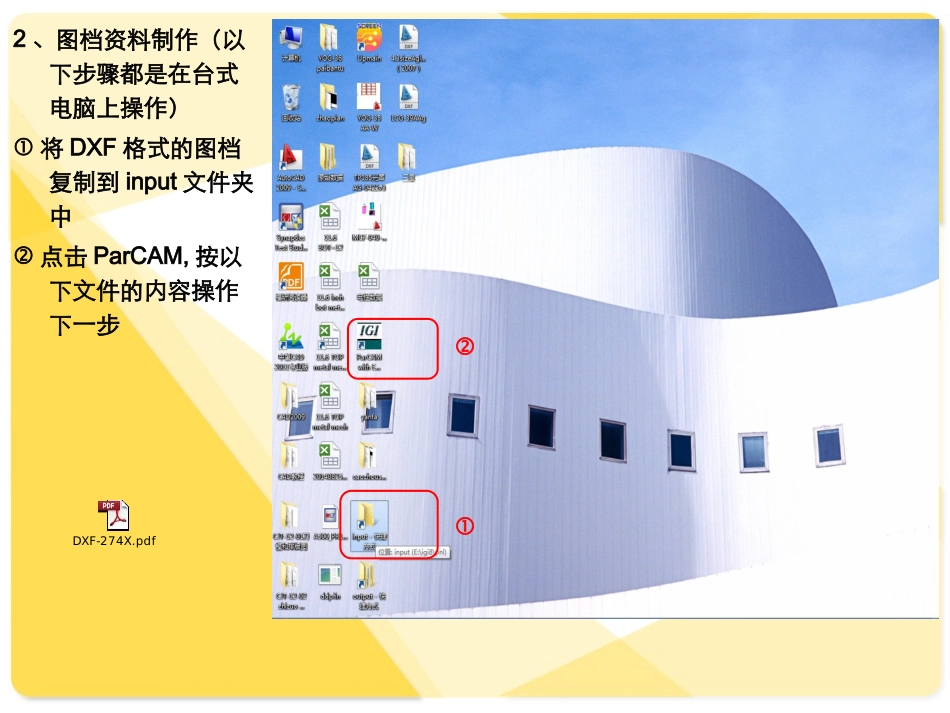

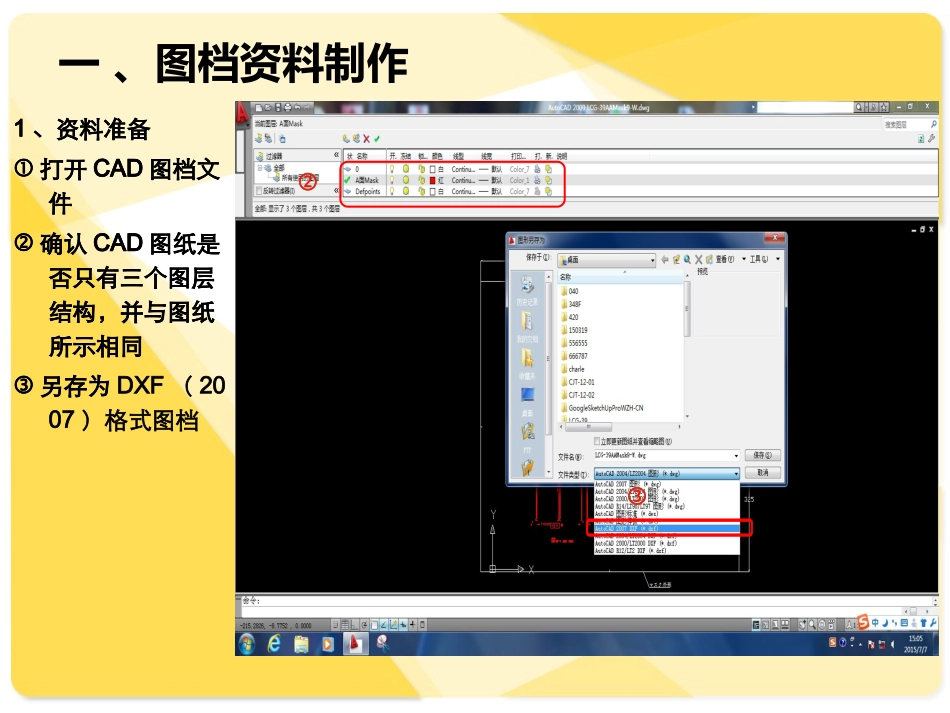

AOI操作手册--------代兵一、图档资料制作（DXF→DXF-274X)二、参数设定三、調出參數一、图档资料制作1、资料准备打开CAD图档文件确认CAD图纸是否只有三个图层结构，并与图纸所示相同另存为1、资料准备打开CAD图档文件确认CAD图纸是否只有三个图层结构，并与图纸所示相同另存为DXF（2007）格式图档DXF-274X.pdf2、图档资料制作（以下步骤都是在台式电脑上操作）将DXF格式的图档复制到input文件夹中点击ParCAM,按以下文件的内容操作下一步二、参数设定1、文件导入点击Upmian图标点击红色CAD按钮点击打开文件夹按钮打开output文件夹里CAD转换的文件设定分辨率（根据线路粗细来设定，数字越小分辨越强。），设置完后点击追加按钮。鼠标左击列表中所需导入文件选中，然后鼠标右击选择Pisetter按钮。2、参数设定点击NewCreate设定部品名称&层名（任意）勾选DRC:P1设定&DRC:P2设定&CPF；比较检查P1&P2都选48*48，100%。（根据检验效果，可相应的设置DRC:P1&DRC:P2&比较检查的参数）点击区域设定按钮ÇøÓòÉ趨.ppt3、区域设定参照文件所示步骤以下在AOI电脑上操作点击桌面图标Pisystem打开软件输入Login:ylo123456Password:Ab-123456登入软件点击CAD按钮打开在台式电脑制作的MNG格式文件点击OK按钮光源参数选择为YangX,Y设定为测试板在平台坐标值基板厚度设置值，用AOI扫描可得阈值反射设定值，用AOI扫描可得点击对位按钮点击OK按钮点击读取按钮，读板扫描扫描实物图片，定位点设定（与图档定位点设定一致）点击扫描按钮点击扫描按钮确认三个定位点显示OK点击OK按钮确认扫描效果，点击Setting按钮保存参数三、調出參數
