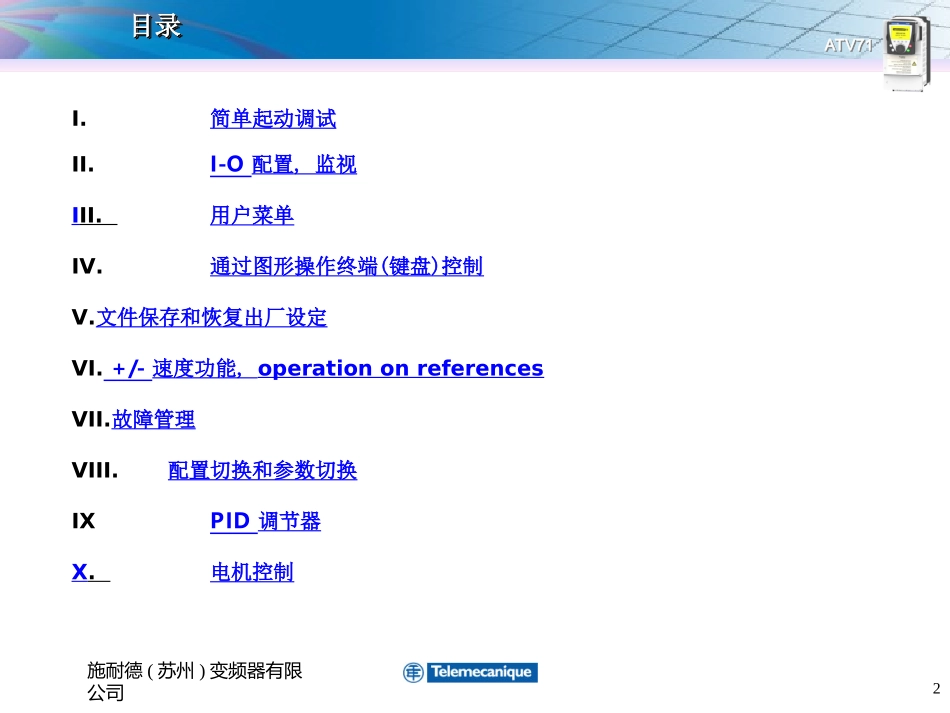

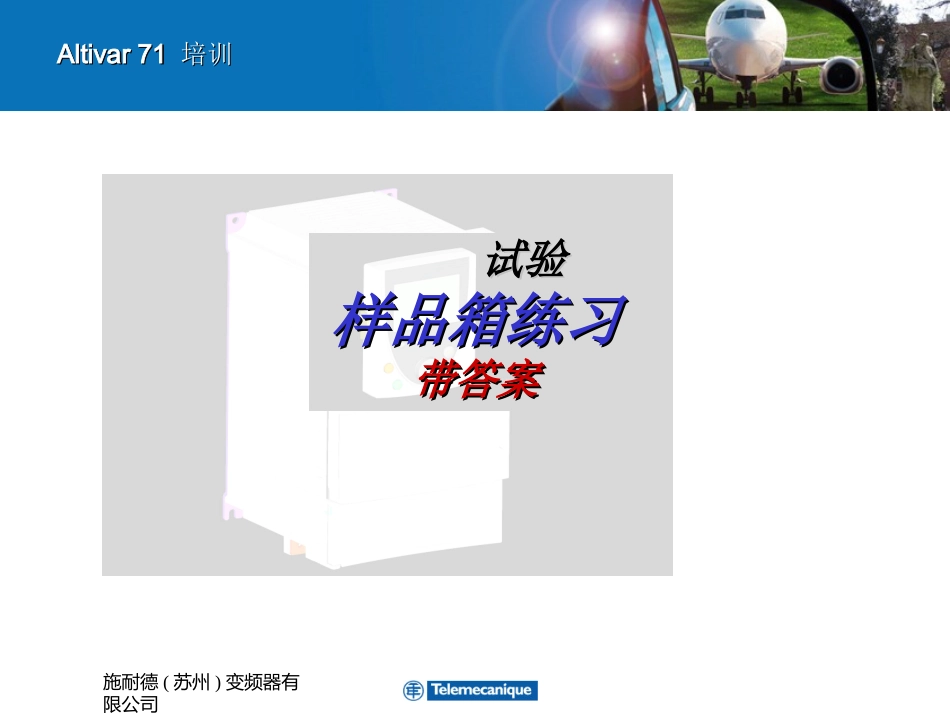

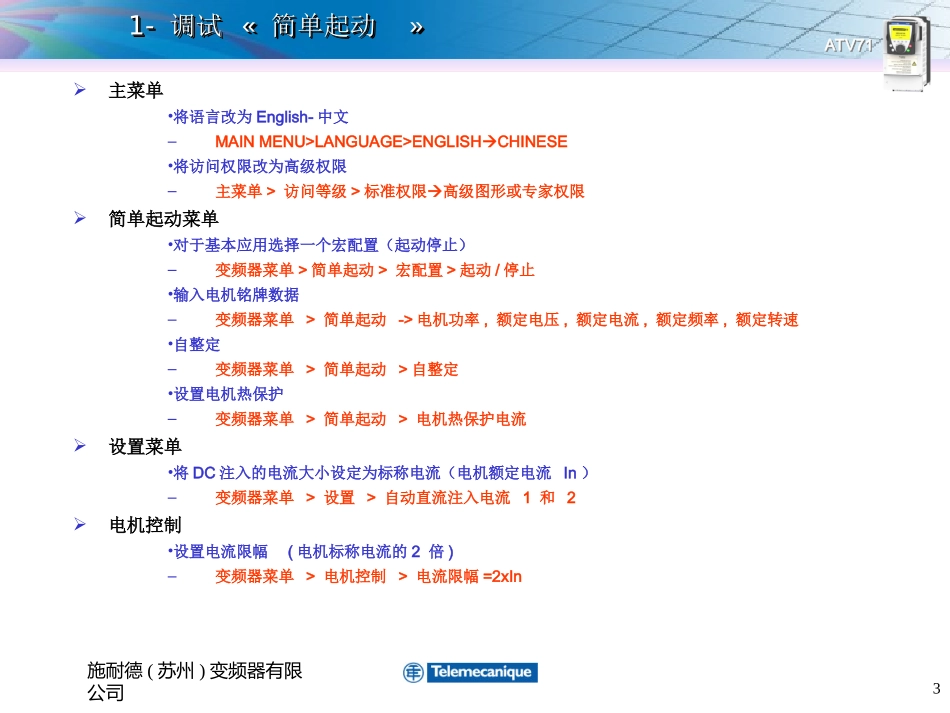

施耐德(苏州)变频器有限公司试验试验样品箱练习样品箱练习带答案带答案Altivar71Altivar71培训培训2施耐德(苏州)变频器有限公司ATV71ATV71目录目录目录目录I.简单起动调试II.I-O配置,监视III.用户菜单IV.通过图形操作终端(键盘)控制V.文件保存和恢复出厂设定VI.+/-速度功能,operationonreferencesVII.故障管理VIII.配置切换和参数切换IXPID调节器X.电机控制3施耐德(苏州)变频器有限公司ATV71ATV711-1-调试调试««简单起动简单起动»»1-1-调试调试««简单起动简单起动»»主菜单•将语言改为English-中文–MAINMENU>LANGUAGE>ENGLISHCHINESE•将访问权限改为高级权限–主菜单>访问等级>标准权限高级图形或专家权限简单起动菜单•对于基本应用选择一个宏配置（起动停止）–变频器菜单>简单起动>宏配置>起动/停止•输入电机铭牌数据–变频器菜单>简单起动->电机功率,额定电压,额定电流,额定频率,额定转速•自整定–变频器菜单>简单起动>自整定•设置电机热保护–变频器菜单>简单起动>电机热保护电流设置菜单•将DC注入的电流大小设定为标称电流（电机额定电流In）–变频器菜单>设置>自动直流注入电流1和2电机控制•设置电流限幅(电机标称电流的2倍)–变频器菜单>电机控制>电流限幅=2xIn4施耐德(苏州)变频器有限公司ATV71ATV712-I/O2-I/O配置配置2-I/O2-I/O配置配置IO配置菜单•设定R2为变频器运行（电机通电）,电机停止后该继电器必须再保持1S–变频器菜单>输入/输出设置–>R2设置:未分配变频器运行–>R2保持时间=1000–起动电机试验•将LI2设置为反转–变频器菜单>输入/输出设置>反转设置:LI2•将模拟输入AI2设置为0-10V,滤波时间0.02s，有效范围为-50hzto+50hz–变频器菜单>输入/输出配置>AI2设置–>AI2类型:10V电压–>AI2滤波时间:0.02–AI2范围+/-100%•设定AO1为电机频率–变频器菜单>输入/输出配置>AO1配置>未设置电机频率–变频器菜单>电机控制>最高频率限制:6050应用功能菜单•设定AI1为给定求和–变频器菜单-应用功能-给定运算-给定求和2=AI1–测试配置5施耐德(苏州)变频器有限公司ATV71ATV713-3-建立建立用户菜单用户菜单3-3-建立建立用户菜单用户菜单监视屏幕设置•在屏幕头行显示速度给定和配置编号–主菜单>监视配置>参数条选择=频率给定和当前配置编号•图形终端的显示形式改为棒状图:给定频率和实际输出频率–主菜单-监视配置>监视屏幕类型>屏幕类型=棒状图–参数选择=频率给定，输出频率预设置•某输送带需要3段预置速，用LI3/LI4来选择•预置速度1=20Hz,预置速度2=40Hz,预置速度3=55hz–变频器菜单>应用功能>预置速度–>2预置速度=LI3–>4预置速度=LI4,–预置速度2=20Hz,预置速度3=35Hz,预置速度4=50hz建立一个用户菜单•内有预置速度,加速时间,减速时间等参数–主菜单>显示配置>用户菜单>选择参数=预置速度2,3,4和加速时间，减速时间•将用户菜单更名为“输送带”–主菜单-显示配置-用户参数-用户菜单名称="convoyer“6施耐德(苏州)变频器有限公司ATV71ATV7144--定制用户参数定制用户参数44--定制用户参数定制用户参数定制用户参数•改变用户参数名称:–预置速度2“low”,预置速度3“medium”,预置速度4”high”频率给定“setpoint”,数处频率“convspeed”•显示参数单位改为m/s(1m/s=50hz)实施•主菜单>显示设置菜单>用户菜单>参数选择–>Conveyor菜单:选中预置速度2，3，4;加速时间减速时间–>监视菜单:选中给定频率，输出频率（监视菜单）•主菜单>显示设置菜单>用户参数>客户选择>给出参数的新名称，比例和单位–例如预置速度2->username=low,unit=m/s,divisor=10测试配置是否正确•主菜单>Conveyor菜单:设置Low=1m/s,medium=3m/s,high=5m/s•显示棒状图•起动输送带7施耐德(苏州)变频器有限公司ATV71ATV715-5-图形终端控制图形终端控制5-5-图形终端控制图形终端控制命令菜单:•设置功能键F4负责命令和给定的切换从端子到图形终端(HMI)或反之–变频器菜单>命令>F4键设定=T/K•设定功能键F1,F2用于由图形终端加速或减速–变频器菜单>命令–>F1键设定=+速度–>F2键设定=-速度•设置一逻辑输入(LI5)负责将命令...
