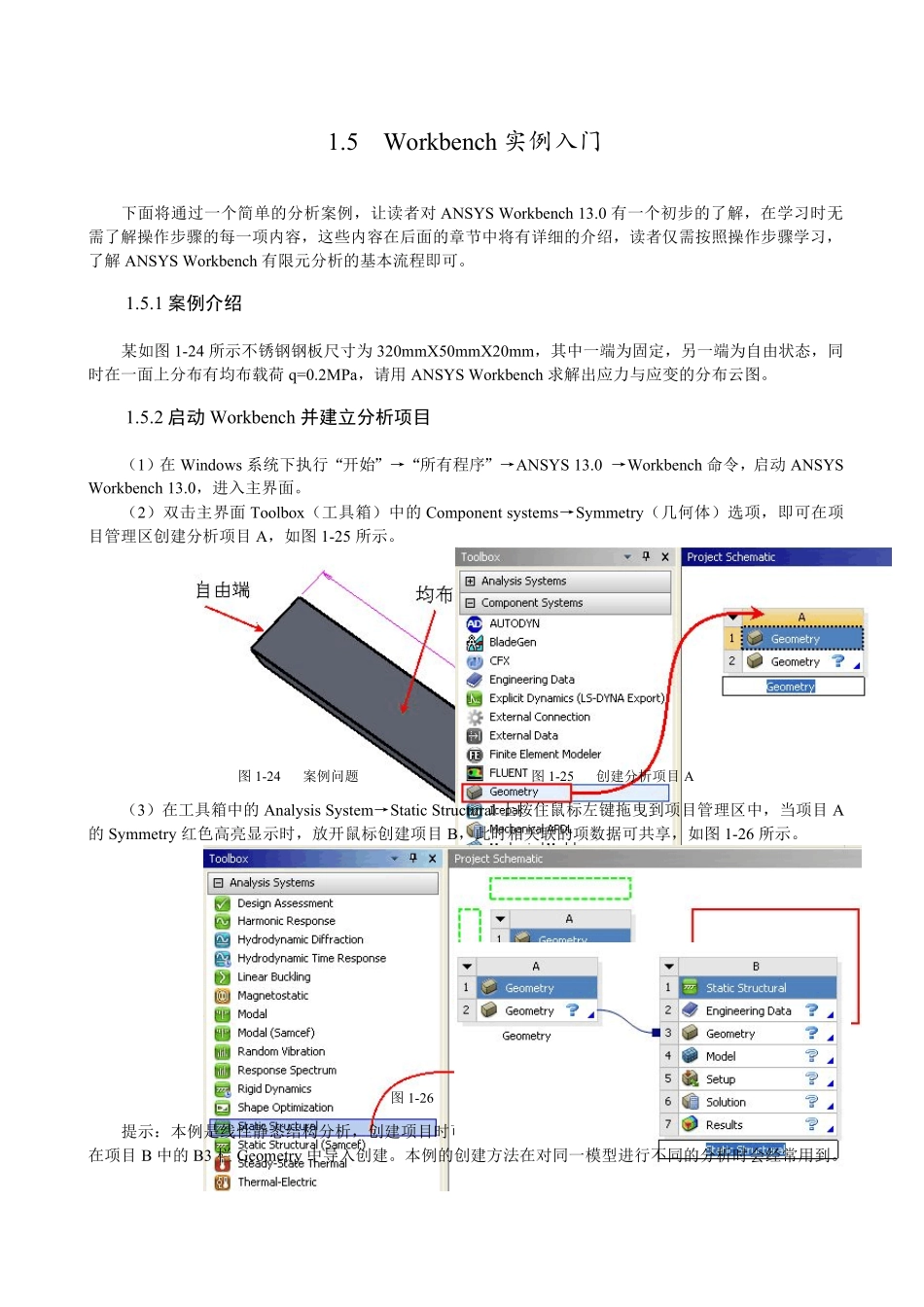

1.5Workbench 实例入门下面将通过一个简单的分析案例，让读者对ANSYS Workbench 13.0 有一个初步的了解，在学习时无需了解操作步骤的每一项内容，这些内容在后面的章节中将有详细的介绍，读者仅需按照操作步骤学习，了解ANSYS Workbench 有限元分析的基本流程即可。1.5.1 案例介绍某如图1-24 所示不锈钢钢板尺寸为320mmX50mmX20mm，其中一端为固定，另一端为自由状态，同时在一面上分布有均布载荷q=0.2MPa，请用ANSYS Workbench 求解出应力与应变的分布云图。1.5.2 启动 Workbench 并建立分析项目（1）在Windows 系统下执行“开始”→“所有程序”→ANSYS 13.0 →Workbench 命令，启动 ANSYSWorkbench 13.0，进入主界面。（2）双击主界面Toolbox（工具箱）中的Component systems→Symmetry（几何体）选项，即可在项目管理区创建分析项目 A，如图1-25 所示。图1-24案例问题图1-25创建分析项目 A（3）在工具箱中的Analysis System→Static Structural 上按住鼠标左键拖曳到项目管理区中，当项目 A的Symmetry 红色高亮显示时，放开鼠标创建项目 B，此时相关联的项数据可共享，如图1-26 所示。图1-26创建分析项目提示：本例是线性静态结构分析，创建项目时可直接创建项目 B，而不创建项目 A，几何体的导入可在项目 B 中的B3 栏 Geometry 中导入创建。本例的创建方法在对同一模型进行不同的分析时会经常用到。1.5.3 导入创建几何体（1）在A2 栏的Geometry上点击鼠标右键，在弹出的快捷菜单中选择Import Geometry→Browse 命令，如图1-27 所示，此时会弹出“打开”对话框。（2）在弹出的“打开”对话框中选择文件路径，导入 char01-01 几何体文件，如图1-28 所示，此时A2 栏Geometry后的变为，表示实体模型已经存在。图1-27导入几何体图1-28“打开”对话框（3）双击项目 A 中的A2 栏Geometry，此时会进入到 DesignModeler 界面，此时设计树种 Import1 前显示，表示需要生成，图形窗口中没有图形显示，如图1-29 所示。（4）单击（生成）按钮，即可显示生成的几何体，如图1-30 所示，此时可在几何体上进行其它的操作，本例无需进行操作。（5）单击DesignModeler 界面右上角的（关闭）按钮，退出DesignModeler，返回到 Workbench 主界面。图1-29生成前的DesignModeler 界面图1-30生成后的DesignModeler 界面1.5.4 添加材料库（1）双击项目 B 中的B2 栏Engineering Data 项，进入如图1-31...
