X62W万能铣床电路图及常见故障的排除VIP专享VIP免费

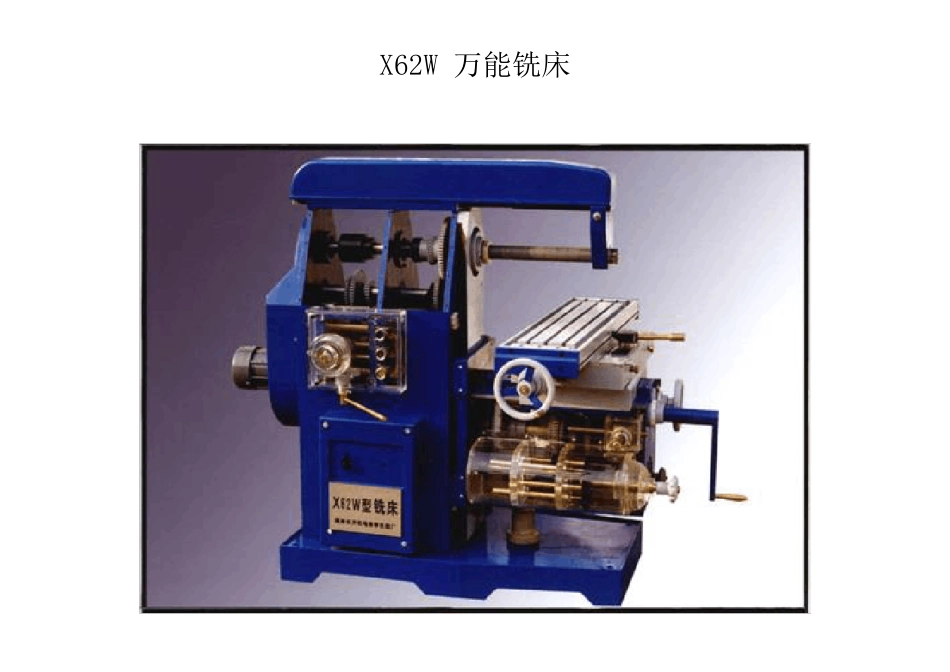

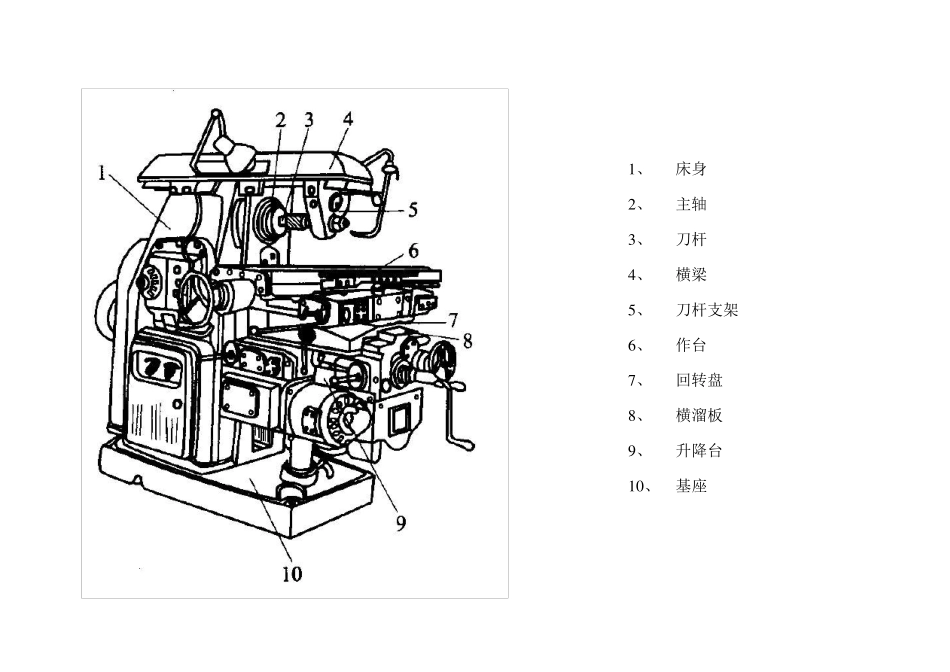

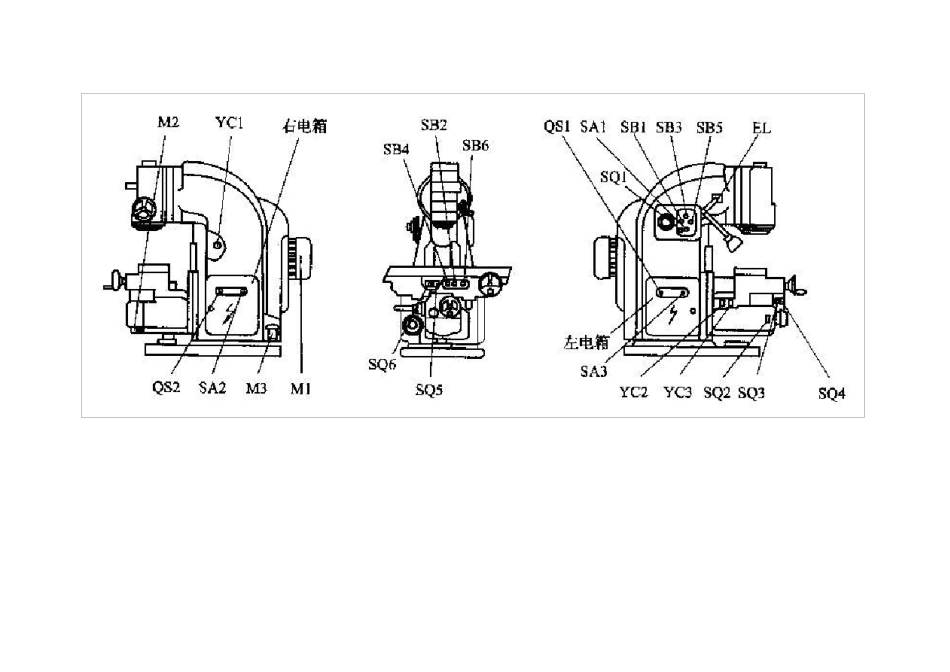

X62W 万能铣床 1 、 床身 2 、 主轴 3 、 刀杆 4 、 横梁 5 、 刀杆支架 6 、 作台 7 、 回转盘 8 、 横溜板 9 、 升降台 1 0 、 基座 机床检修控制线路 授课主要内容 1、人门指导 2、线路特点 3、运动形式 4、分析电路工作原理 5、故障分析及检修 6、检修注意事项  X62W 型万能铣床电气控制线路检修  课题要求  1、技术理论知识：掌握 X62W 型万能铣床控制原理和运动形式，熟悉各元件位置，掌握检修方法，排除故障步骤，检修注意事项  2、实际技术操作：根据原理图及运动形式，用仪表按检修步骤及检修工艺要求检修排除故障，要求在定额时间内完成检修任务。  3、设备、工量具准备：电工工具、500 万用表、摇表  4、材料准备：组合开关、熔断器、接触器、热继电器、按钮、行程、开关、倒顺开关、电阻、变压器、导线，号码管、灯座  5、示范操作准备：安装板一块 三相异步电动机三台 三相电源 ，在板上示范检修操作等。   实验要求： 1、提前 15 分钟进入教室绘好图，做好上课前准备工作 2、学生进入课室后先清点学生人数，填写考勤记录，巡查学生工作服、鞋子等是否符合实习安全要求。 3、强调实习课堂纪律，安装检修时安全注意事项。 4、课间休息不允许用电工工具开玩笑。 5、不允许损坏公物。 6、通电时必须有老师在场，并经老师同意才允许通电。 7、通电检修时电工工具必须放好，手不允许在通电检修台上乱指。 8、通电检修完毕后，检查所有开关断开后方可离开。 宣布今天的实习内容、技术要求、工时、劳动纪律。 工具：常用电工工具。 仪表：500 型万用表、摇表 提问：X62W 型万能铣床主要有几种进给方式？检修时有哪些安全注意事项？  导入新课题  X62W 万能铣床是一种通用的多用途机床，它可以用圆柱铣刀，圆片铣刀，角度铣刀，成型铣刀及端面铣刀等刀具各种零件进行平面、斜面、螺旋面及成型表面的加工，还可以加装万能铣头，分度头和圆工作台等机床附件来扩大加工范围。此电路采用三台电动机拖动工作。   目的要求  使学生掌握 X62W 型万能铣床的线路布置情况，了解运动形式分析电路工作原理及正确掌握操作方法和检修电路故障。   重点难点  识图熟习线路布置，分析电路，正确查找故障和排除电路故障。   主要结构  由床身、主轴、刀杆、悬 、工作台，回转盘、横溜板、升降台、底座等几...
