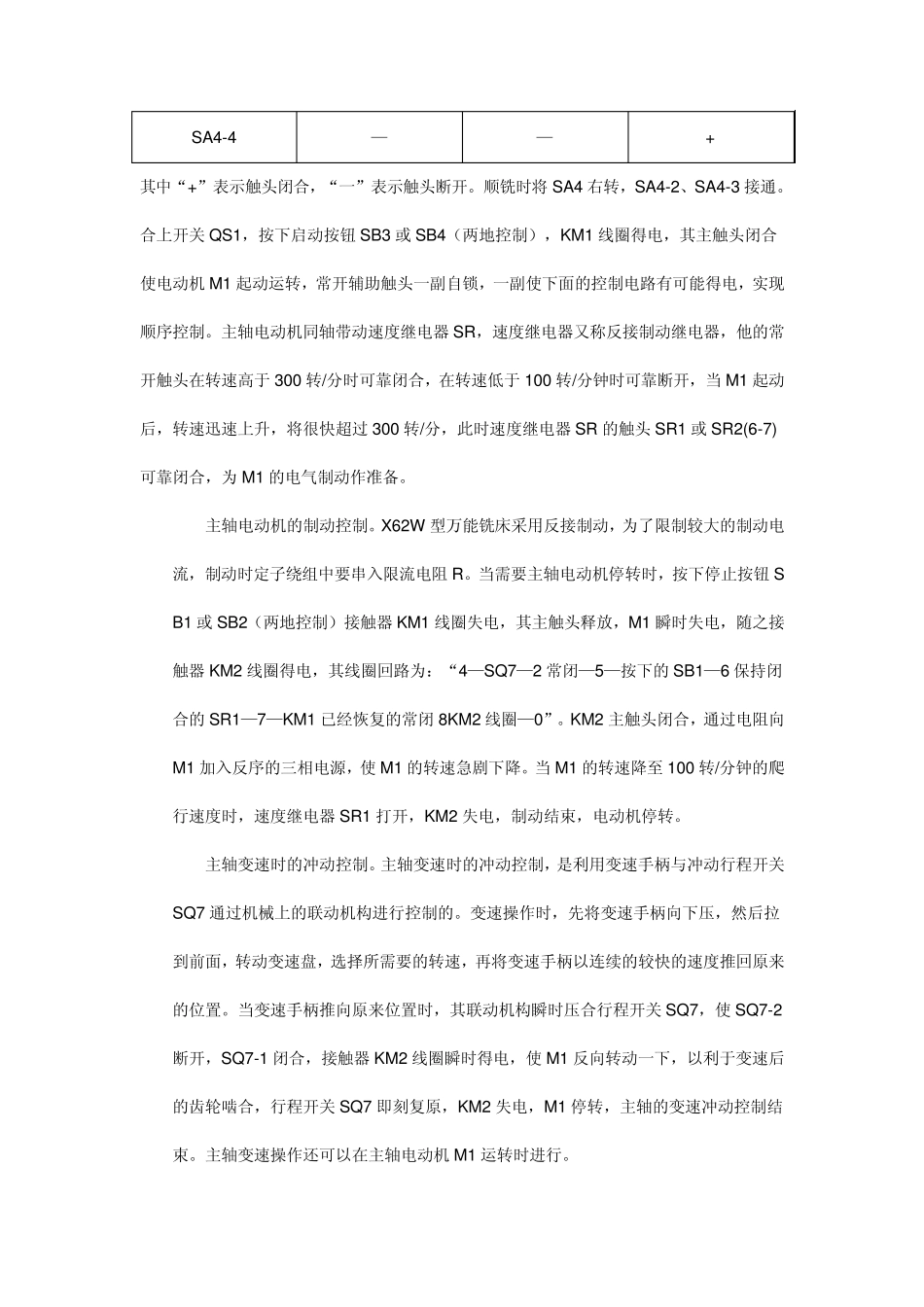

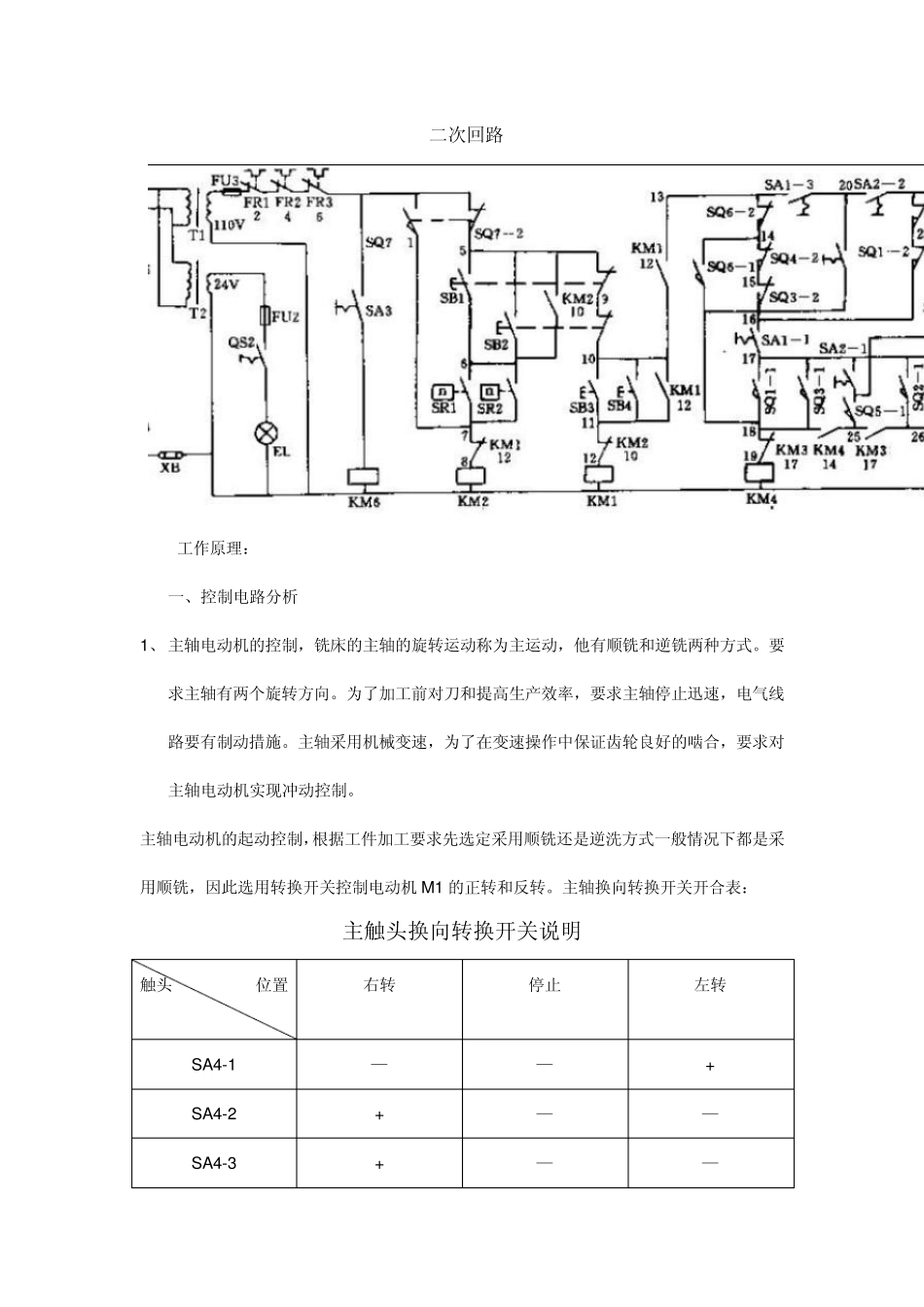

X62W 型万能铣床 X62W 型万能铣床是由三台电动机共同完成各种加工时的动作功能。M1 为主轴电动机,M2 为工作给进电动机,M3 是冷却泵电动机。主轴电动机是通过换向开关QS5 以及接触器KM2 和KM3 来完成正反转、反接制动及瞬动控制,并可通过机械机构进行变速。要求 M2 的功能就更为全面,它能进行正反转控制、快慢速控制、限位控制,并通过机械机构使工作台进行上下、左右、前后方向运动。M3 为冷却泵电动机,它通过KM1 来控制操作开停,如图所示。 一次回路 二次回路 工作原理: 一、控制电路分析 1、 主轴电动机的控制,铣床的主轴的旋转运动称为主运动,他有顺铣和逆铣两种方式。要求主轴有两个旋转方向。为了加工前对刀和提高生产效率,要求主轴停止迅速,电气线路要有制动措施。主轴采用机械变速,为了在变速操作中保证齿轮良好的啮合,要求对主轴电动机实现冲动控制。 主轴电动机的起动控制,根据工件加工要求先选定采用顺铣还是逆洗方式一般情况下都是采用顺铣,因此选用转换开关控制电动机M1 的正转和反转。主轴换向转换开关开合表: 主触头换向转换开关说明 触头 位置 右转 停止 左转 SA4-1 — — + SA4-2 + — — SA4-3 + — — SA4-4 — — + 其中“+”表示触头闭合,“一”表示触头断开。顺铣时将 SA4 右转,SA4-2、SA4-3 接通。合上开关 QS1,按下启动按钮 SB3 或 SB4(两地控制),KM1 线圈得电,其主触头闭合使电动机 M1 起动运转,常开辅助触头一副自锁,一副使下面的控制电路有可能得电,实现顺序控制。主轴电动机同轴带动速度继电器 SR,速度继电器又称反接制动继电器,他的常开触头在转速高于 300 转/分时可靠闭合,在转速低于 100 转/分钟时可靠断开,当 M1 起动后,转速迅速上升,将很快超过 300 转/分,此时速度继电器 SR 的触头 SR1 或 SR2(6-7)可靠闭合,为 M1 的电气制动作准备。 主轴电动机的制动控制。X62W 型万能铣床采用反接制动,为了限制较大的制动电流,制动时定子绕组中要串入限流电阻 R。当需要主轴电动机停转时,按下停止按钮 SB1 或 SB2(两地控制)接触器 KM1 线圈失电,其主触头释放,M1 瞬时失电,随之接触器 KM2 线圈得电,其线圈回路为:“4—SQ7—2 常闭—5—按下的 SB1—6 保持闭合的 SR1—7—KM1 已经恢复的常闭 8KM2 线圈—0”。KM2 主触头闭合,通过电阻向M1 加入反序的三相电源,使 M1 的转速急剧下...
