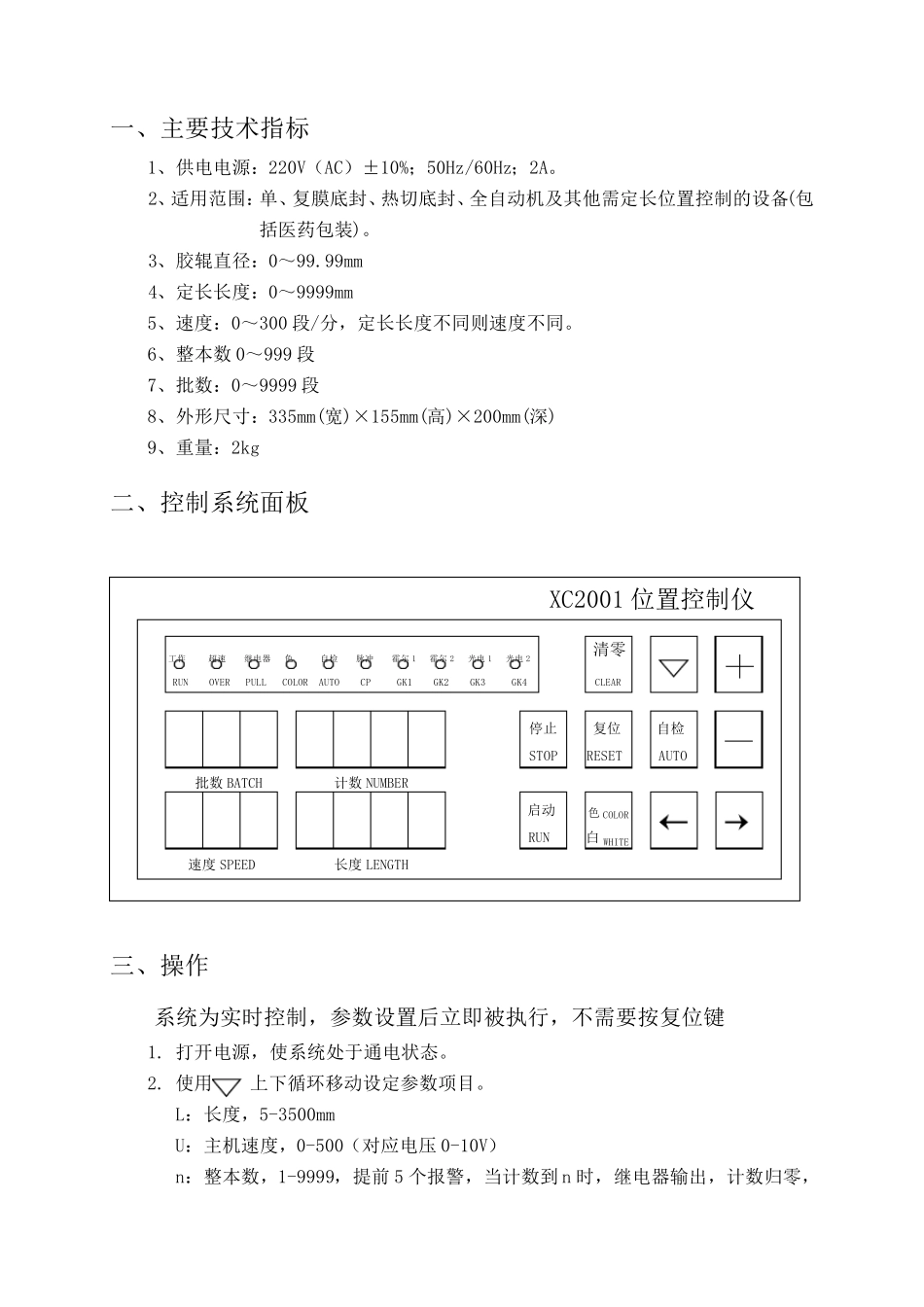

一、主要技术指标 1、供电电源：220V（AC）±10%；50Hz/60Hz；2A。 2、适用范围：单、复膜底封、热切底封、全自动机及其他需定长位置控制的设备(包括医药包装)。 3、胶辊直径：0～99.99mm 4、定长长度：0～9999mm 5、速度：0～300 段/分，定长长度不同则速度不同。 6、整本数 0～999 段 7、批数：0～9999 段 8、外形尺寸：335mm(宽)×155mm(高)×200mm(深) 9、重量：2kg 二、控制系统面板 XC2001 位置控制仪 工作 超速 继电器 色 自检 脉冲 霍尔 1 霍尔 2 光电1 光电2 清零 RUN OVER PULL COLOR AUTO CP GK1 GK2 GK3 GK4 CLEAR 停止 复位 自检 STOP RESET AUTO 批数 BATCH 计数 NUMBER 启动 色 COLOR RUN 白 WHITE 速度 SPEED 长度 LENGTH 三、操作 系统为实时控制，参数设置后立即被执行，不需要按复位键 1. 打开电源，使系统处于通电状态。 2. 使用 上下循环移动设定参数项目。 L：长度，5-3500mm U：主机速度，0-500（对应电压 0-10V） n：整本数，1-9999，提前 5 个报警，当计数到 n 时，继电器输出，计数归零， 批 数 加 1。 H： 色 带 补 偿 量 ， 0-49， 设 定 00 一 直 找 色 标 ， 找 到 为 止 ； 设 定 01-49 在 有 效 范围 内 找 色 标 ， 连 续 三 次 找 不 到 ， 超 速 停 机 。 F： 密 码 ， 输 入 正 确 密 码 （ 21） 后 ， 可 修 改 以 下 参 数 ： ┤ ： 胶 辊 直 径 ， 0.0-199.9， （ 电 机 步 矩 角 为 0.6 度 ） 当 电 机 步 矩 角 不 等 于 0.6 度 时 ，设 置 胶 辊 直 径 d=实 际 胶 辊 直 径 *步 矩 角 /0.6 ├ ： =0， 普 通 机 ； =1， 不 停 主 机 整 本 机 ； =2..9 停 主 机 整 本 机 ， 到 达 整 本 数 时 停 1.5-5 秒 。 ├ ： 第 二 步 进 选 择 ， 单 步 进 ， 设 定 为 0； 双 步 进 ， 白 带 或 使 用 浮 动 辊 时 =0， 色 带 使 用 光 电 =1。 ├ ： 步 进 曲 线 设 置 ： 0（ 最 快 ） -8（ 最 慢 ） ┤ ： 高 频 限 制 ， 0(通 常 设 定 为 0， 不 限 制 )； 01-99(高 频 顶 部 限 制 1%-99%) ┤ ： 压 栈 值 (0-20),一 般 设 定 为 0 ├ :第 二 步 进 多 ...
