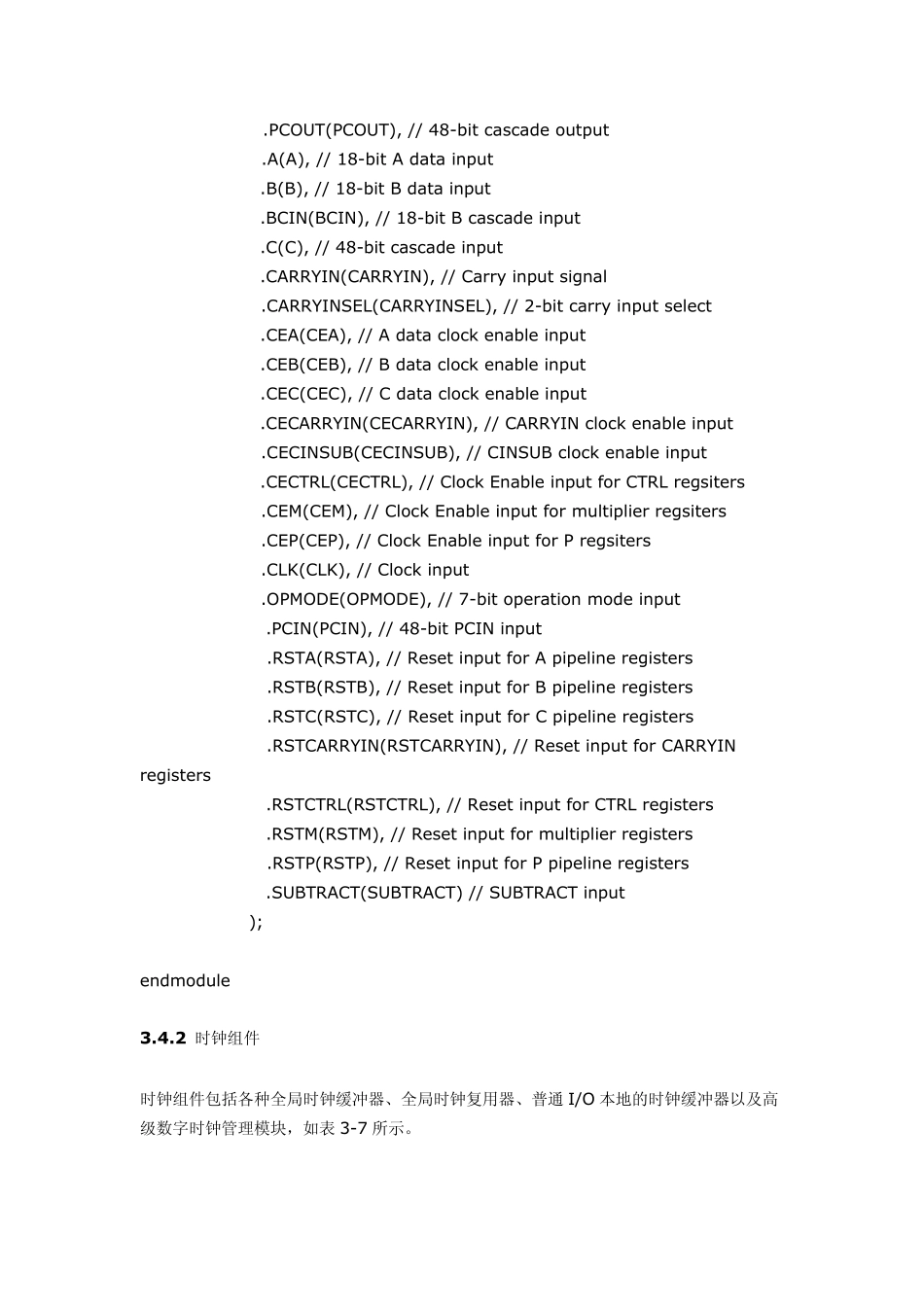

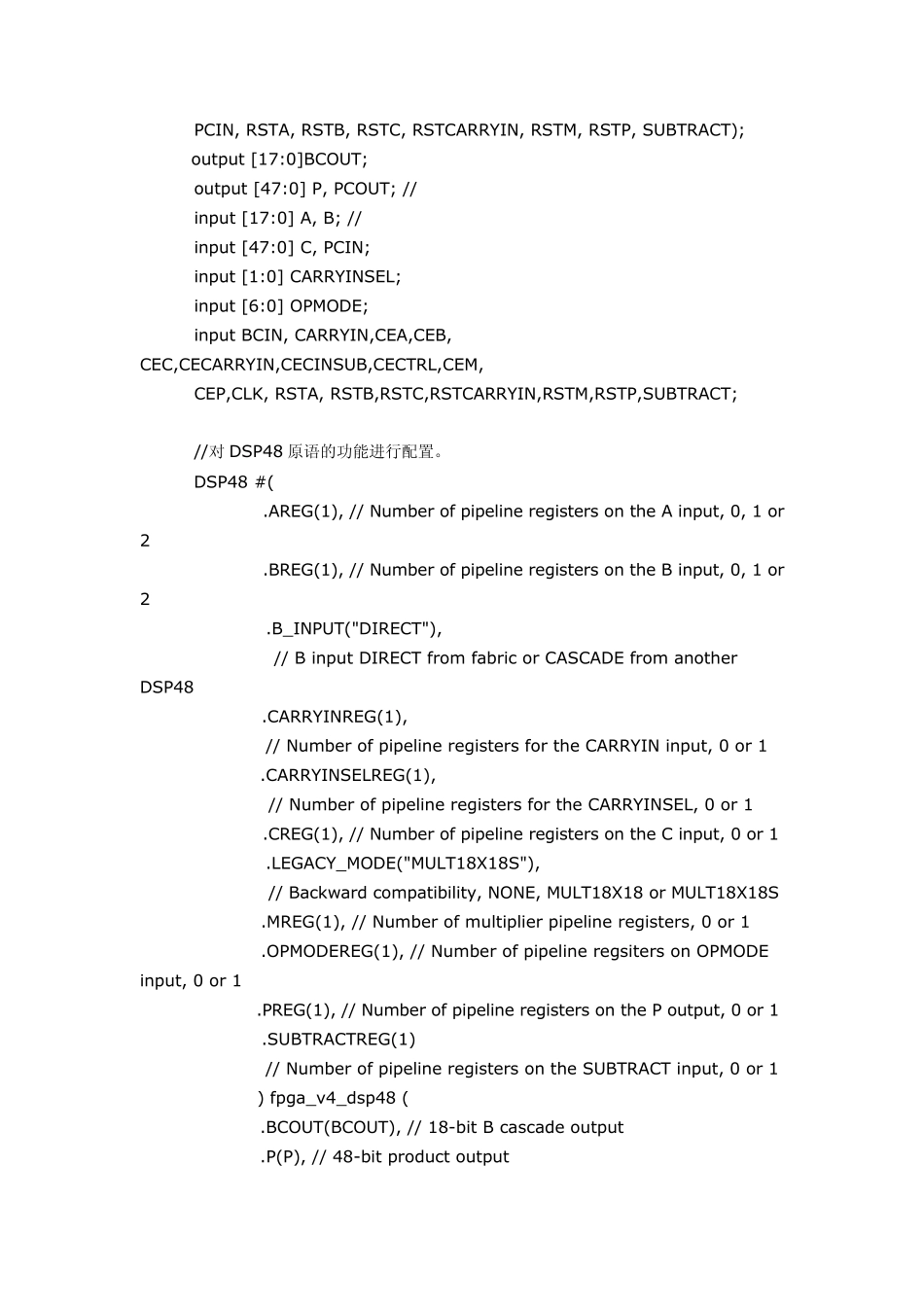

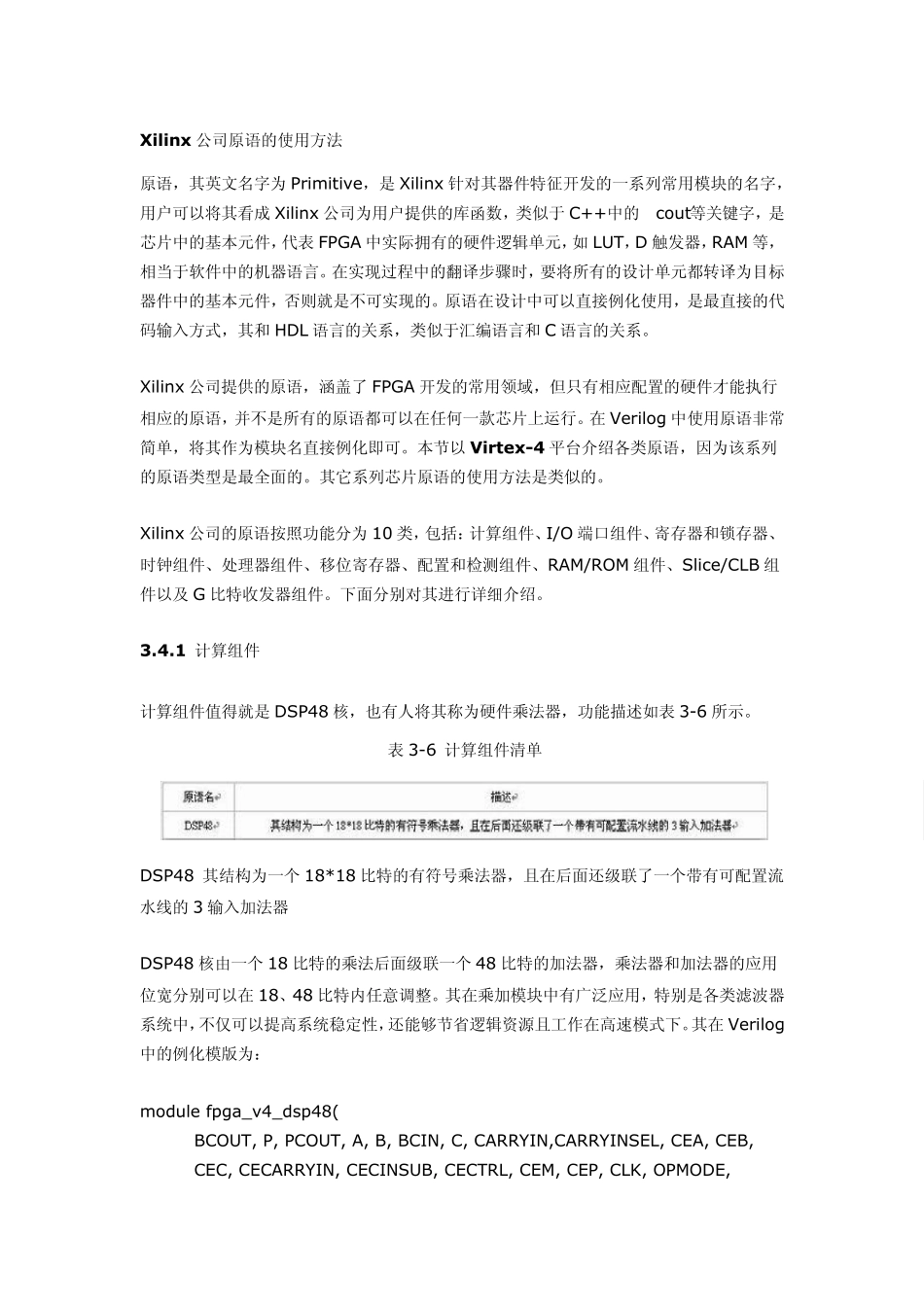

Xilinx 公司原语的使用方法 原语，其英文名字为 Primitive，是 Xilinx 针对其器件特征开发的一系列常用模块的名字，用户可以将其看成 Xilinx 公司为用户提供的库函数，类似于 C++中的“cout”等关键字，是芯片中的基本元件，代表 FPGA 中实际拥有的硬件逻辑单元，如 LUT，D 触发器，RAM 等，相当于软件中的机器语言。在实现过程中的翻译步骤时，要将所有的设计单元都转译为目标器件中的基本元件，否则就是不可实现的。原语在设计中可以直接例化使用，是最直接的代码输入方式，其和 HDL 语言的关系，类似于汇编语言和 C 语言的关系。 Xilinx 公司提供的原语，涵盖了 FPGA 开发的常用领域，但只有相应配置的硬件才能执行相应的原语，并不是所有的原语都可以在任何一款芯片上运行。在 Verilog 中使用原语非常简单，将其作为模块名直接例化即可。本节以 Virtex -4 平台介绍各类原语，因为该系列的原语类型是最全面的。其它系列芯片原语的使用方法是类似的。 Xilinx 公司的原语按照功能分为 10 类，包括：计算组件、I/O 端口组件、寄存器和锁存器、时钟组件、处理器组件、移位寄存器、配置和检测组件、RAM/ROM 组件、Slice/CLB 组件以及 G 比特收发器组件。下面分别对其进行详细介绍。 3.4.1 计算组件 计算组件值得就是 DSP48 核，也有人将其称为硬件乘法器，功能描述如表 3-6 所示。 表 3-6 计算组件清单 DSP48 其结构为一个 18*18 比特的有符号乘法器，且在后面还级联了一个带有可配置流水线的 3 输入加法器 DSP48 核由一个 18 比特的乘法后面级联一个 48 比特的加法器，乘法器和加法器的应用位宽分别可以在 18、48 比特内任意调整。其在乘加模块中有广泛应用，特别是各类滤波器系统中，不仅可以提高系统稳定性，还能够节省逻辑资源且工作在高速模式下。其在 Verilog中的例化模版为： module fpga_v4_dsp48( BCOUT, P, PCOUT, A, B, BCIN, C, CARRYIN,CARRYINSEL, CEA, CEB, CEC, CECARRYIN, CECINSUB, CECTRL, CEM, CEP, CLK, OPMODE, PCIN, RSTA, RSTB, RSTC, RSTCARRYIN, RSTM, RSTP, SUBTRACT); output [17:0]BCOUT; output [47:0] P, PCOUT; // input [17:0] A, B; // input [47:0] C, PCIN; input [1:0] CARRYINSEL; input [6:0] OPMODE; input BCIN, CARRYIN,CEA,CEB, CEC,CECARRYIN,CECINSUB,CECTRL,CEM, CEP,CLK, RST...
