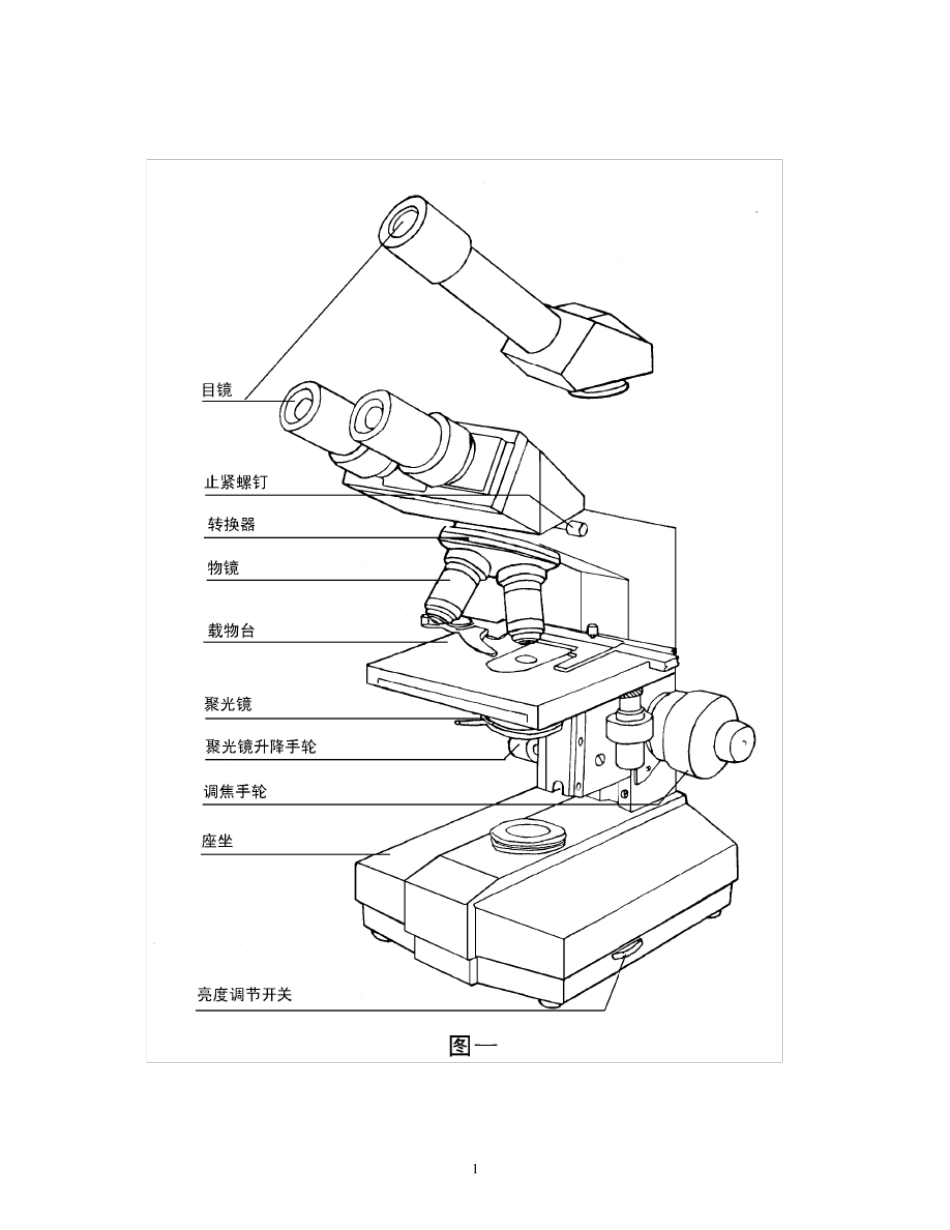

1 2 一、用途 XSZ－G 系列生物显微镜是重庆光电仪器有限公司对社会的最新奉献。她将帮助您在生物学、植物学、细胞学、病理学、药物化学、医疗卫生、环境监测、学校教学、农业科研等领域获得更多更大的成功。 二、规格与技术参数 1、总放大倍率：40×~1600× 2、目镜：10×平场目镜 16×平场目镜 3、 物镜：消色差物镜4×/0.1、10×/0.25、100×/1.25 和半平场物镜40×/0.65 4、机械筒长：160 毫米 5、机械移动载物台 横向移动范围 60 毫米 纵向移动范围 30 毫米 游标格值 0.1 毫米 6、粗微动调焦范围 25 毫米：微动调焦手轮格值为 0.002 毫米 7、阿贝式聚光镜数值孔径 NA=1.25 8、滤色片：黄、绿、蓝 三、结构和性能 G 系列生物显微镜的基本结构如图一所示。 10×、16×平场目镜为您提供了宽广平坦的视场。 所有物镜符合 DIN 标准，40×、100×（油）物镜均设有弹簧装置，能避免因使用不慎而损坏物镜及标本；新型的40×半平场物镜大大提高了成象质量。 四孔滚珠轴承内定位式物镜转换器可快速、准确地更换不同放大倍率的物镜。 粗微动调焦机构为同轴式（图二），该机构设有调节手轮，以调整粗动手轮 的松紧，以适应不同操作者的手感和防止因长期使用而产生的载物台自动下滑现象。此机构还设有限位圈，以便确定载物台上限位置，既方便使用又安全可靠。 矩形机械移动式载物台上的标本片夹，可方便地装夹标本。搬动片夹手柄，放入标本后松开手柄，标本就被夹持在载物台。纵、横向移动手轮同轴安装，使用方 3 便。载物台上刻有记取纵、横向移动量的刻尺和游标。（如图三所示）。 载物台下面的阿贝式聚光镜（图四）采用齿轮、齿条机构传动，使聚光镜升降平稳。 调整三个紧定螺钉，可使聚光镜中心和光轴重合。拨动聚光镜下的光栏调节杆，可改变孔径光栏的大小。转动滤色片框，可方便地更换不同颜色的滤色片。旋松滚花螺钉，可方便地将聚光镜取下。 XSZ－G 系列生物显微镜采用同一机架及标准配套，可供多种选择，详见《XSZ－G 系列生物显微镜标准配套表》。 凡带电光源的G 系列生物显微镜均可选购专用反光镜，以备停电时继续您的研究工作。 带电光源的G 系列生物显微镜都备有保险丝管，以确保使用安全。 四、使用 将主机取出后置于桌子上，旋出止紧螺钉，将单（双）目镜筒放入后锁紧止紧螺钉（参见图一）。 转动粗动手轮,使载物台降至最 低位置,旋上所需物镜。将标本放在载物台上,用标本片夹固定...
