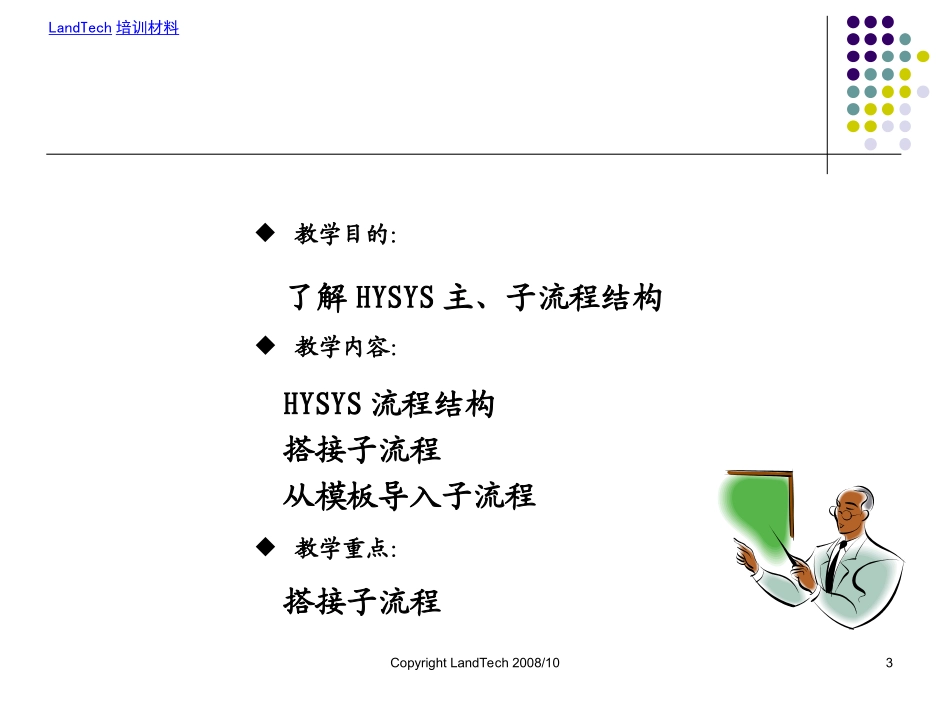

HYSYS培训教程AspenTechAspenTech战略联盟：战略联盟：陆地科学技术发展有限责任公司2008年10月HYSYS培训教程——子流程陆地科技2008年10月LandTech培训材料HYSYS子流程3CopyrightLandTech2008/10HYSYS流程结构搭接子流程从模板导入子流程搭接子流程了解HYSYS主、子流程结构教学内容：教学目的：教学重点：LandTech培训材料HYSYS子流程CopyrightLandTech2008/104请大家将文件保存为Sub.hsc流程综述：LandTech培训材料CopyrightLandTech2008/105HYSYS子流程HYSYS利用子流程模块构建多层流程结构，这种结构与文件夹与子文件夹结构相似，具有极大的灵活性，当模拟一个大型的工厂，且流程由相对完整的生产单元构成时，采用这种结构的模拟方式可使流程简捷、清晰。流程结构：LandTech培训材料HYSYS子流程CopyrightLandTech2008/106流程搭接：开始空白流程给出名称及标签完成子流程连接边界物流LandTech培训材料HYSYS子流程CopyrightLandTech2008/107连接页：Name:同一流程下不能重复，不同流程下可以重复。Tag:是子流程整个模型内的唯一标识，不超过6个字符。边界物流连接：在连接时，如果内外物流名称不同，会以主流程物流名为准LandTech培训材料HYSYS子流程CopyrightLandTech2008/108连接页：注间区分物流的位置及方向：子流程/向内子流程/向外主流程/向内主流程/向外LandTech培训材料HYSYS子流程CopyrightLandTech2008/109其它操作：MovetoOwnerFlowSheet：在子流当中选中要移出的流程，单击鼠标右键，在出现的菜单中选择Cut/PasteObjects\MovetoOwnerFlowSheet命令。CombineintoSub-FlowSheet:在主流程当中选中要移动的目标，单击鼠标右键，在出现的菜单中选择Cut/PasteObjects\ConbineintoSub-FlowSheet命令。LandTech培训材料HYSYS子流程CopyrightLandTech2008/1010练习题：尝试以读取存在模板方式(ReadanExistingTemplate)建立子流程：打开文件Gasplant.hsc并添加子流程模块，读取模板C3loop.tpl，连接外部能流ChillerQ至内部物流ChillQ，看看此时至冷循环当中的C3物流流率为多少？尝试将单侧换热的冷却器Chiller(Gasplant)及加热器Chiller(C3loop)替换为一个换热器模块以简化流程。其中，C3冷剂走壳程，冷却气体走管程，另存文件为Gasplant1。LandTech培训材料问题CopyrightLandTech2008/1011
