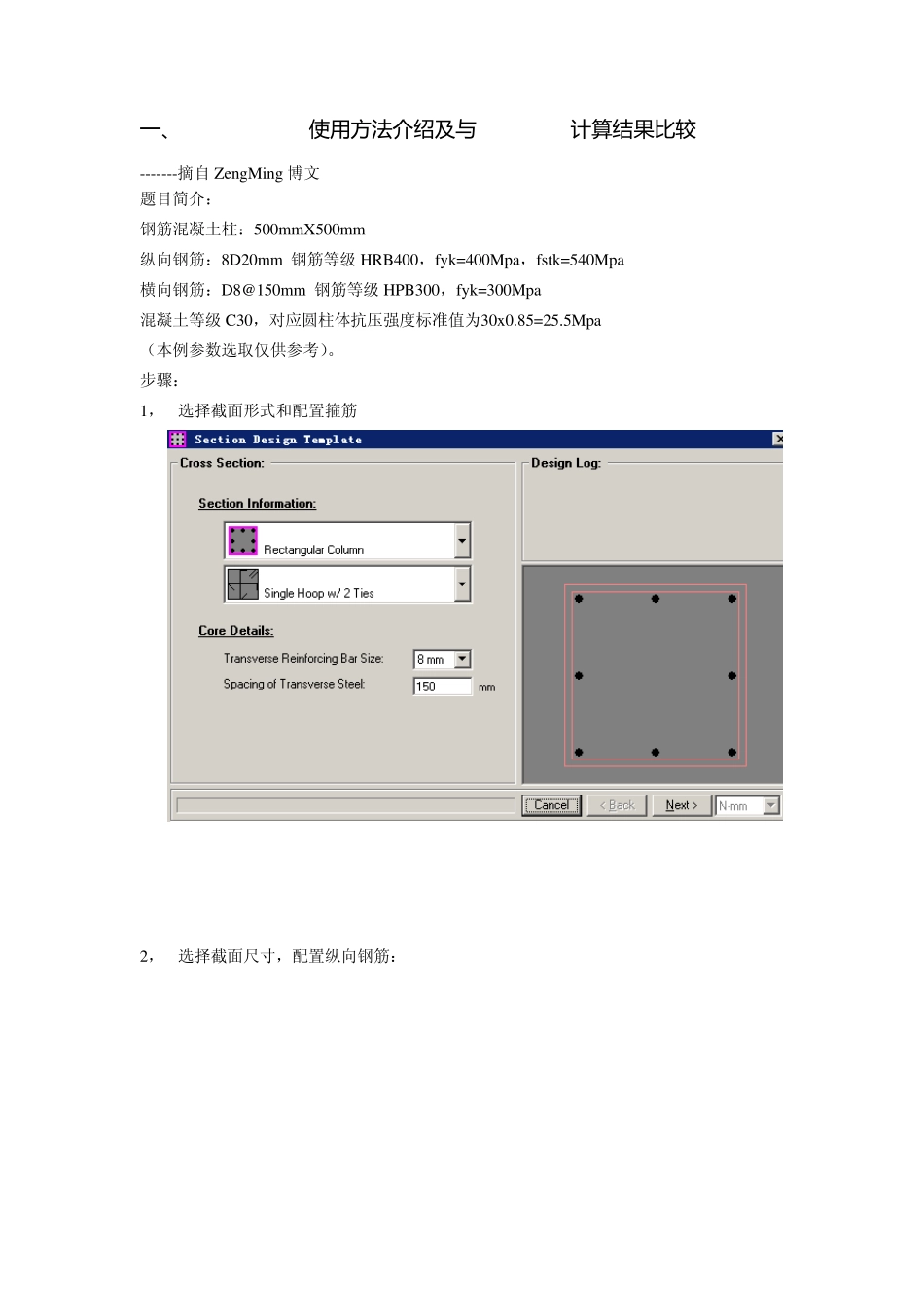

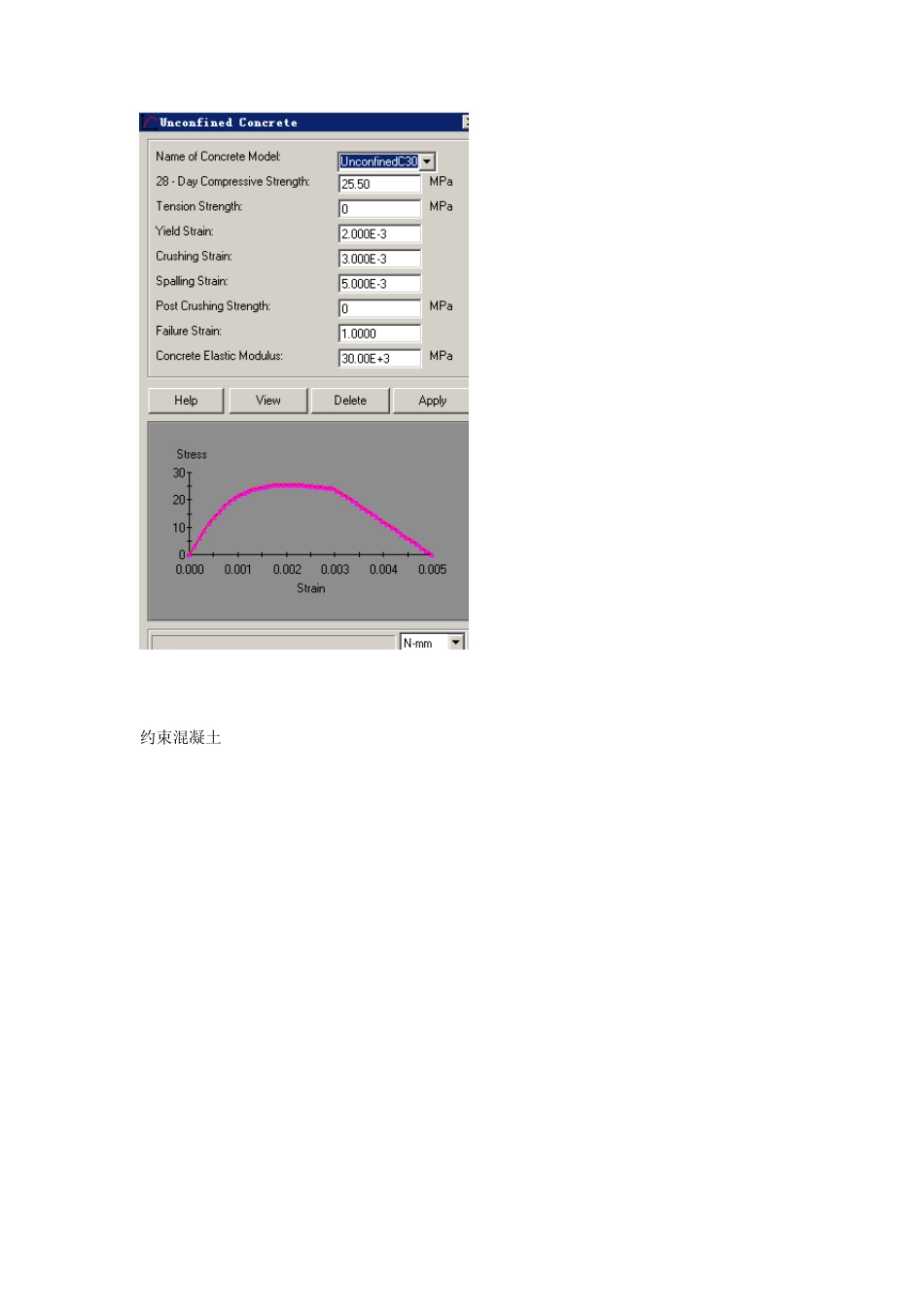

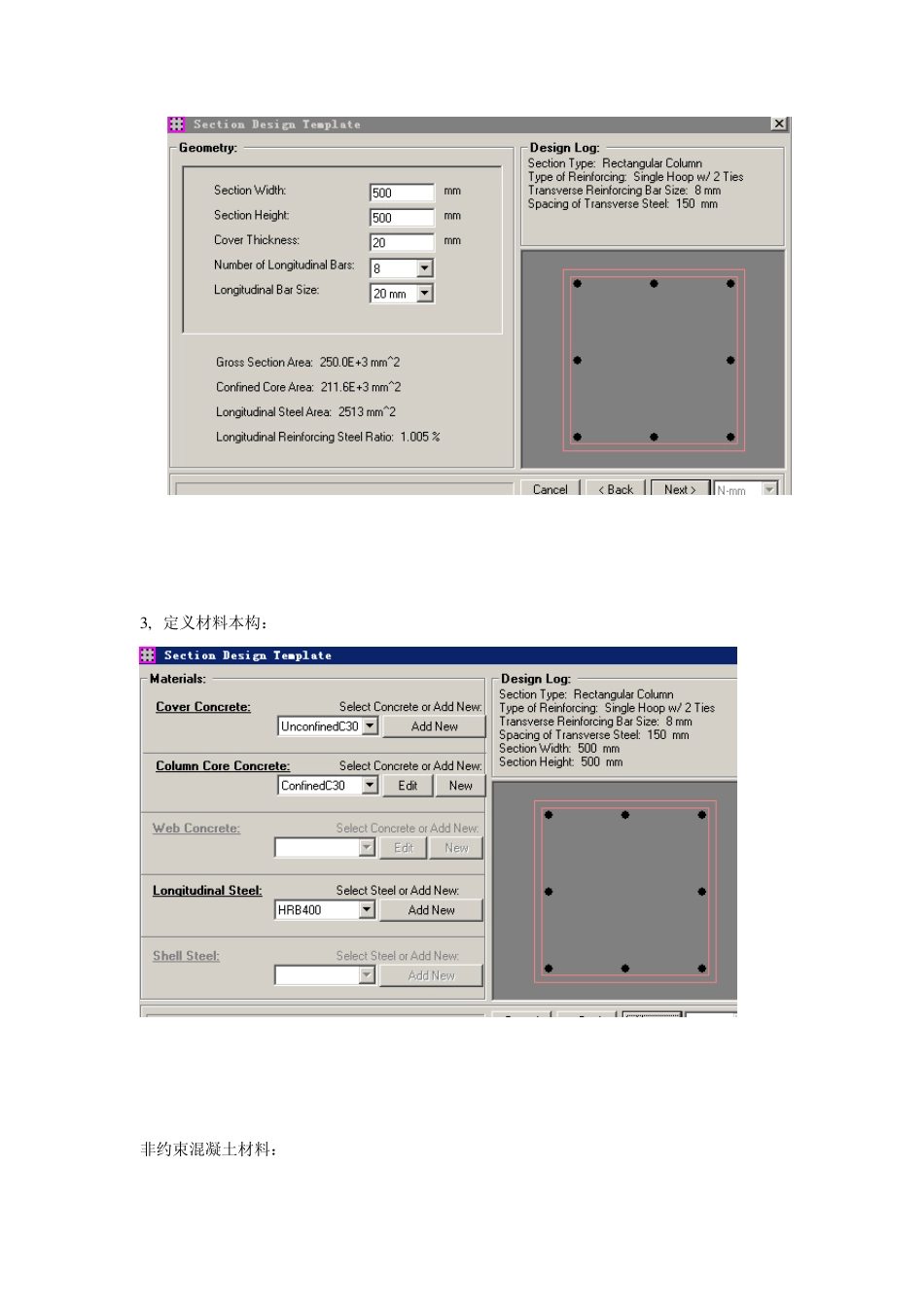

一 、XTRACT3.0.8使用方法介绍及与 SAP2000计算结果比较 -------摘自ZengMing 博文 题目简介： 钢筋混凝土柱：500mmX500mm 纵向钢筋：8D20mm 钢筋等级HRB400，fy k=400Mpa，fstk=540Mpa 横向钢筋：D8@150mm 钢筋等级HPB300，fy k=300Mpa 混凝土等级C30，对应圆柱体抗压强度标准值为30x 0.85=25.5Mpa （本例参数选取仅供参考）。 步骤： 1， 选择截面形式和配置箍筋 2， 选择截面尺寸，配置纵向钢筋： 3 , 定义材料本构： 非约束混凝土材料： 约束混凝土 纵向钢筋： 4， 定义纤维尺寸，生成分析截面 5，定义加载工况 计算弯矩曲率曲线工况 计算轴力-弯矩相关曲线工况 定义弯矩2 -弯矩3 相关曲线工况 , 6，运行分析，查看分析结果 点击 ，运行所有的分析，分析结果在界面自动出现。 弯矩-曲率曲线 轴力-弯矩相关性曲线 弯矩2 -弯矩3 相关性曲线 7， 提取分析结果 点击 ，然后选择section1，然后选择M-C 工况，选择Section Ou tpu t。 同理可以绘制出轴力-弯矩相关曲线，在此不再赘述。 在SAP2000截面求解器中编辑此截面，并与之对比。 1， 截面信息 由上图可知，两种软件在弹性阶段基本重合，在塑性阶段，Xtract 计算的弯矩要比SAP2000计算的要大。 二 、关于其中强度值选取的讨论 1， 详细见混规 P286页。立方体抗压强度为 C30为例，立方体抗压强度标准值为30MPa，考虑实验的因素，试件混凝土强度为30x0.88=26.4Mpa，转换为棱柱体抗压强度，再折减0.76，即26.4x0.76=20.064Mpa，即表4.1.3-1所示混凝土轴心抗压强度20.1Mpa。 2， Xtract根据ACI规范或软件设计者本意（陆新征老师建议），取圆柱体抗压强度，圆柱体抗压强度为0.79x26.4Mpa=20.856Mpa，这与棱柱体抗压强度20.1Mpa比较接近的，即轴心混凝土轴心抗压强度。 3， 之前我写在XTRACT操作介绍的取值是30x0.85=25.5是错误的，若误导了大家，在此给予致歉，特在此纠正，同时也欢迎更多朋友多多交流。 三、Xtract 截面分析小软件应用 这是第一篇博文，本着做好一个结构人的使命，我想写一下xtract这个软件，刚刚完成的地震工程学的作业全靠它了。xtract软件是美国 Imbsen公司销售的，用来进行混凝土构件截面 Momen-phi分析的小程序，可以很快速的对混凝土截面画出 M-phi曲线和 N-M相关曲线，是科研和设计非常实用的软件。 和任何人性化的软件一样，xtract支持命令流操作，以梁截面 beam.xbj为例： 图1：beam.xbj的...
