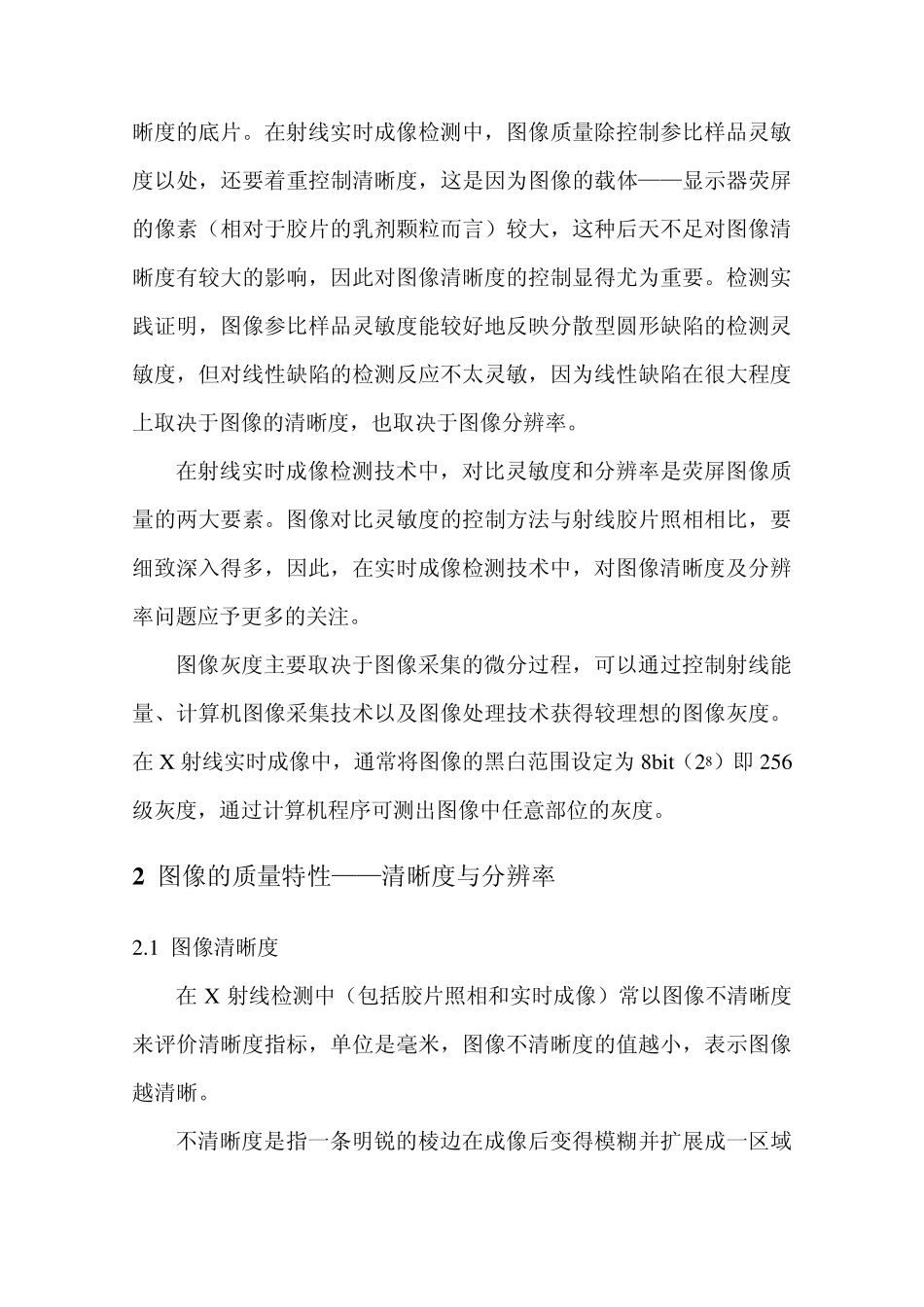

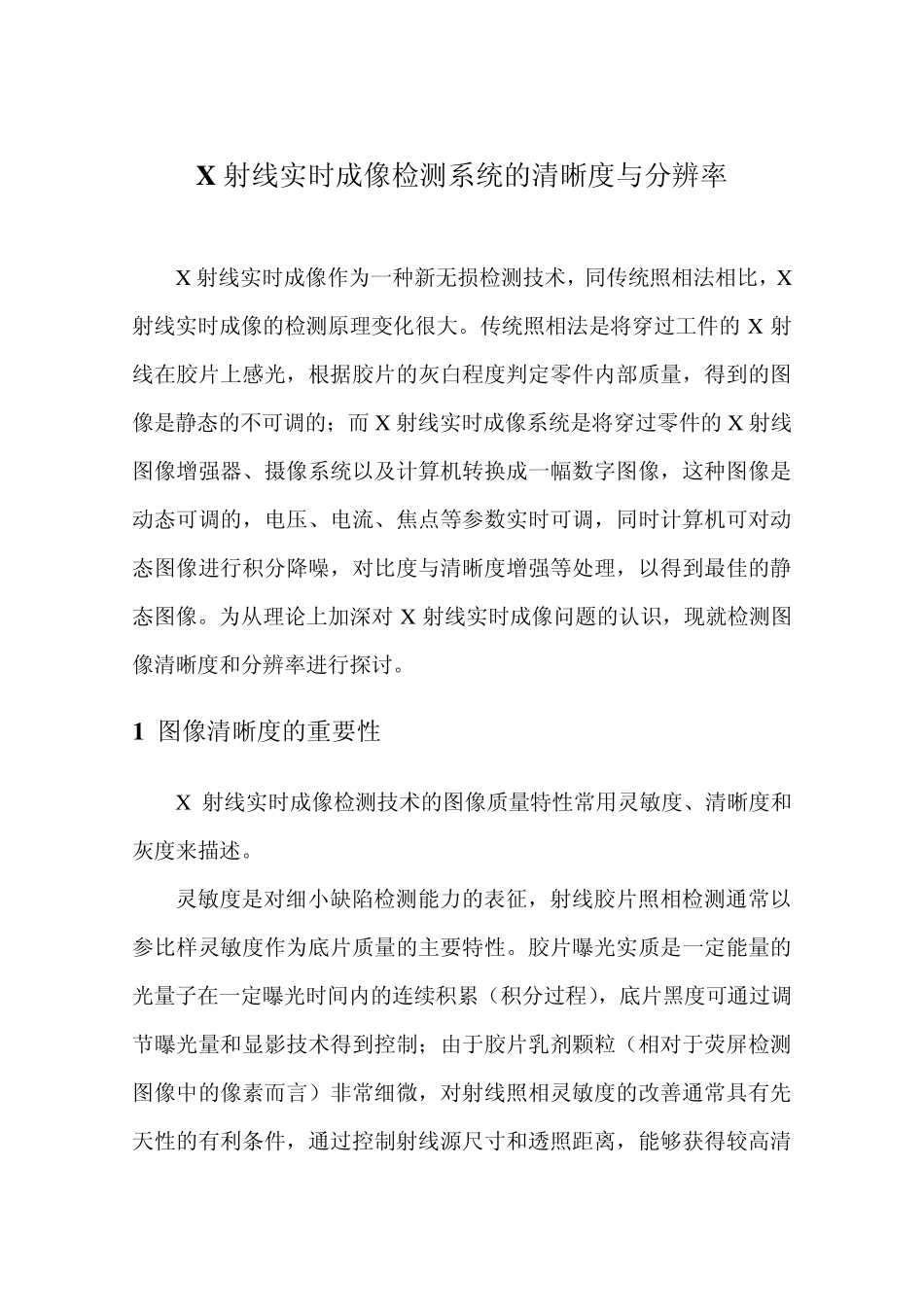

X 射线实时成像检测系统的清晰度与分辨率 X 射线实时成像作为一种新无损检测技术,同传统照相法相比,X射线实时成像的检测原理变化很大。传统照相法是将穿过工件的X 射线在胶片上感光,根据胶片的灰白程度判定零件内部质量,得到的图像是静态的不可调的;而X 射线实时成像系统是将穿过零件的X 射线图像增强器、摄像系统以及计算机转换成一幅数字图像,这种图像是动态可调的,电压、电流、焦点等参数实时可调,同时计算机可对动态图像进行积分降噪,对比度与清晰度增强等处理,以得到最佳的静态图像。为从理论上加深对 X 射线实时成像问题的认识,现就检测图像清晰度和分辨率进行探讨。 1 图像清晰度的重要性 X射线实时成像检测技术的图像质量特性常用灵敏度、清晰度和灰度来描述。 灵敏度是对细小缺陷检测能力的表征,射线胶片照相检测通常以参比样灵敏度作为底片质量的主要特性。胶片曝光实质是一定能量的光量子在一定曝光时间内的连续积累(积分过程),底片黑度可通过调节曝光量和显影技术得到控制;由于胶片乳剂颗粒(相对于荧屏检测图像中的像素而言)非常细微,对射线照相灵敏度的改善通常具有先天性的有利条件,通过控制射线源尺寸和透照距离,能够获得较高清晰度的底片。在射线实时成像检测中,图像质量除控制参比样品灵敏度以处,还要着重控制清晰度,这是因为图像的载体——显示器荧屏的像素(相对于胶片的乳剂颗粒而言)较大,这种后天不足对图像清晰度有较大的影响,因此对图像清晰度的控制显得尤为重要。检测实践证明,图像参比样品灵敏度能较好地反映分散型圆形缺陷的检测灵敏度,但对线性缺陷的检测反应不太灵敏,因为线性缺陷在很大程度上取决于图像的清晰度,也取决于图像分辨率。 在射线实时成像检测技术中,对比灵敏度和分辨率是荧屏图像质量的两大要素。图像对比灵敏度的控制方法与射线胶片照相相比,要细致深入得多,因此,在实时成像检测技术中,对图像清晰度及分辨率问题应予更多的关注。 图像灰度主要取决于图像采集的微分过程,可以通过控制射线能量、计算机图像采集技术以及图像处理技术获得较理想的图像灰度。在X 射线实时成像中,通常将图像的黑白范围设定为8bit(28)即 256级灰度,通过计算机程序可测出图像中任意部位的灰度。 2 图像的质量特性——清晰度与分辨率 2.1 图像清晰度 在X 射线检测中(包括胶片照相和实时成像)常以图像不清晰度来评价清晰度指标,单位是毫米,图像不清晰度的值...
