Y134液压支架出厂图册VIP免费

Y134液压支架出厂图册_第1页
1/68

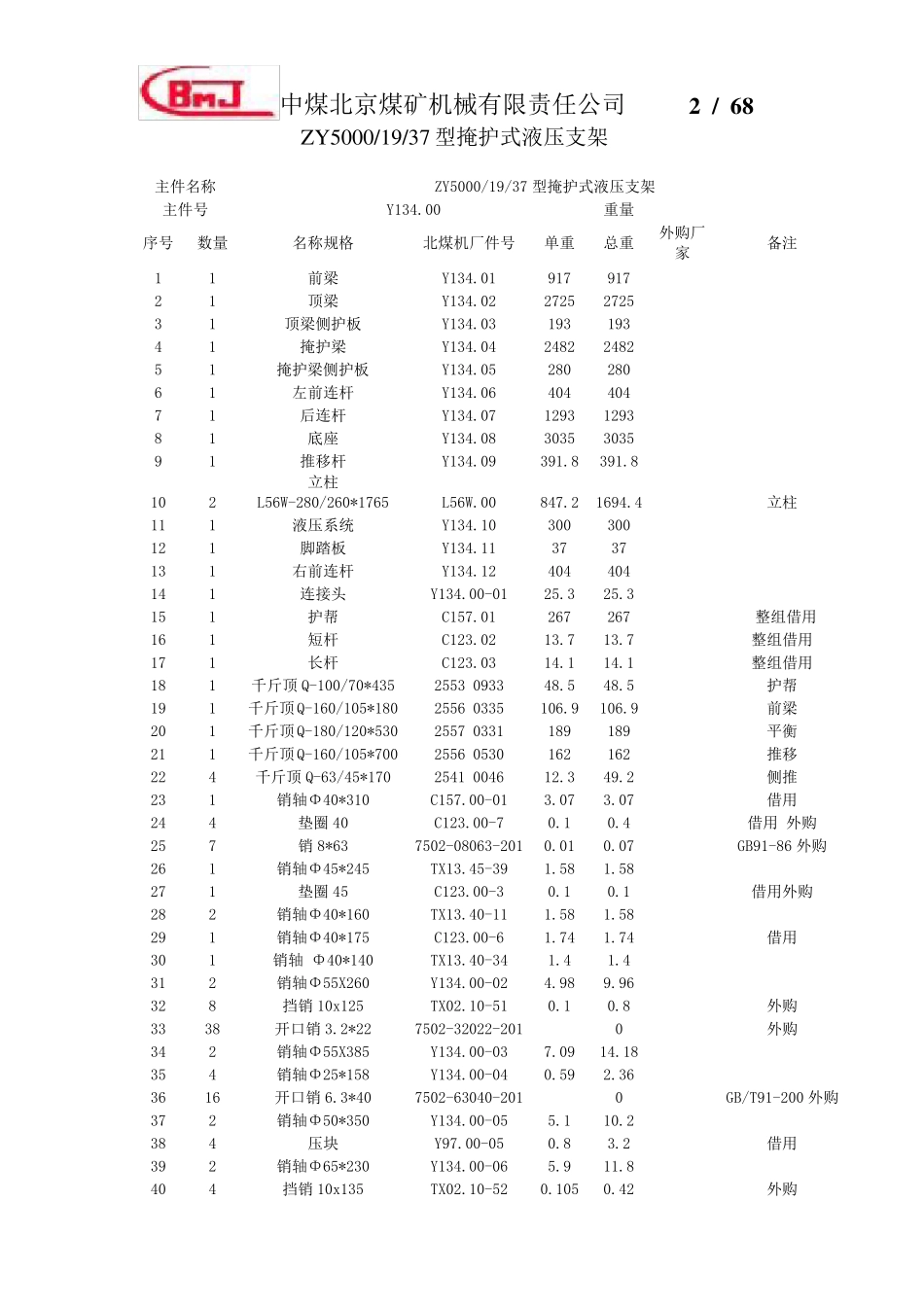

Y134液压支架出厂图册_第2页
2/68

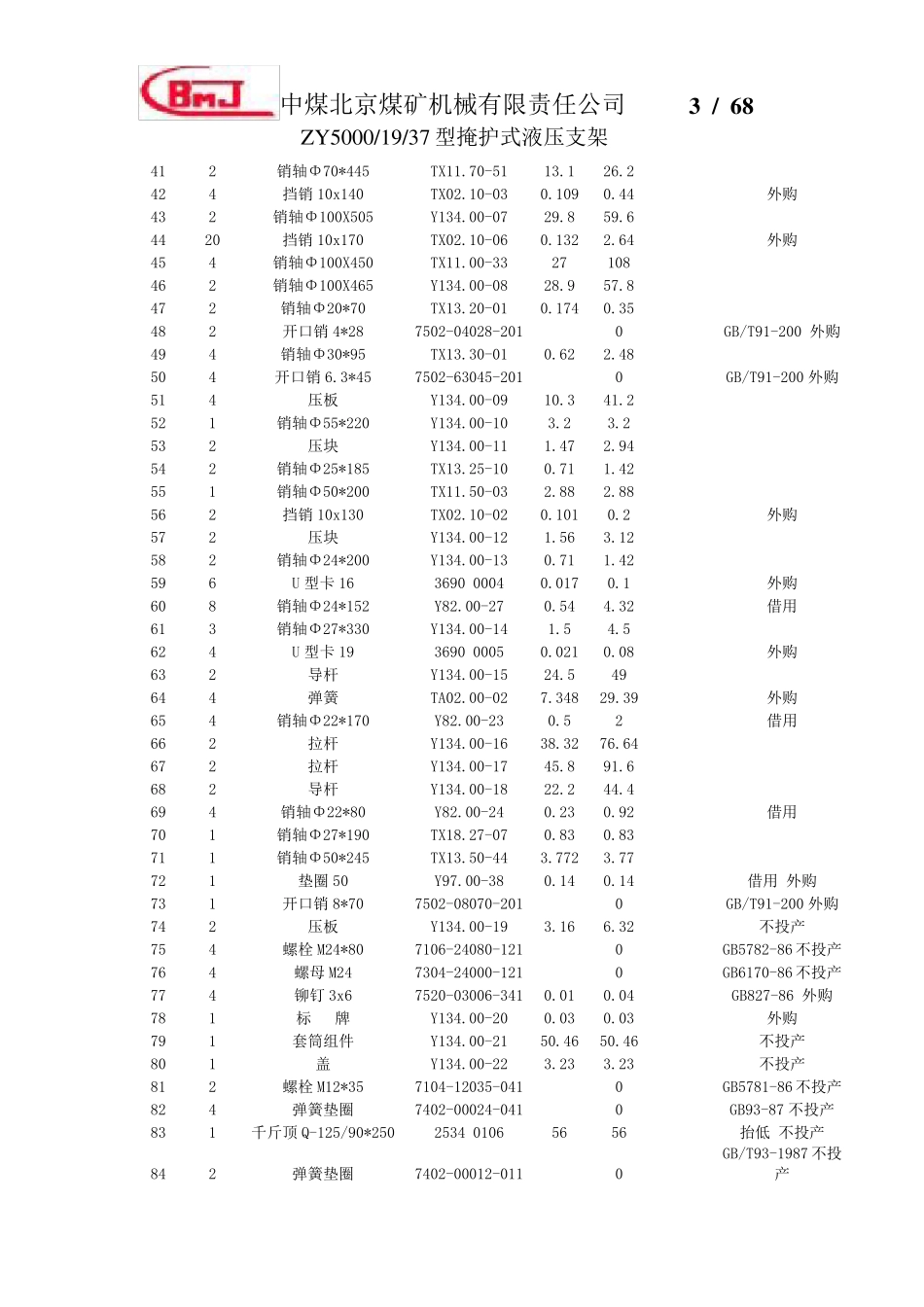

Y134液压支架出厂图册_第3页
3/68
中煤北京煤矿机械有限责任公司 ZY5000/19/37 型掩护式液压支架 1 / 6 8 中煤北京煤矿机械有限责任公司 2 / 6 8 ZY5000/19/37 型掩护式液压支架 主件名称 ZY5000/19/37 型掩护式液压支架 主件号 Y134.00 重量 序号 数量 名称规格 北煤机厂件号 单重 总重 外购厂家 备注 1 1 前梁 Y134.01 917 917 2 1 顶梁 Y134.02 2725 2725 3 1 顶梁侧护板 Y134.03 193 193 4 1 掩护梁 Y134.04 2482 2482 5 1 掩护梁侧护板 Y134.05 280 280 6 1 左前连杆 Y134.06 404 404 7 1 后连杆 Y134.07 1293 1293 8 1 底座 Y134.08 3035 3035 9 1 推移杆 Y134.09 391.8 391.8 10 2 立柱L56W-280/260*1765 L56W.00 847.2 1694.4 立柱 11 1 液压系统 Y134.10 300 300 12 1 脚踏板 Y134.11 37 37 13 1 右前连杆 Y134.12 404 404 14 1 连接头 Y134.00-01 25.3 25.3 15 1 护帮 C157.01 267 267 整组借用 16 1 短杆 C123.02 13.7 13.7 整组借用 17 1 长杆 C123.03 14.1 14.1 整组借用 18 1 千斤顶Q-100/70*435 2553 0933 48.5 48.5 护帮 19 1 千斤顶Q-160/105*180 2556 0335 106.9 106.9 前梁 20 1 千斤顶Q-180/120*530 2557 0331 189 189 平衡 21 1 千斤顶Q-160/105*700 2556 0530 162 162 推移 22 4 千斤顶Q-63/45*170 2541 0046 12.3 49.2 侧推 23 1 销轴Φ40*310 C157.00-01 3.07 3.07 借用 24 4 垫圈 40 C123.00-7 0.1 0.4 借用 外购 25 7 销8*63 7502-08063-201 0.01 0.07 GB91-86 外购 26 1 销轴Φ45*245 TX13.45-39 1.58 1.58 27 1 垫圈 45 C123.00-3 0.1 0.1 借用外购 28 2 销轴Φ40*160 TX13.40-11 1.58 1.58 29 1 销轴Φ40*175 C123.00-6 1.74 1.74 借用 30 1 销轴 Φ40*140 TX13.40-34 1.4 1.4 31 2 销轴Φ55X260 Y134.00-02 4.98 9.96 32 8 挡销10x125 TX02.10-51 0.1 0.8 外购 33 38 开口销3.2*22 7502-32022-201 0 外购 34 2 销轴Φ55X385 Y134.00-03 7.09 14.18 35 4 销轴Φ25*158 Y134.00-04 0.59 2.36 36 16 开口销6.3*40 7502-63040-201 0 GB/T91-200 外购 37 2 销轴Φ50*350 Y134.00-05 5.1 10.2 38 4 压块 Y97.00-05 0.8 3.2 借用 39 2 销轴Φ65*230 Y...
