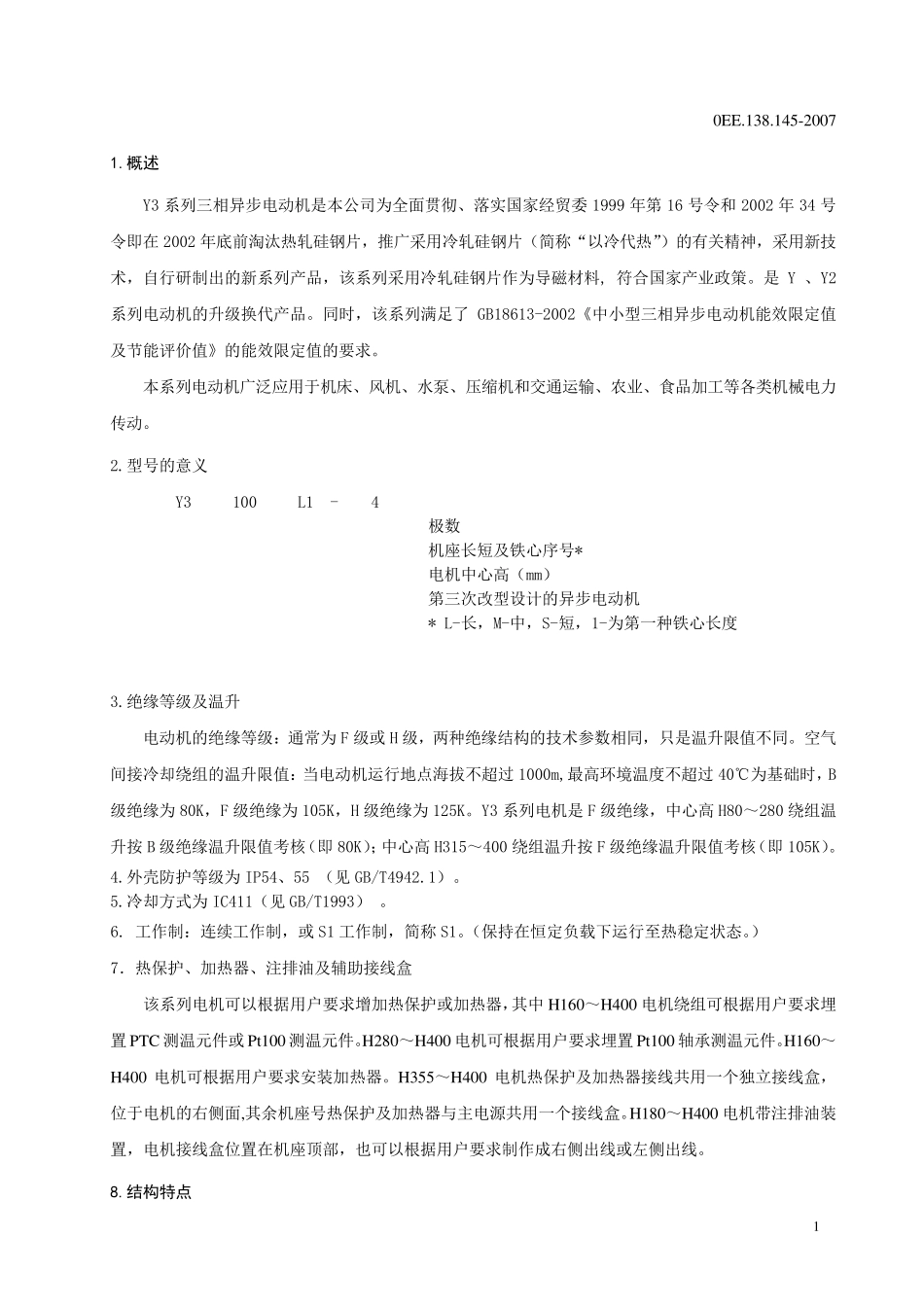

佳木斯电机股份有限公司企业标准 0EE.138.145-2007 Y3 系列三相异步电动机 产品样本 2007-11-30 发布 2007-11-30 实施 佳木斯电机股份 有 限 公 司 发 布 0EE.138.145-2007 1 1.概述 Y3 系列三相异步电动机是本公司为全面贯彻、落实国家经贸委1999 年第16 号令和2002 年34 号令即在2002 年底前淘汰热轧硅钢片，推广采用冷轧硅钢片（简称“以冷代热”）的有关精神，采用新技术，自行研制出的新系列产品，该系列采用冷轧硅钢片作为导磁材料, 符合国家产业政策。是Y 、Y2系列电动机的升级换代产品。同时，该系列满足了 GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》的能效限定值的要求。 本系列电动机广泛应用于机床、风机、水泵、压缩机和交通运输、农业、食品加工等各类机械电力传动。 2.型号的意义 Y3 100 L1 - 4 极数 机座长短及铁心序号* 电机中心高（mm） 第三次改型设计的异步电动机 * L-长，M-中，S-短，1-为第一种铁心长度 3.绝缘等级及温升 电动机的绝缘等级：通常为F 级或H 级，两种绝缘结构的技术参数相同，只是温升限值不同。空 气间 接 冷却 绕 组 的温升限值：当 电动机运行地 点 海 拔 不超 过 1000m,最 高环 境 温度不超 过 40℃ 为基 础 时，B级绝缘为80K，F 级绝缘为105K，H 级绝缘为125K。Y3 系列电机是F 级绝缘，中心高H80～ 280 绕 组 温升按 B 级绝缘温升限值考 核 （即80K）； 中心高H315～ 400 绕 组 温升按 F 级绝缘温升限值考 核 （即105K）。 4.外 壳 防 护 等级为IP54、55 （见 GB/T4942.1）。 5.冷却 方 式 为IC411（见 GB/T1993） 。 6. 工作制：连 续 工作制，或S1 工作制，简称S1。（保 持 在恒 定负 载 下 运行至 热稳 定状 态 。） 7． 热保 护 、加热器 、注 排 油 及辅 助 接 线 盒 该系列电机可 以根 据 用户 要求增 加热保 护 或加热器 ，其 中 H160～ H400 电机绕 组 可 根 据 用户 要求埋置 PTC 测 温元 件 或Pt100 测 温元 件 。H280～ H400 电机可 根 据 用户 要求埋 置 Pt100 轴 承 测 温元 件 。H160～H400 电机可 根 据 用户 要求安 装 加热器 。H355～ H400 电机热保 护 及加热器 接 线 共 用一个 独 立 接 线 盒 ，位 于电机的右 侧 面,其 余 机座号热保 护 及加热器 与...
