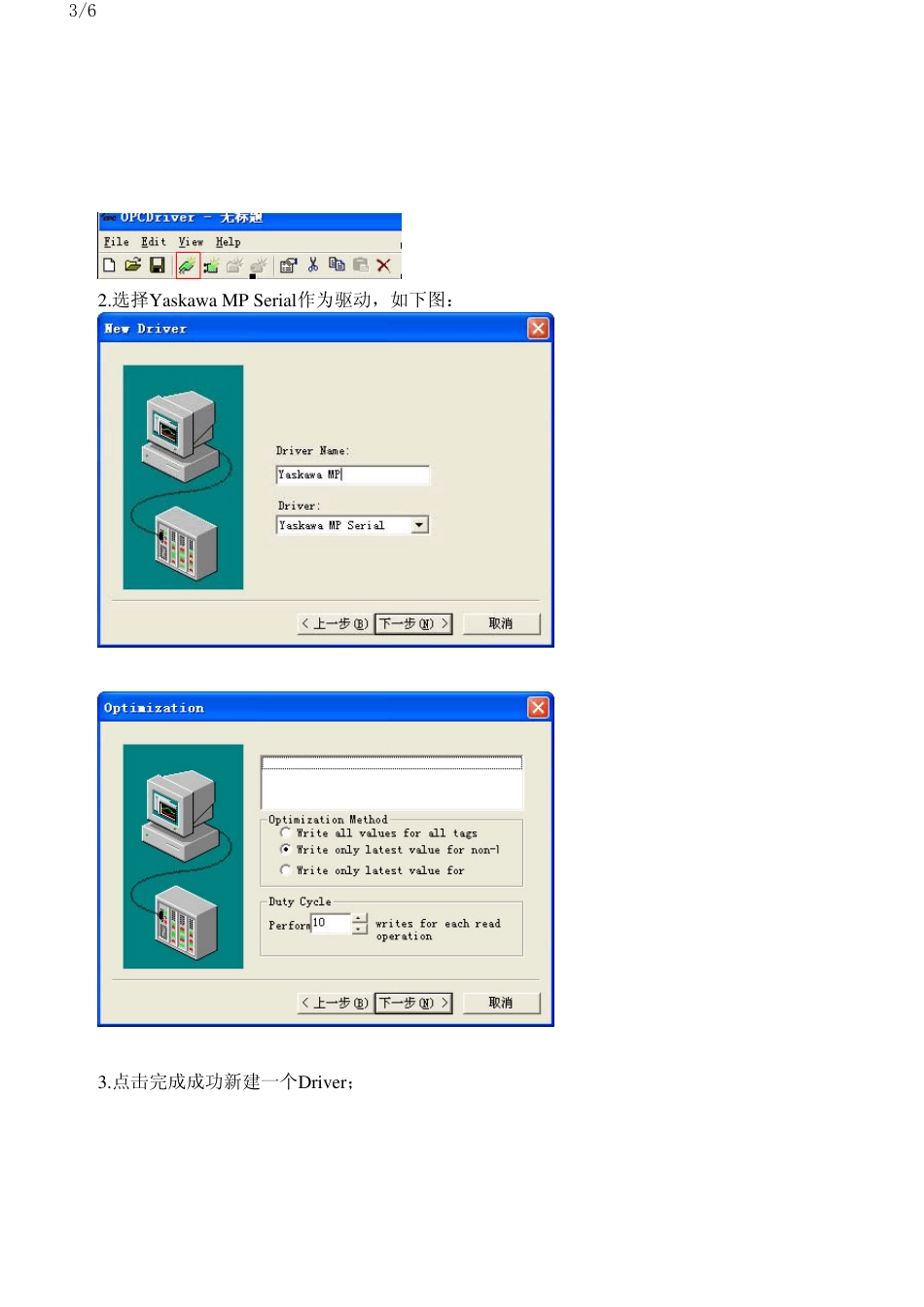

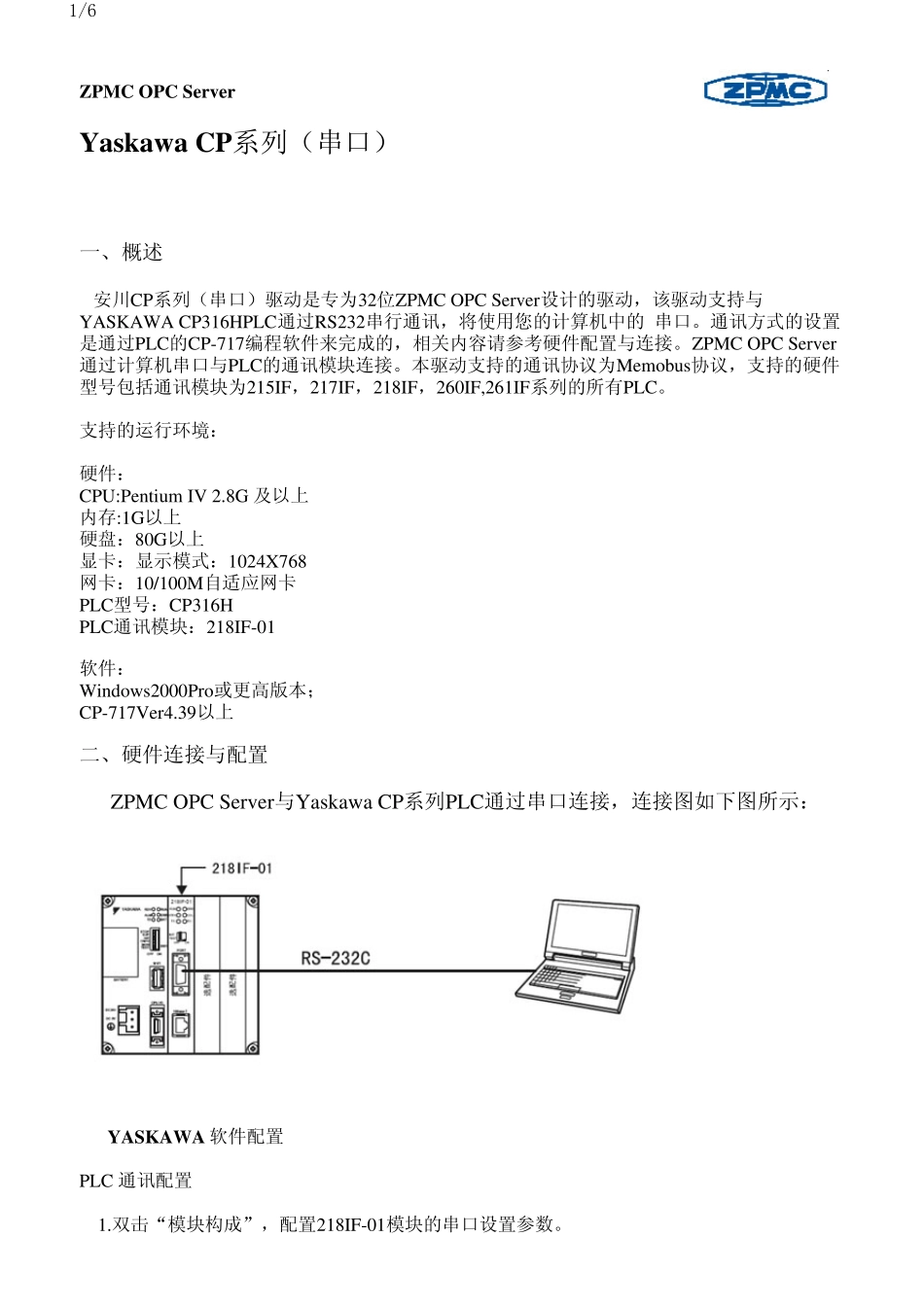

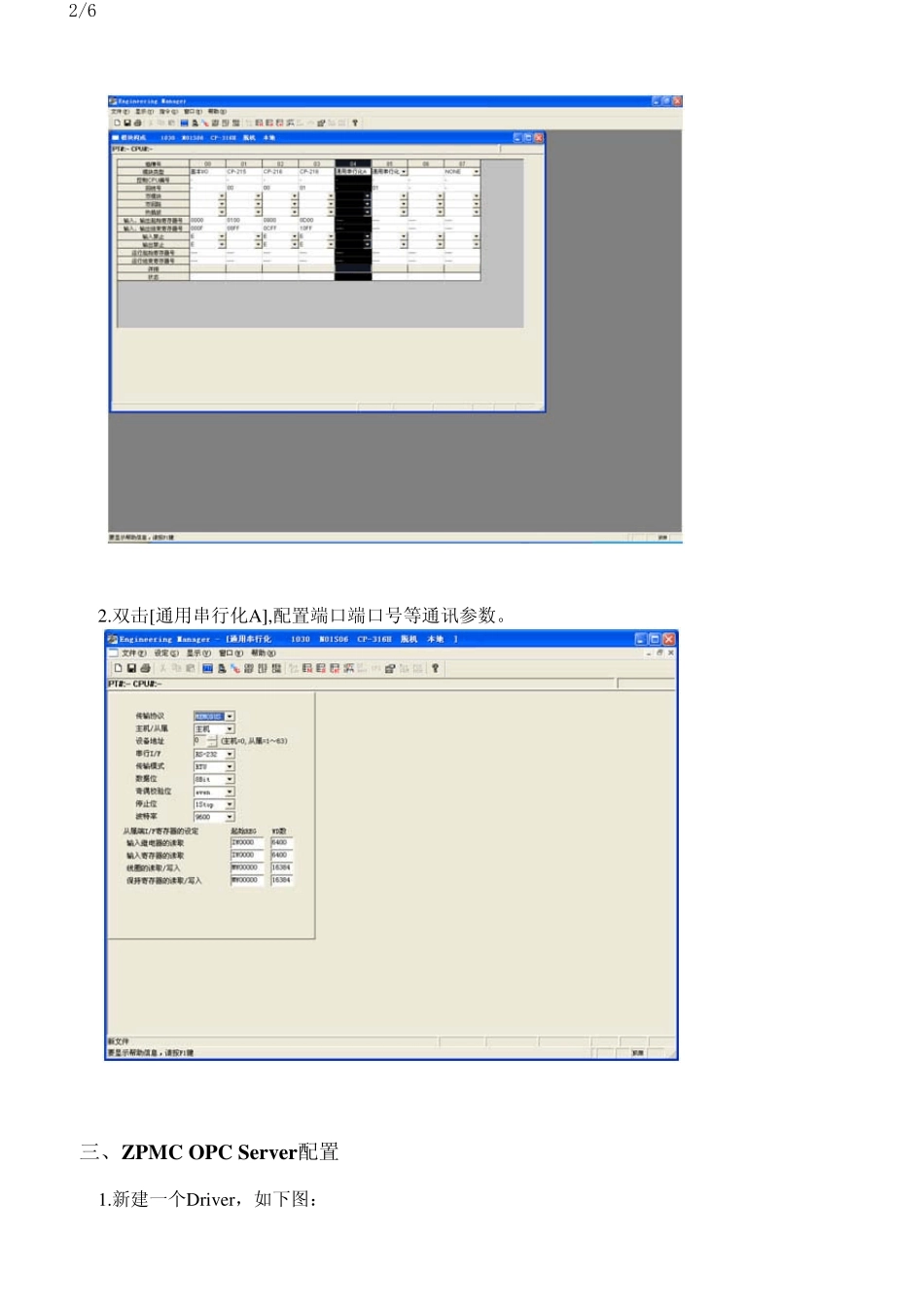

ZPMC OPC Server Yaskaw a CP系列（串口） 一、概述 安川CP系列（串口）驱动是专为32位ZPMC OPC Server设计的驱动，该驱动支持与YASKAWA CP316HPLC通过RS232串行通讯，将使用您的计算机中的 串口。通讯方式的设置是通过PLC的CP-717编程软件来完成的，相关内容请参考硬件配置与连接。ZPMC OPC Server通过计算机串口与PLC的通讯模块连接。本驱动支持的通讯协议为Memobus协议，支持的硬件型号包括通讯模块为215IF，217IF，218IF，260IF,261IF系列的所有PLC。 支持的运行环境： 硬件： CPU:Pentium IV 2.8G 及以上 内存:1G以上 硬盘：80G以上 显卡：显示模式：1024X768 网卡：10/100M自适应网卡 PLC型号：CP316H PLC通讯模块：218IF-01 软件： Window s2000Pro或更高版本； CP-717Ver4.39以上 二、硬件连接与配置 ZPMC OPC Server与Yaskaw a CP系列PLC通过串口连接，连接图如下图所示： YASKAWA 软件配置 PLC 通讯配置 1.双击“模块构成”，配置218IF-01模块的串口设置参数。 1/6 2.双击[通用串行化A],配置端口端口号等通讯参数。 三、ZPMC OPC Server配置 1.新建一个Driv er，如下图： 2/6 2.选择Yaskaw a MP Serial作为驱动，如下图： 3.点击完成成功新建一个Driver； 3/6 4.为这个驱动新建一个Dev ice，如下图： 5.Driv er Name处将显示Dev ice所属的Driv er名； 6.按如下图输入通讯信息： 4/6 7.点击完成，ZPMC OPC Serv er配置完成。 四、IO变量定义 Memory Ty pe Range Data Ty pe Access Inpu t Bits IB0000.b – IBFFFE.b (b is bit nu mber 0x 0 – 0x F) Boolean Read Only Ou tpu t Bits MB00000.b – MB65534.b (b is bit nu mber 0x 0 – 0x F) Boolean Read/Write Inpu t Registers IW0000 – IWFFFE IW0000.b – IWFFFE.b (b is bit nu mber 0x 0 – 0x F) IL0000 – ILFFFD Short, Word, BCD Boolean Long, DWord, LBCD Read Only 5/6IF0000 – IFFFFD Float Ou tpu t Registers MW00000 – MW65534 MW00000.b – MW65534.b (b is bit nu mber 0x 0 – 0x F) ML00000 – ML65533 MF00000 – MF65533 Short, Word, BCD Boolean Long, DWord, LBCD Float Read/Write 6/6
