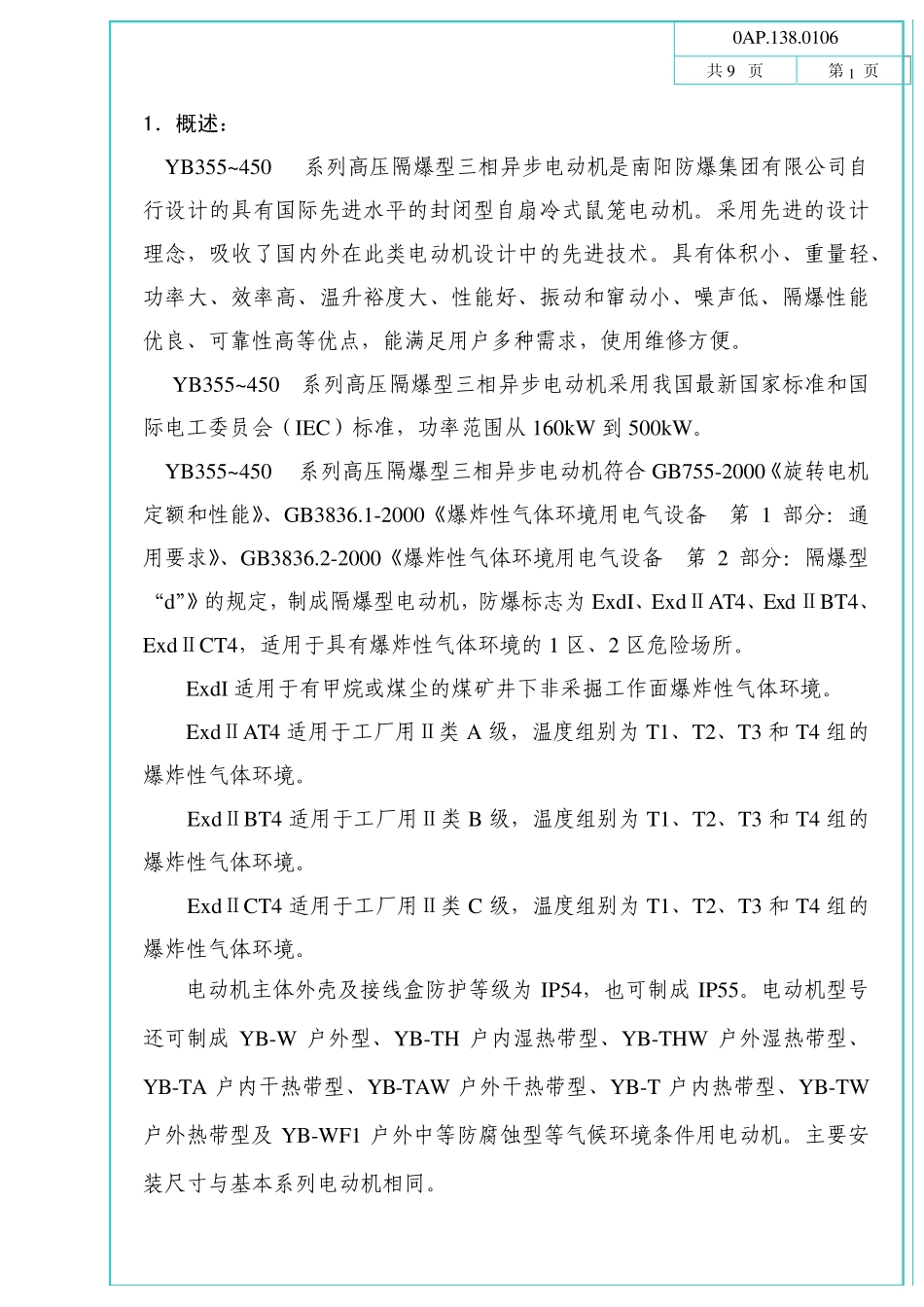

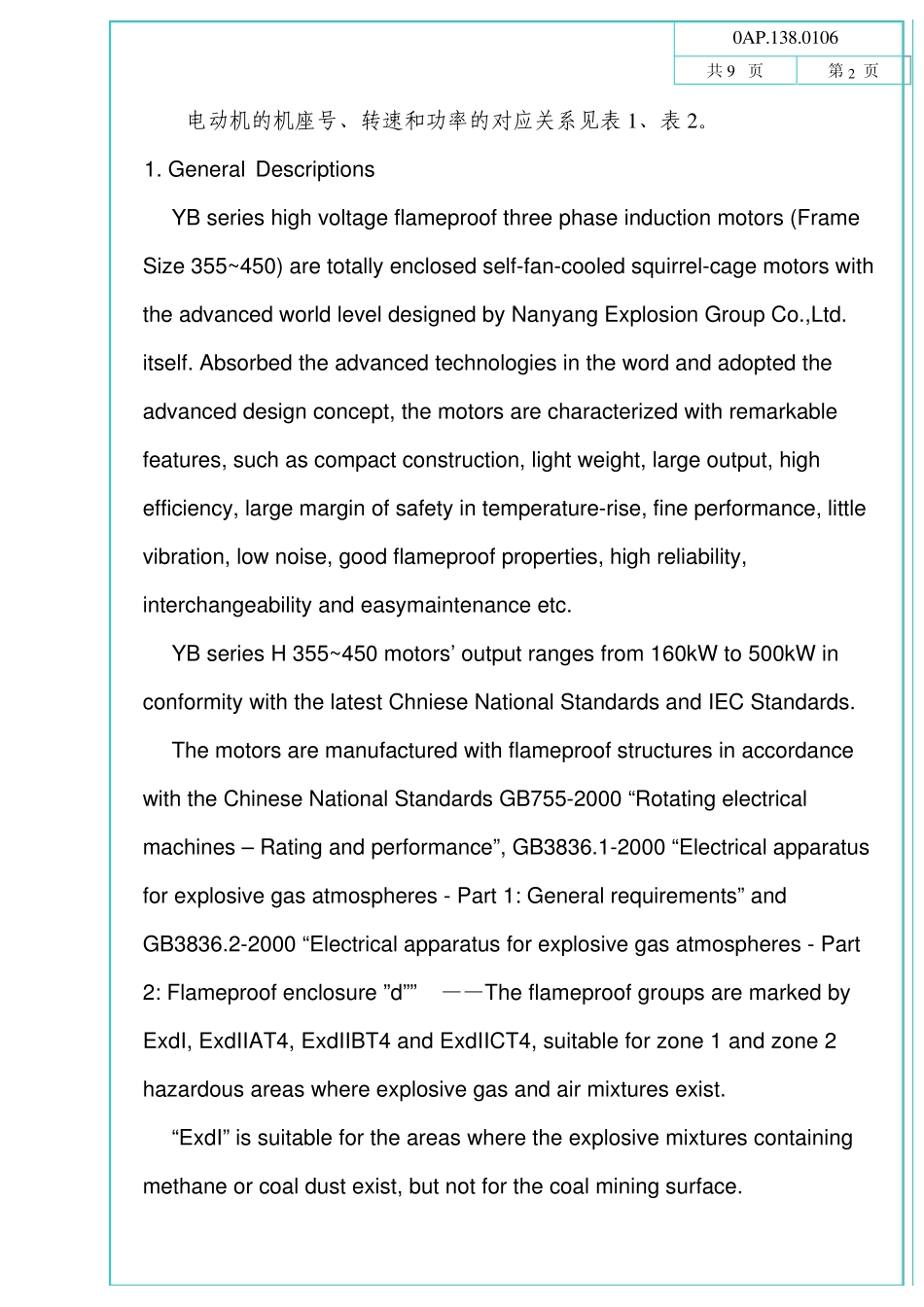

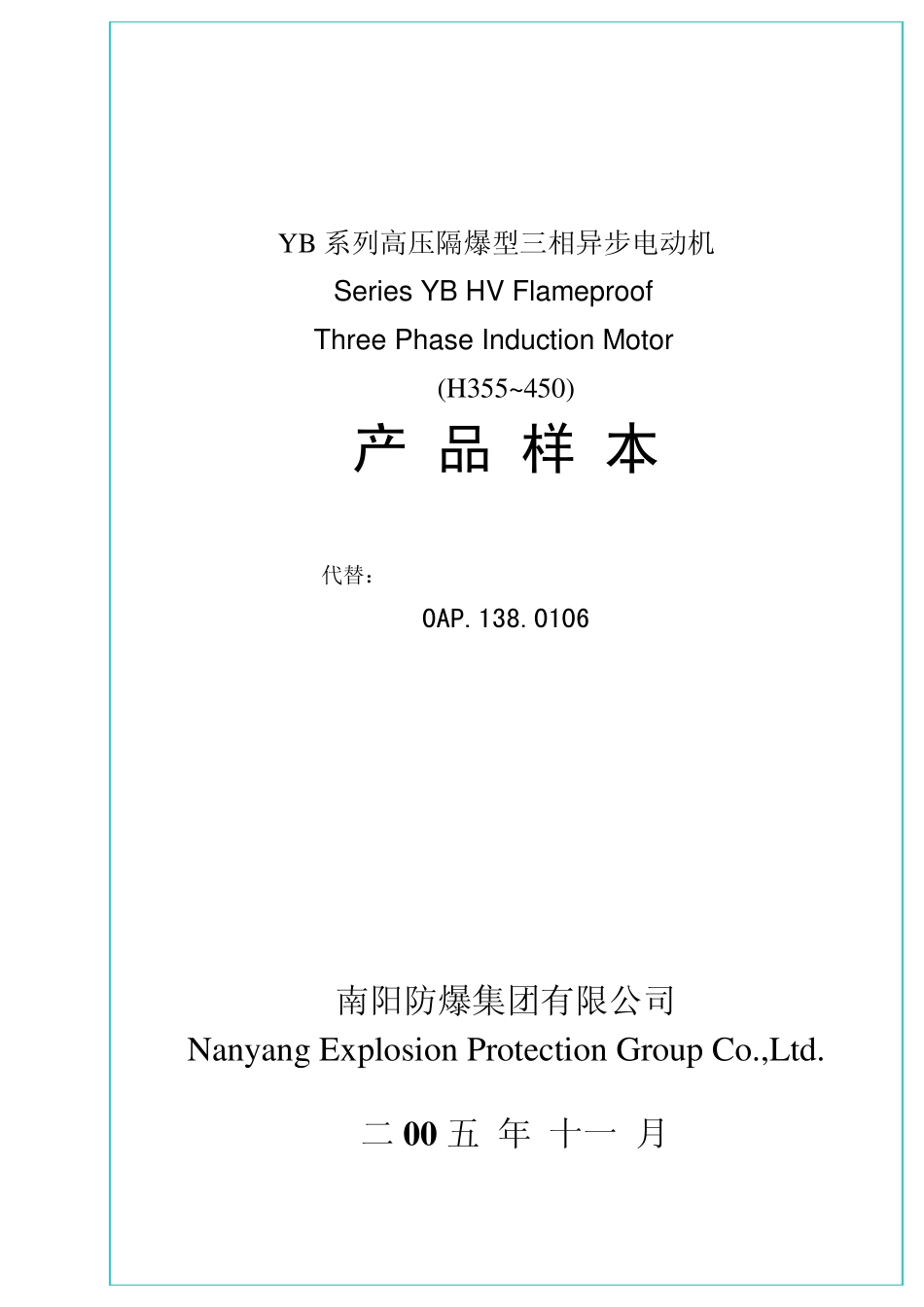

YB 系列高压隔爆型三相异步电动机 Series YB HV Flameproof Three Phase Indu ction Motor (H355~450) 产 品 样 本 0AP.138.0106 南阳防爆集团有限公司 Nanyang Explosion Protection Group Co.,Ltd. 代替： 二 0 0 五 年 十一 月 0AP.138.0106 共 9 页 第 1 页 1．概述： YB355~450系列高压隔爆型三相异步电动机是南阳防爆集团有限公司自行设计的具有国际先进水平的封闭型自扇冷式鼠笼电动机。采用先进的设计理念，吸收了国内外在此类电动机设计中的先进技术。具有体积小、重量轻、功率大、效率高、温升裕度大、性能好、振动和窜动小、噪声低、隔爆性能优良、可靠性高等优点，能满足用户多种需求，使用维修方便。 YB355~450系列高压隔爆型三相异步电动机采用我国最新国家标准和国际电工委员会（IEC）标准，功率范围从 160kW 到 500kW。 YB355~450系列高压隔爆型三相异步电动机符合 GB755-2000《旋转电机 定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备 第 1 部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第 2 部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为 ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1 区、2 区危险场所。 ExdI 适用于有甲烷或煤尘的煤矿井下非采掘工作面爆炸性气体环境。 ExdⅡAT4 适用于工厂用Ⅱ类A 级，温度组别为 T1、T2、T3 和 T4 组的爆炸性气体环境。 ExdⅡBT4 适用于工厂用Ⅱ类B 级，温度组别为 T1、T2、T3 和 T4 组的爆炸性气体环境。 ExdⅡCT4 适用于工厂用Ⅱ类C 级，温度组别为 T1、T2、T3 和 T4 组的爆炸性气体环境。 电动机主体外壳及接线盒防护等级为 IP54，也可制成 IP55。电动机型号还可制成 YB-W 户外型、YB-TH 户内湿热带型、YB-THW 户外湿热带型、YB-TA 户内干热带型、YB-TAW 户外干热带型、YB-T 户内热带型、YB-TW户外热带型及 YB-WF1 户外中等防腐蚀型等气候环境条件用电动机。主要安装尺寸与基本系列电动机相同。 0AP.138.0106 共 9 页 第 2 页 电动机的机座号、转速和功率的对应关系见表 1、表 2。 1. General Descriptions YB series high voltage flameproof three phase induction motors (Frame Size 355~450) are totally enclosed self-fan-cooled squirrel-cage motors with the advanced world level...
