YE3、YE2系列三相异步电动机说明书VIP免费

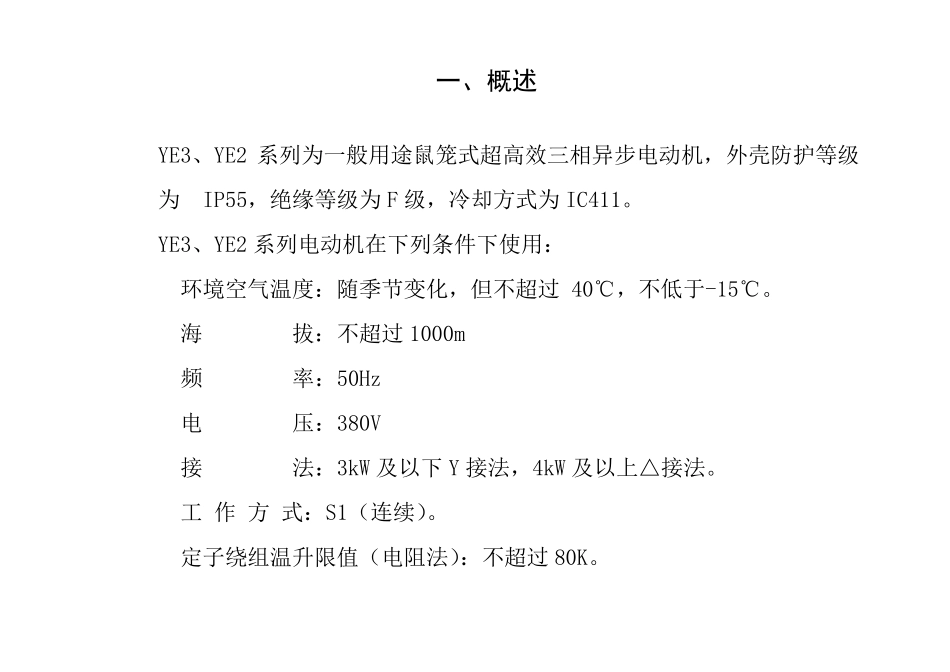

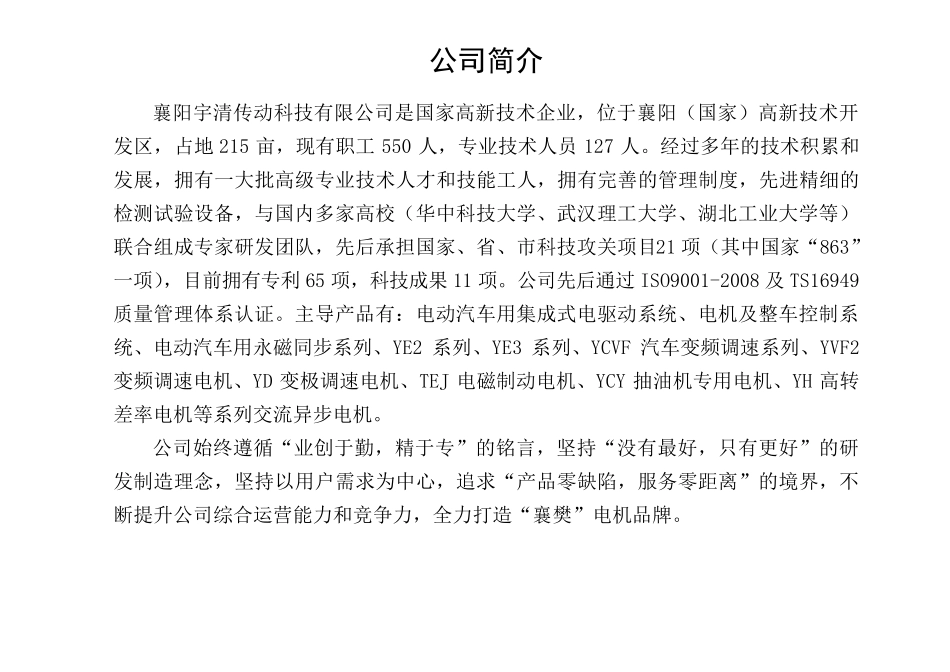

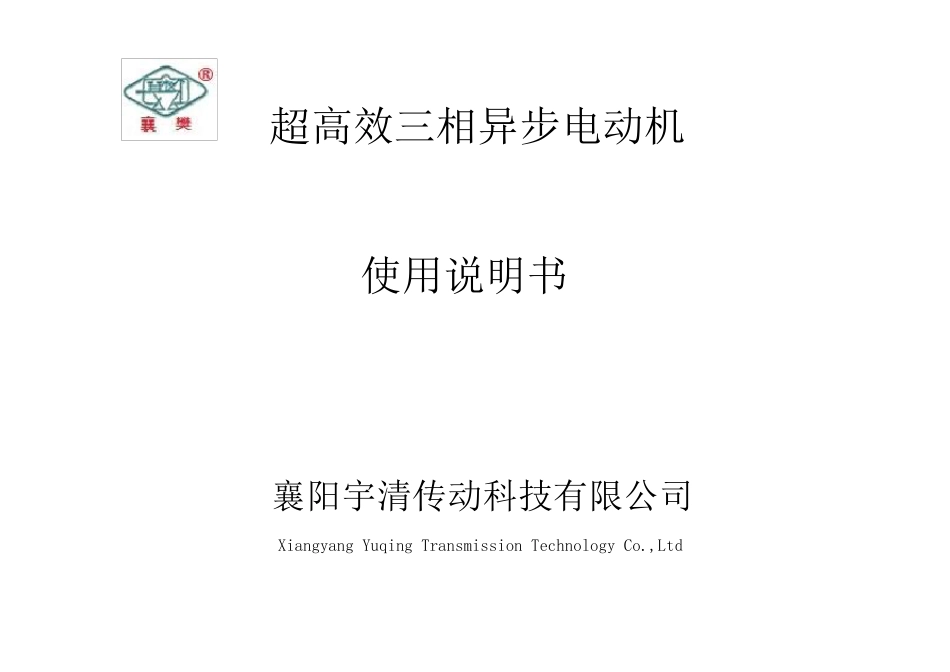

超高效三相异步电动机 使用说明书 襄阳宇清传动科技有限公司 Xiangyang Yuqing Transmission Technology Co.,Ltd 公司简介 襄阳宇清传动科技有限公司是国家高新技术企业，位于襄阳（国家）高新技术开发区，占地215 亩，现有职工550 人，专业技术人员127 人。经过多年的技术积累和发展，拥有一大批高级专业技术人才和技能工人，拥有完善的管理制度，先进精细的检测试验设备，与国内多家高校（华中科技大学、武汉理工大学、湖北工业大学等）联合组成专家研发团队，先后承担国家、省、市科技攻关项目21 项（其中国家“863”一项），目前拥有专利 65 项，科技成果 11 项。公司先后通过ISO9001-2008 及 TS16949质量管理体系认证。主导产品有：电动汽车用集成式电驱动系统、电机及整车控制系统、电动汽车用永磁同步系列、YE2 系列、YE3 系列、YCVF 汽车变频调速系列、YVF2变频调速电机、YD 变极调速电机、TEJ 电磁制动电机、YCY 抽油机专用电机、YH 高转差率电机等系列交流异步电机。 公司始终遵循“业创于勤，精于专”的铭言，坚持“没有最好，只有更 好”的研发制造 理念 ，坚持以 用户 需 求 为 中心 ，追 求 “产品零 缺 陷 ，服 务 零 距 离 ”的境 界 ，不断 提 升 公司综 合运 营 能力 和竞 争 力 ，全 力 打 造 “襄樊 ”电机品牌 。 一、概述 YE3、YE2 系列为一般用途鼠笼式超高效三相异步电动机，外壳防护等级为 IP55，绝缘等级为F 级，冷却方式为IC411。 YE3、YE2 系列电动机在下列条件下使用： 环境空气温度：随季节变化，但不超过 40℃，不低于-15℃。 海 拔：不超过1000m 频 率：50Hz 电 压：380V 接 法：3kW 及以下Y 接法，4kW 及以上△接法。 工 作 方 式：S1（连续）。 定子绕组温升限值（电阻法）：不超过80K。 二、安装前的准备 1. 电动机开箱前应检查包装是否完整无损，有无受潮迹象。 2. 电动机开箱后应小心清除电机上的尘土及防锈层。 3. 检查电动机的铭牌数据是否符合要求。 4. 仔细检查电动机在运输过程中有无变形或损坏，紧固件是否松动或脱落，用手转动电动机是否灵活。 5. 用1000V 兆欧表（或其他电阻测量仪器）测量绝缘电阻，其值不应低于5MΩ。否则应对定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。 三、电动机的安装形式及安装要求 电动机安装形式如下表： 1. 电动机允许用联轴器、正齿轮及皮带 2....
