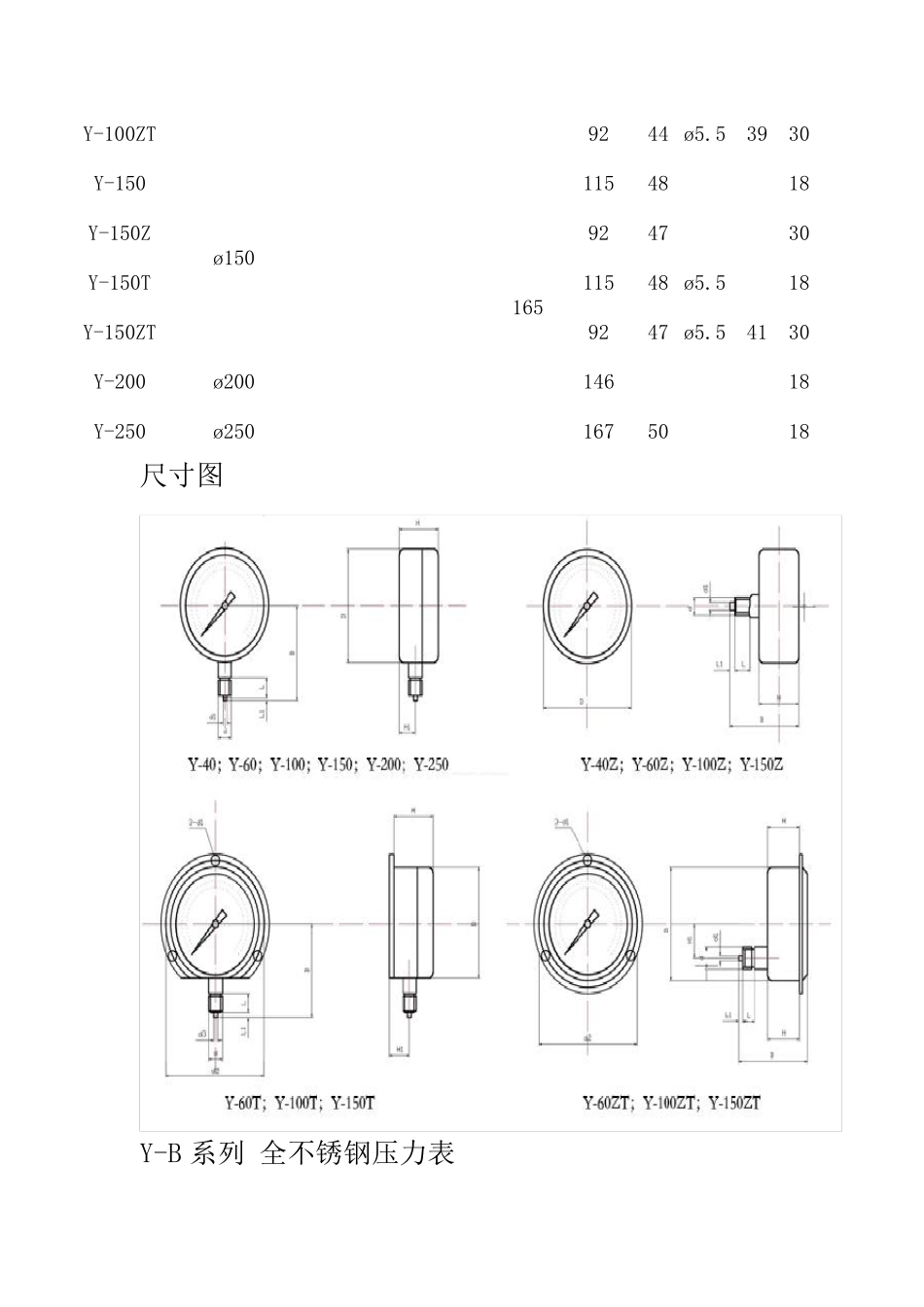

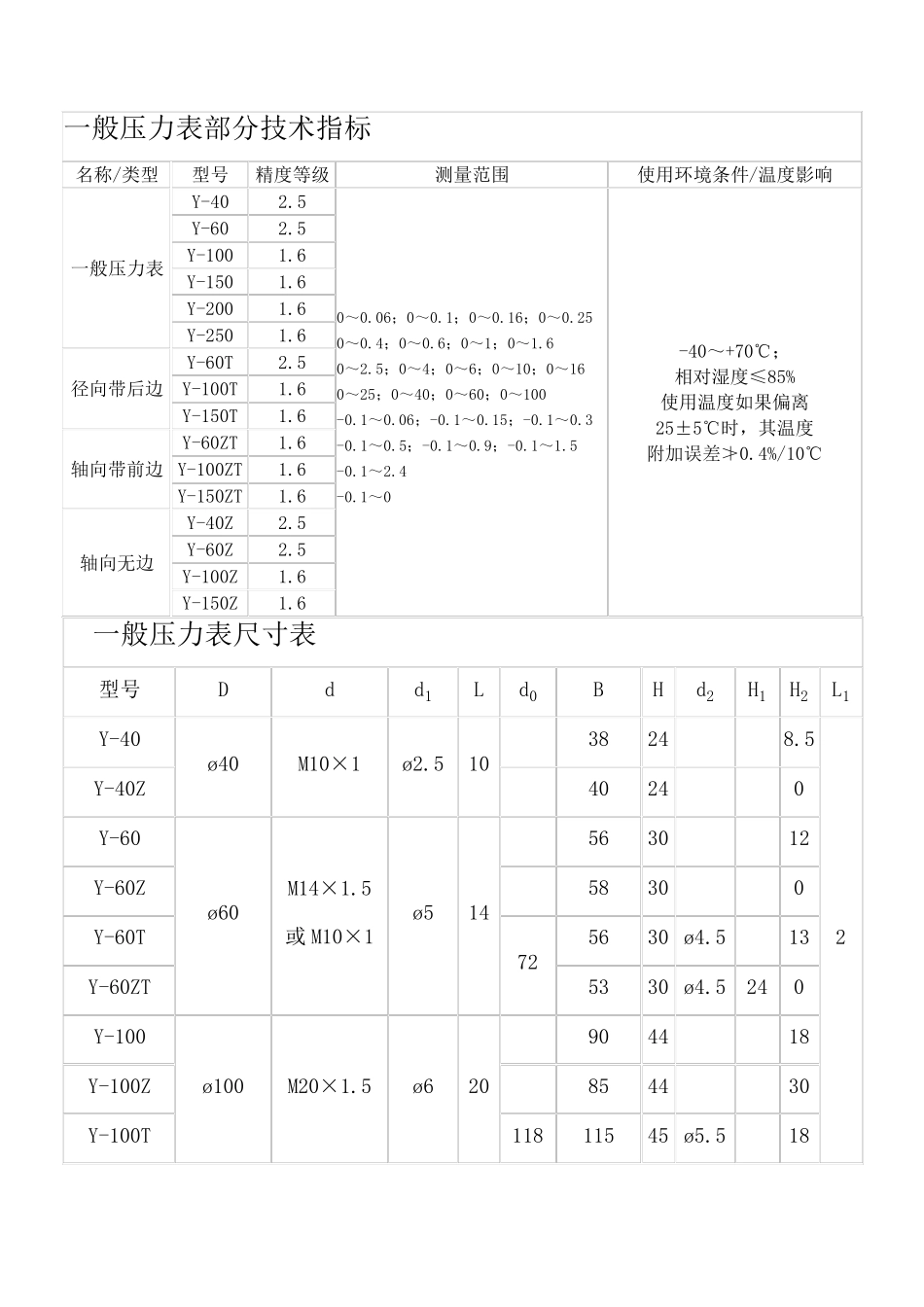

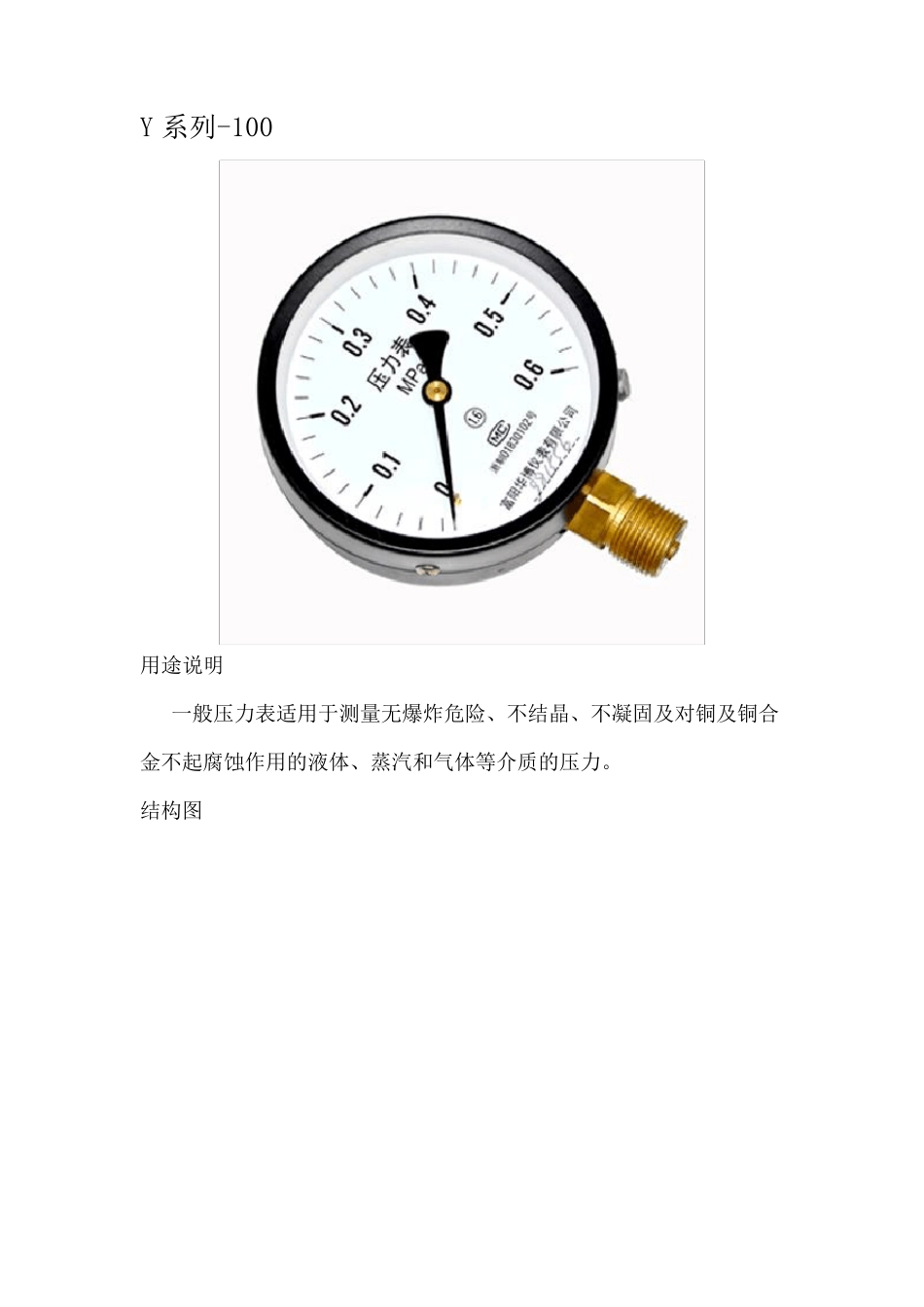

Y 系列-100 用途说明 一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。 结构图 一般压力表尺寸表 型号 D d d1 L d0 B H d2 H1 H2 L1 Y-40 ø40 M10×1 ø2.5 10 38 24 8.5 2 Y-40Z 40 24 0 Y-60 ø60 M14×1.5 或M10×1 ø5 14 56 30 12 Y-60Z 58 30 0 Y-60T 72 56 30 ø4.5 13 Y-60ZT 53 30 ø4.5 24 0 Y-100 ø100 M20×1.5 ø6 20 90 44 18 Y-100Z 85 44 30 Y-100T 118 115 45 ø5.5 18 一般压力表部分技术指标 名称/类型 型号 精度等级 测量范围 使用环境条件/温度影响 一般压力表 Y-40 2.5 0～0.06；0～0.1；0～0.16；0～0.25 0～0.4；0～0.6；0～1；0～1.6 0～2.5；0～4；0～6；0～10；0～16 0～25；0～40；0～60；0～100 -0.1～0.06；-0.1～0.15；-0.1～0.3 -0.1～0.5；-0.1～0.9；-0.1～1.5 -0.1～2.4 -0.1～0 -40～+70℃； 相对湿度≤85% 使用温度如果偏离 25±5℃时，其温度 附加误差≯0.4%/10℃ Y-60 2.5 Y-100 1.6 Y-150 1.6 Y-200 1.6 Y-250 1.6 径向带后边 Y-60T 2.5 Y-100T 1.6 Y-150T 1.6 轴向带前边 Y-60ZT 1.6 Y-100ZT 1.6 Y-150ZT 1.6 轴向无边 Y-40Z 2.5 Y-60Z 2.5 Y-100Z 1.6 Y-150Z 1.6 Y-100ZT 92 44 ø5.5 39 30 Y-150 ø150 115 48 18 Y-150Z 92 47 30 Y-150T 165 115 48 ø5.5 18 Y-150ZT 92 47 ø5.5 41 30 Y-200 ø200 146 18 Y-250 ø250 167 50 18 尺寸图 Y-B 系列 全不锈钢压力表 产品结构原理： 仪表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动结构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能有效的保护内部机件免受环境和污垢侵入。对于在外壳内充液（一般为硅油或者甘油）的仪表，能够抗工作环境振动较剧和较少介质压力的脉动影响。 产 品 应 用 ： 不 锈 钢 压 力 表 广 泛 用 于 石 油 、 化 工 、 化 纤 、 冶 金 、 电 站 等 工 业 部 门中 对 耐 腐 、抗 振 有 要 求 较 高 的 工 艺 流 程 中 测 量 各 种 流 体 介 质 的 压 力 。 本仪 表 的 整 体 结 构 设 计 合 理 、 工 艺 精 致 ， 具 有 较 高 的 测 ...
