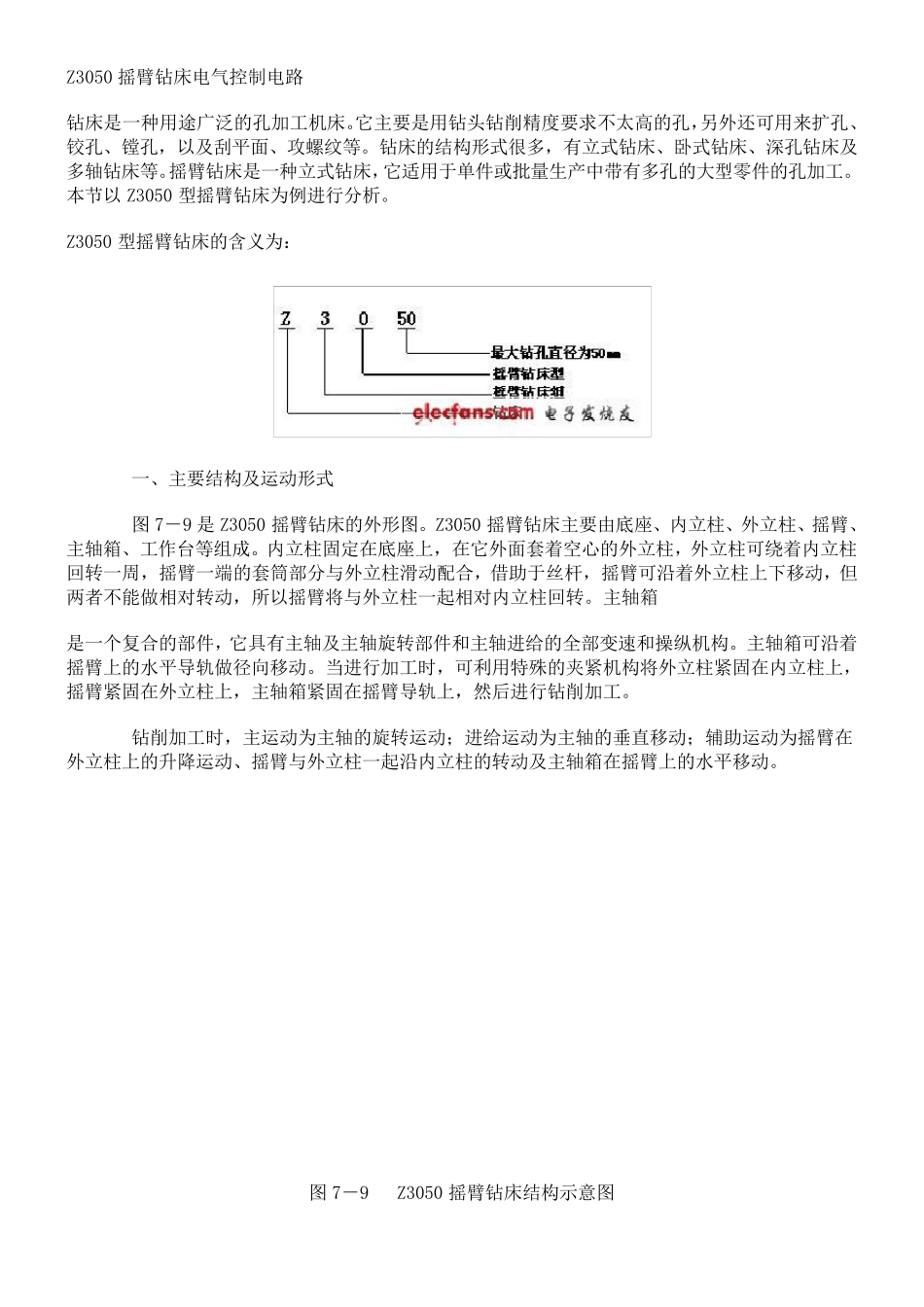

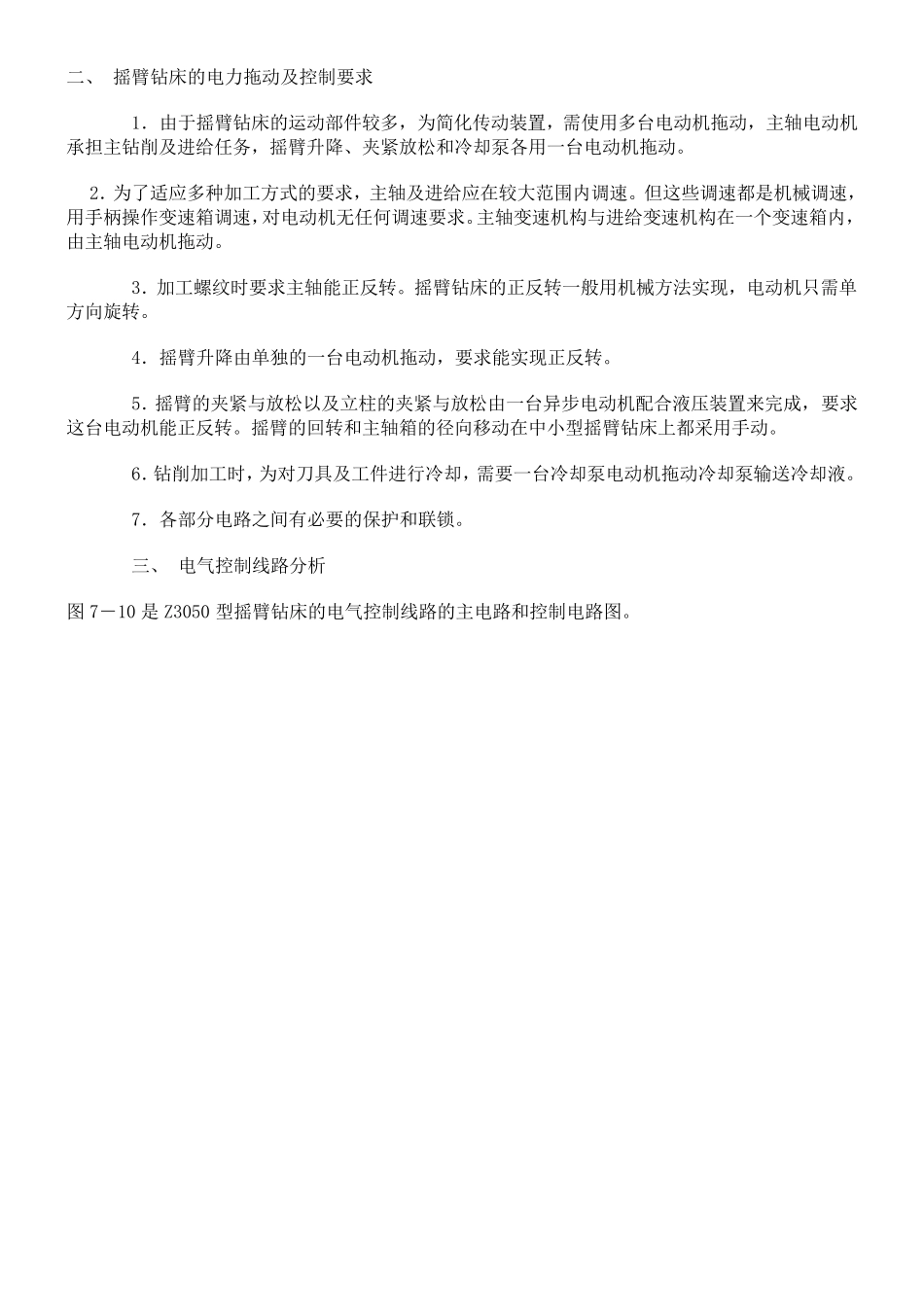

Z3050 摇臂钻床电气控制电路 钻床是一种用途广泛的孔加工机床。它主要是用钻头钻削精度要求不太高的孔，另外还可用来扩孔、铰孔、镗孔，以及刮平面、攻螺纹等。钻床的结构形式很多，有立式钻床、卧式钻床、深孔钻床及多轴钻床等。摇臂钻床是一种立式钻床，它适用于单件或批量生产中带有多孔的大型零件的孔加工。本节以 Z3050 型摇臂钻床为例进行分析。 Z3050 型摇臂钻床的含义为： 一、主要结构及运动形式 图 7－9 是Z3050 摇臂钻床的外形图。Z3050 摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱、工作台等组成。内立柱固定在底座上，在它外面套着空心的外立柱，外立柱可绕着内立柱回转一周，摇臂一端的套筒部分与外立柱滑动配合，借助于丝杆，摇臂可沿着外立柱上下移动，但两者不能做相对转动，所以摇臂将与外立柱一起相对内立柱回转。主轴箱 是一个复合的部件，它具有主轴及主轴旋转部件和主轴进给的全部变速和操纵机构。主轴箱可沿着摇臂上的水平导轨做径向移动。当进行加工时，可利用特殊的夹紧 机构将外立柱紧 固在内立柱上，摇臂紧 固在外立柱上，主轴箱紧 固在摇臂导轨上，然 后 进行钻削加工。 钻削加工时，主运动为主轴的旋转运动； 进给运动为主轴的垂 直 移动； 辅 助运动为摇臂在外立柱上的升 降 运动、摇臂与外立柱一起沿内立柱的转动及主轴箱在摇臂上的水平移动。 图 7－9 Z3050 摇臂钻床结构示 意 图 二、 摇臂钻床的电力拖动及控制要求 1．由于摇臂钻床的运动部件较多，为简化传动装置，需使用多台电动机拖动，主轴电动机承担主钻削及进给任务，摇臂升降、夹紧放松和冷却泵各用一台电动机拖动。 2．为了适应多种加工方式的要求，主轴及进给应在较大范围内调速。但这些调速都是机械调速，用手柄操作变速箱调速，对电动机无任何调速要求。主轴变速机构与进给变速机构在一个变速箱内，由主轴电动机拖动。 3．加工螺纹时要求主轴能正反转。摇臂钻床的正反转一般用机械方法实现，电动机只需单方向旋转。 4．摇臂升降由单独的一台电动机拖动，要求能实现正反转。 5．摇臂的夹紧与放松以及立柱的夹紧与放松由一台异步电动机配合液压装置来完成，要求这台电动机能正反转。摇臂的回转和主轴箱的径向移动在中小型摇臂钻床上都采用手动。 6．钻削加工时，为对刀具及工件进行冷却，需要一台冷却泵电动机拖动冷却泵输送冷却液。 7．各部分电路之间有必要的保护和联锁。 三、 电气控制线路分析...
