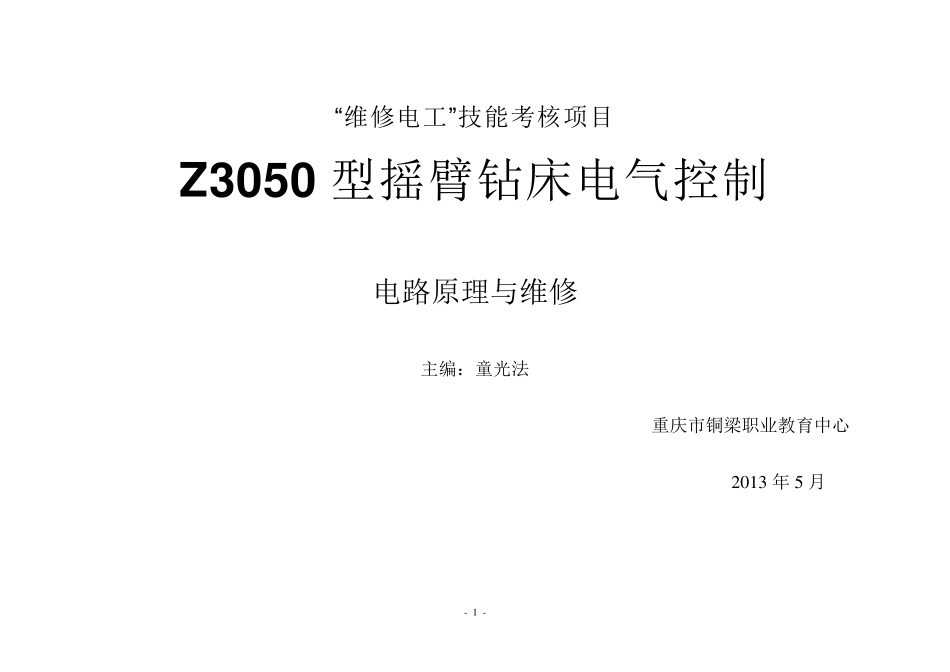

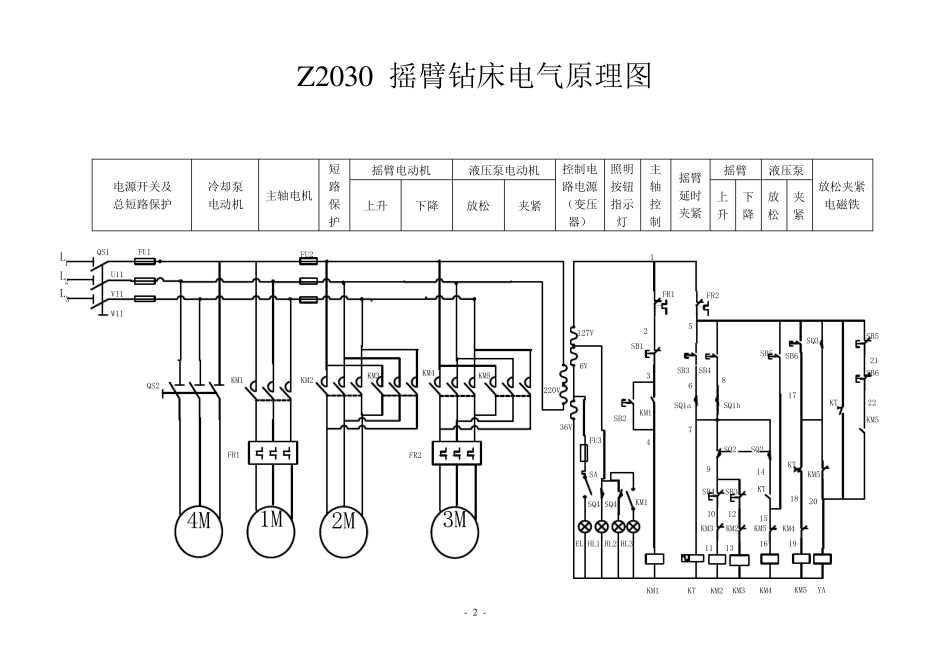

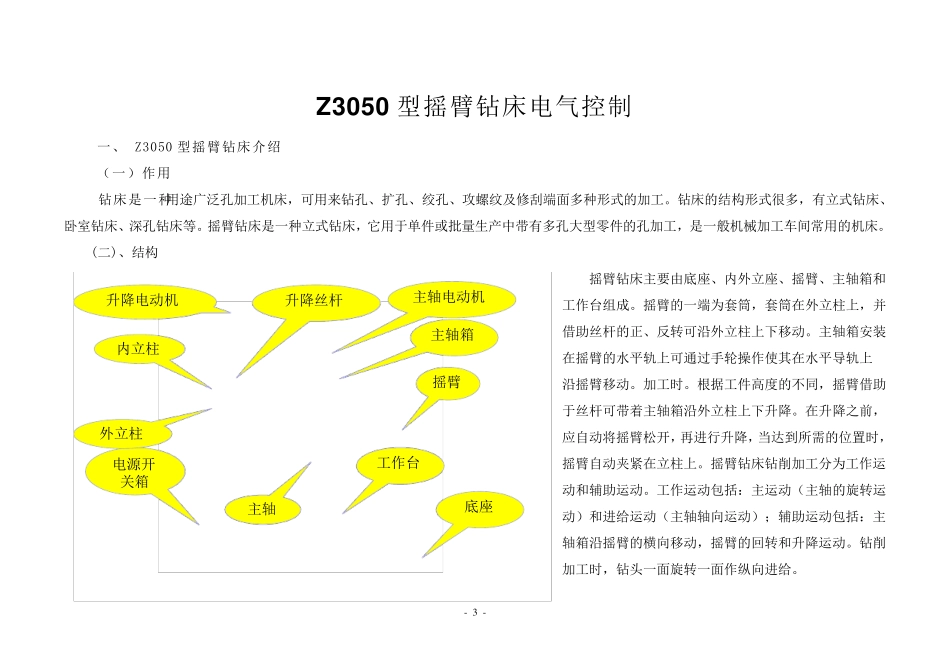

- 1 - “维修电工”技能考核项目 Z3050 型摇臂钻床电气控制 电路原理与维修 主编：童光法 重庆市铜梁职业教育中心 2 0 1 3 年 5 月 - 2 - Z2030 摇臂钻床电气原理图 电源开关及 总短路保护 冷却泵 电动机 主轴电机 短路保护 摇臂电动机 液压泵电动机 控制电路电源（变压器） 照明 按钮指示灯 主轴控制 摇臂延时夹紧 摇臂 液压泵 放松夹紧电磁铁 上升 下降 放松 夹紧 上升 下降 放松 夹紧 FU3QS1L1L2L3QS24M1M2M3MFR1KM1KM2KM3KM4KM5YAKTKM1KM2KM3KM4KM5FR1FR2SB1FR2SB2KM1SB3SB4SQ1aSQ1bSQ2SQ2SB3SB4KM3KM2KTKM5KM4KTKM5SB5SB6SQ3KTSB5SB6KM5SQ4 SQ4SAEL220V36V6V127VHL1 HL2 HL3U11V11W11FU1FU212345678910111213141516171819202122KM1- 3 - Z3050 型摇臂钻床电气控制 一、 Z3050 型摇臂钻床介绍 （一）作用 钻床是一种用途广泛孔加工机床，可用来钻孔、扩孔、绞孔、攻螺纹及修刮端面多种形式的加工。钻床的结构形式很多，有立式钻床、卧室钻床、深孔钻床等。摇臂钻床是一种立式钻床，它用于单件或批量生产中带有多孔大型零件的孔加工，是一般机械加工车间常用的机床。 (二)、结构 摇臂钻床主要由底座、内外立座、摇臂、主轴箱和工作台组成。摇臂的一端为套筒，套筒在外立柱上，并借助丝杆的正、反转可沿外立柱上下移动。主轴箱安装在摇臂的水平轨上可通过手轮操作使其在水平导轨上沿摇臂移动。加工时。根据工件高度的不同，摇臂借助于丝杆可带着主轴箱沿外立柱上下升降。在升降之前，应自动将摇臂松开，再进行升降，当达到所需的位置时，摇臂自动夹紧在立柱上。摇臂钻床钻削加工分为工作运动和辅助运动。工作运动包括：主运动（主轴的旋转运动）和进给运动（主轴轴向运动）；辅助运动包括：主轴箱沿摇臂的横向移动，摇臂的回转和升降运动。钻削加工时，钻头一面旋转一面作纵向进给。 主轴箱摇臂工作台底座电源 开关 箱内立柱主轴主轴电动机升降电动机升降丝杆外立柱- 4 - 1、采用4 台电动机拖动，分别是主轴电动机M1，摇臂升降电动机M2，液压泵电动机（即松紧电机）M3 和冷却泵电动机M4。 2、电机运动方式： （1）主轴电动机M1 的运动：为了适应多种形式的加工要求，摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。在加工螺纹时，要求主轴能正反转。摇臂钻床主轴正反转一般采用机械方法实现...
