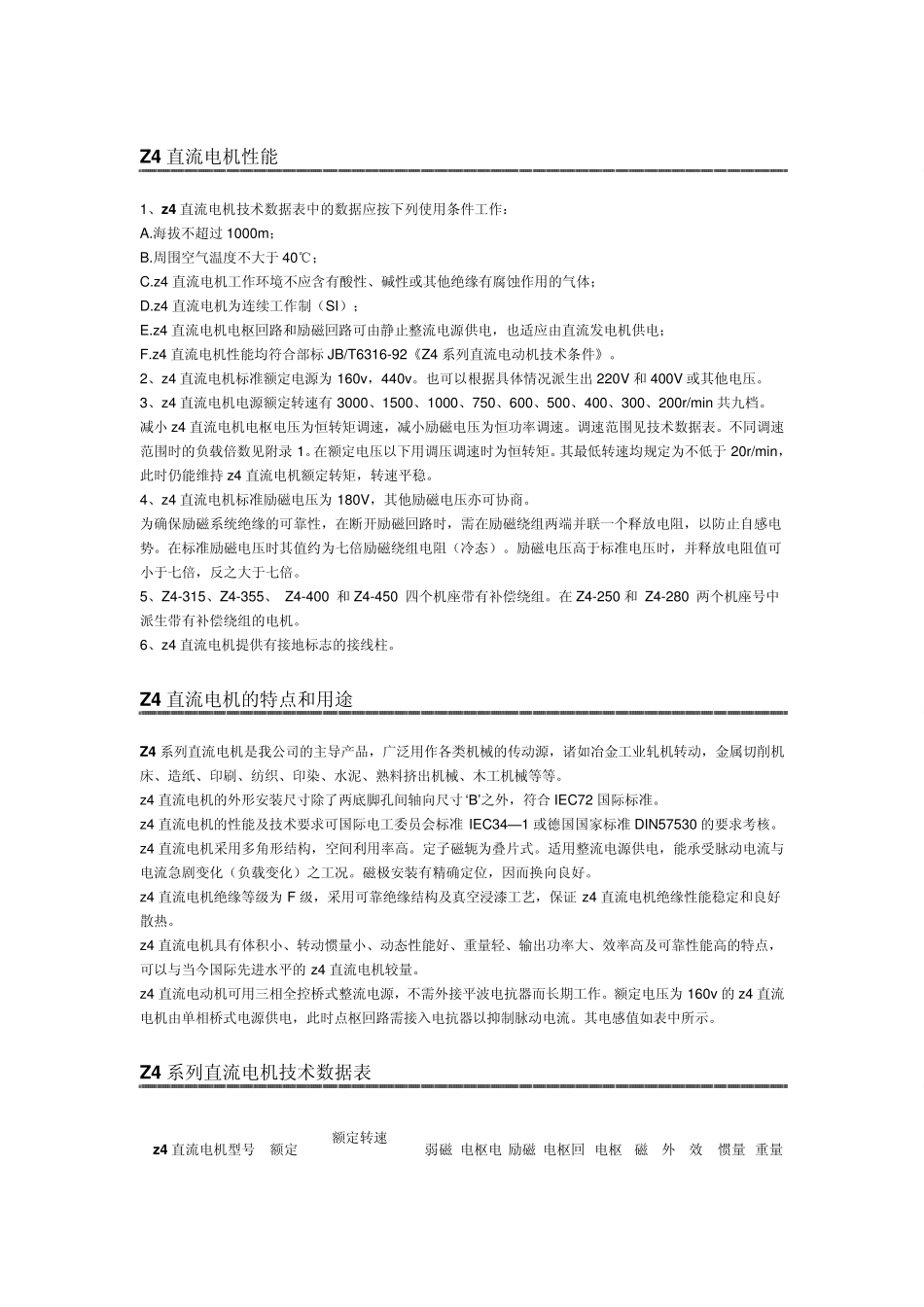

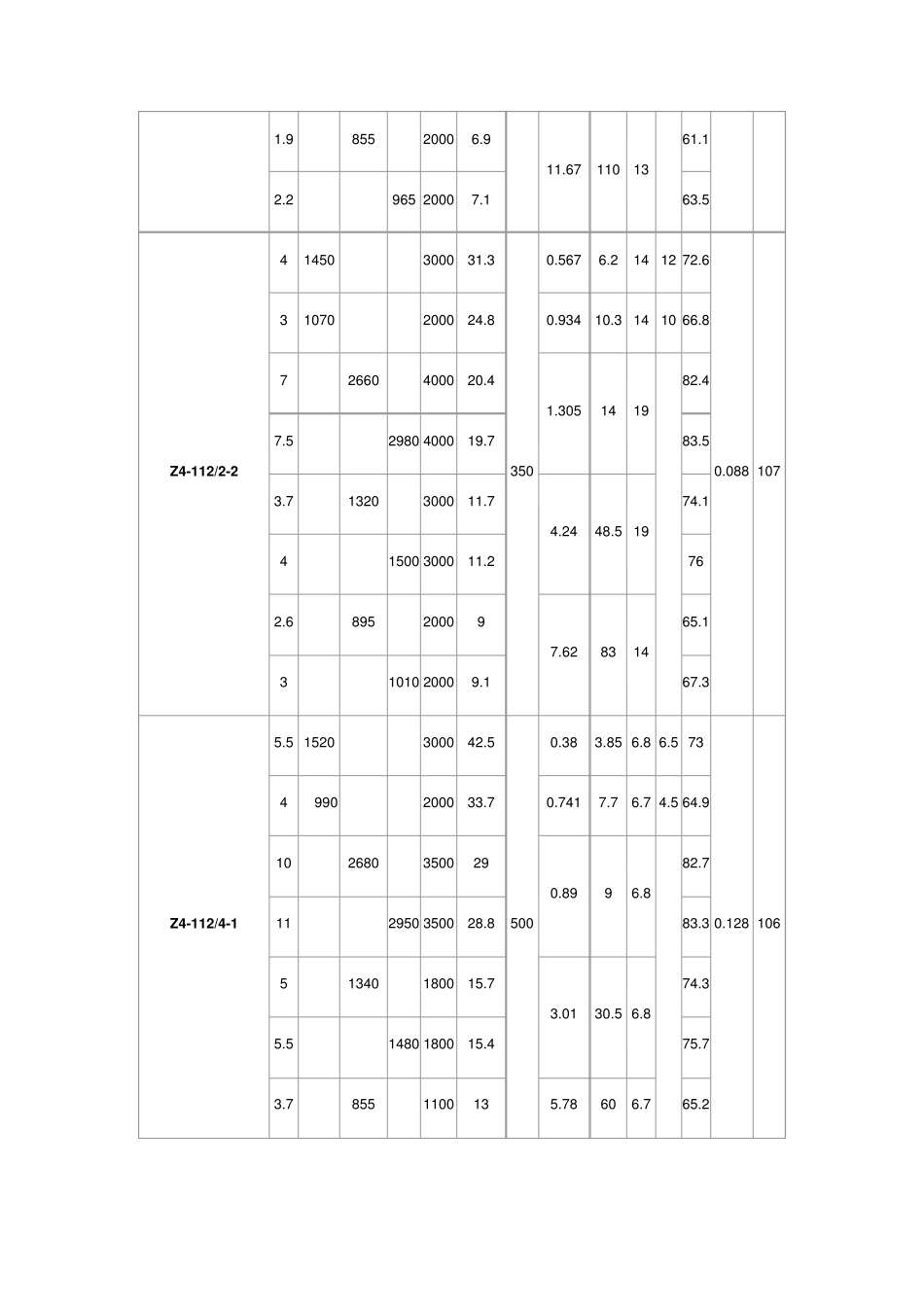

Z4直流电机性能、技术数据表VIP免费

Z4 直流电机性能 1、z4 直流电机技术数据表中的数据应按下列使用条件工作： A.海拔不超过1000m； B.周围空气温度不大于40℃； C.z 4 直流电机工作环境不应含有酸性、碱性或其他绝缘有腐蚀作用的气体； D.z 4 直流电机为连续工作制（SI）； E.z 4 直流电机电枢回路和励磁回路可由静止整流电源供电，也适应由直流发电机供电； F.z 4 直流电机性能均符合部标 JB/T6316-92《Z4 系列直流电动机技术条件》。 2、z 4 直流电机标准额定电源为 160v ，440v 。也可以根据具体情况派生出 220V 和 400V 或其他电压。 3、z 4 直流电机电源额定转速有 3000、1500、1000、750、600、500、400、300、200r/min 共九档。 减小 z 4 直流电机电枢电压为恒转矩调速，减小励磁电压为恒功率调速。调速范围见技术数据表。不同调速范围时的负载倍数见附录 1。在额定电压以下用调压调速时为恒转矩。其最低转速均规定为不低于20r/min，此时仍能维持 z 4 直流电机额定转矩，转速平稳。 4、z 4 直流电机标准励磁电压为 180V，其他励磁电压亦可协商。 为确保励磁系统绝缘的可靠性，在断开励磁回路时，需在励磁绕组两端并联一个释放电阻，以防止自感电势。在标准励磁电压时其值约为七倍励磁绕组电阻（冷态）。励磁电压高于标准电压时，并释放电阻值可小于七倍，反之大于七倍。 5、Z4-315、Z4-355、 Z4-400 和 Z4-450 四个机座带有补偿绕组。在 Z4-250 和 Z4-280 两个机座号中派生带有补偿绕组的电机。 6、z 4 直流电机提供有接地标志的接线柱。 Z4 直流电机的特点和用途 Z4 系列直流电机是我公司的主导产品，广泛用作各类机械的传动源，诸如冶金工业轧机转动，金属切削机床、造纸、印刷、纺织、印染、水泥、熟料挤出机械、木工机械等等。 z 4 直流电机的外形安装尺寸除了两底脚孔间轴向尺寸‘B’之外，符合 IEC72 国际标准。 z 4 直流电机的性能及技术要求可国际电工委员会标准 IEC34—1 或德国国家标准 DIN57530 的要求考核。 z 4 直流电机采用多角形结构，空间利用率高。定子磁轭为叠片式。适用整流电源供电，能承受脉动电流与电流急剧变化（负载变化）之工况。磁极安装有精确定位，因而换向良好。 z 4 直流电机绝缘等级为 F 级，采用可靠绝缘结构及真空浸漆工艺，保证 z 4 直流电机绝缘性能稳定和良好散热。 z 4 直流电机具有体积小、转动惯量小、动态性能好、重量轻、输出功率大、...
