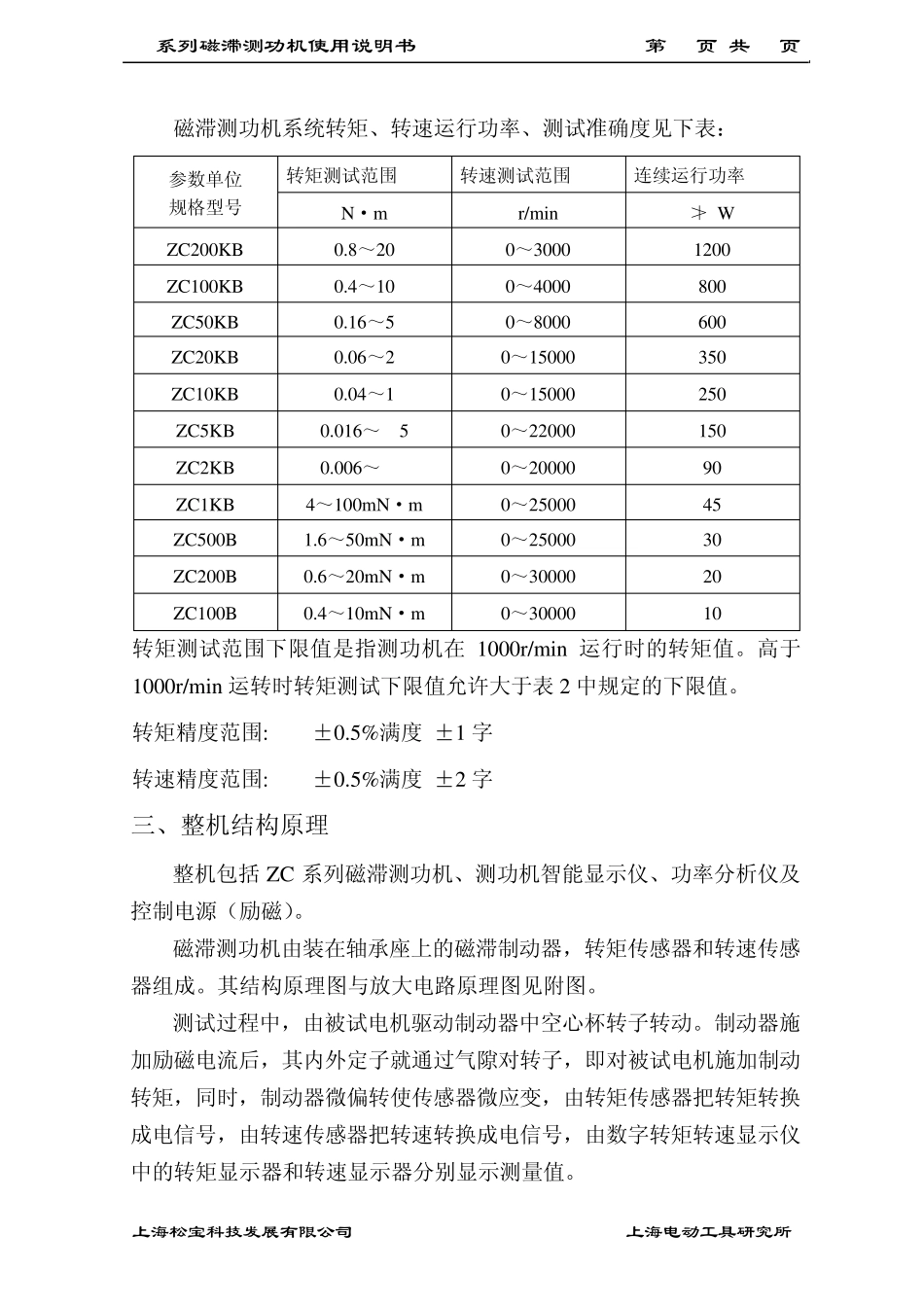

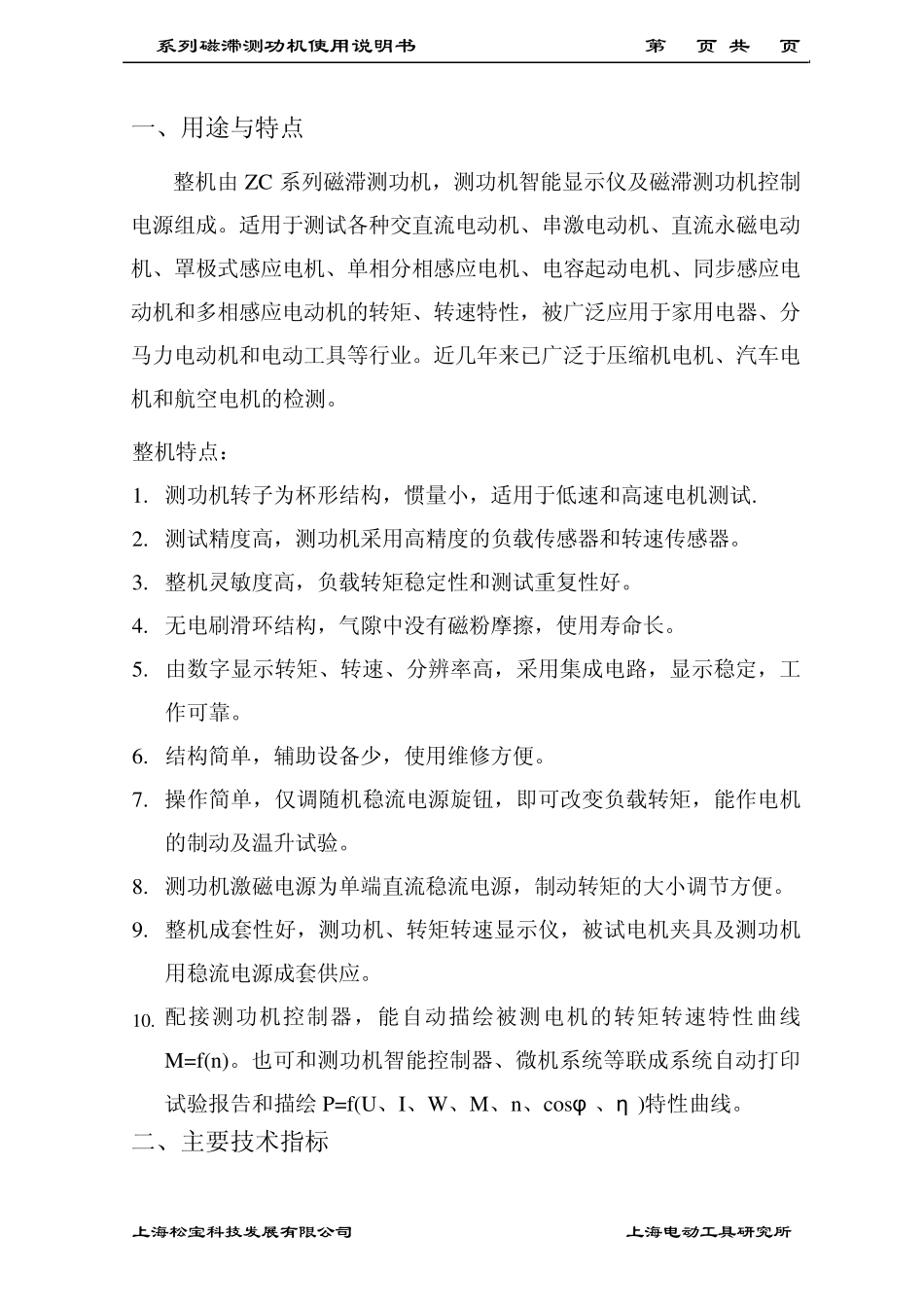

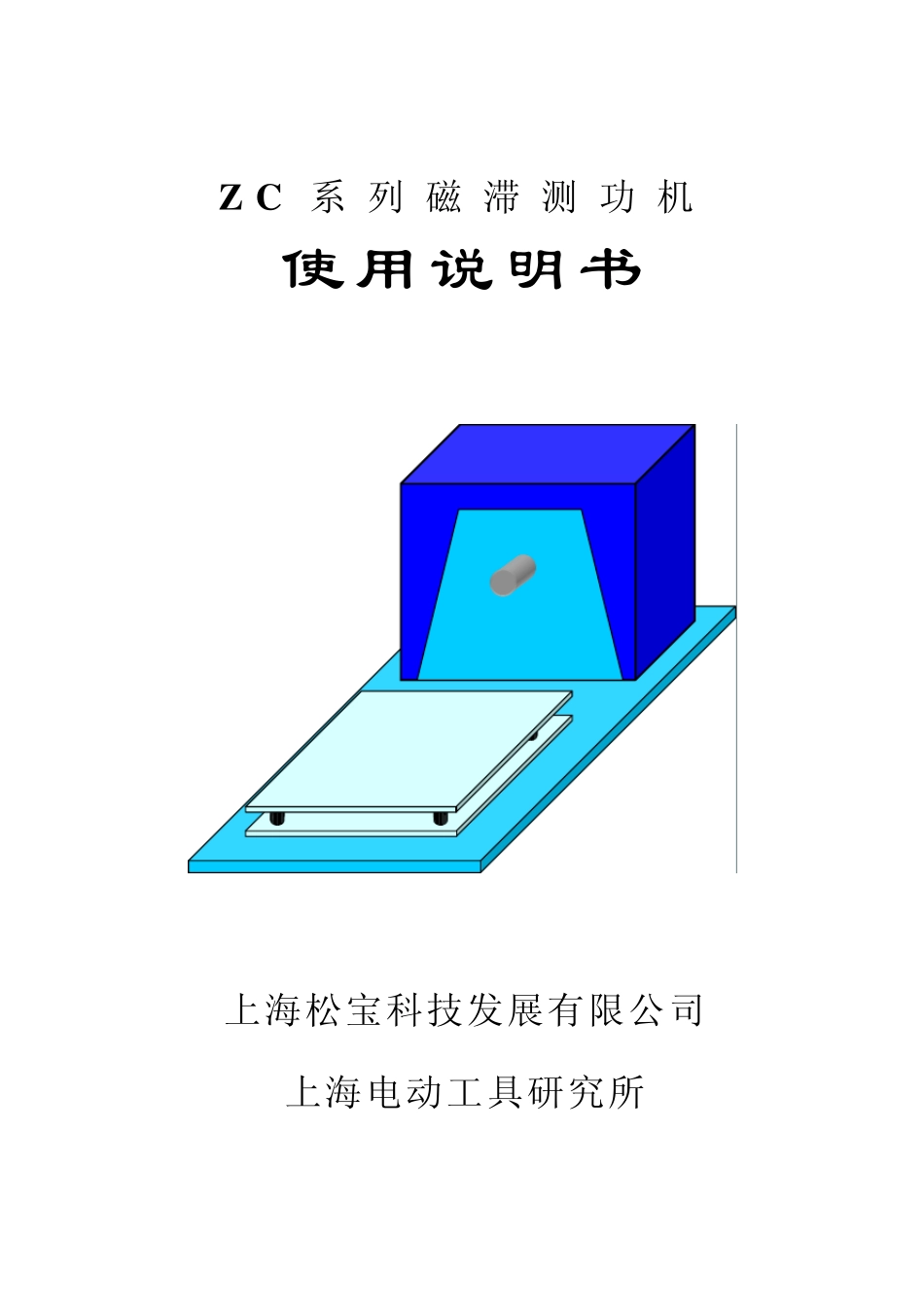

Z C 系列磁滞测功机 使用说明书 上海松宝科技发展有限公司 上海电动工具研究所 ZC系列磁滞测功机使用说明书 第 2 页 共 7 页 上海松宝科技发展有限公司 上海电动工具研究所 一、用途与特点 整机由 ZC 系列磁滞测功机，测功机智能显示仪及磁滞测功机控制电源组成。适用于测试各种交直流电动机、串激电动机、直流永磁电动机、罩极式感应电机、单相分相感应电机、电容起动电机、同步感应电动机和多相感应电动机的转矩、转速特性，被广泛应用于家用电器、分马力电动机和电动工具等行业。近几年来已广泛于压缩机电机、汽车电机和航空电机的检测。 整机特点： 1. 测功机转子为杯形结构，惯量小，适用于低速和高速电机测试. 2. 测试精度高，测功机采用高精度的负载传感器和转速传感器。 3. 整机灵敏度高，负载转矩稳定性和测试重复性好。 4. 无电刷滑环结构，气隙中没有磁粉摩擦，使用寿命长。 5. 由数字显示转矩、转速、分辨率高，采用集成电路，显示稳定，工作可靠。 6. 结构简单，辅助设备少，使用维修方便。 7. 操作简单，仅调随机稳流电源旋钮，即可改变负载转矩，能作电机的制动及温升试验。 8. 测功机激磁电源为单端直流稳流电源，制动转矩的大小调节方便。 9. 整机成套性好，测功机、转矩转速显示仪，被试电机夹具及测功机用稳流电源成套供应。 10. 配接测功机控制器，能自动描绘被测电机的转矩转速特性曲线M=f(n)。也可和测功机智能控制器、微机系统等联成系统自动打印试验报告和描绘 P=f(U、I、W、M、n、cosφ 、η )特性曲线。 二、主要技术指标 ZC系列磁滞测功机使用说明书 第 3 页 共 7 页 上海松宝科技发展有限公司 上海电动工具研究所 磁滞测功机系统转矩、转速运行功率、测试准确度见下表： 参数单位 规格型号 转矩测试范围 转速测试范围 连续运行功率 N·m r/min ≯ W ZC200KB 0.8～20 0～3000 1200 ZC100KB 0.4～10 0～4000 800 ZC50KB 0.16～5 0～8000 600 ZC20KB 0.06～2 0～15000 350 ZC10KB 0.04～1 0～15000 250 ZC5KB 0.016～0.5 0～22000 150 ZC2KB 0.006～0.2 0～20000 90 ZC1KB 4～100mN·m 0～25000 45 ZC500B 1.6～50mN·m 0～25000 30 ZC200B 0.6～20mN·m 0～30000 20 ZC100B 0.4～10mN·m 0～30000 10 转矩测试范围下限值是指测功机在1000r/min 运行时的转矩值。高于1000r/min 运转时转矩测试下限值允许...
