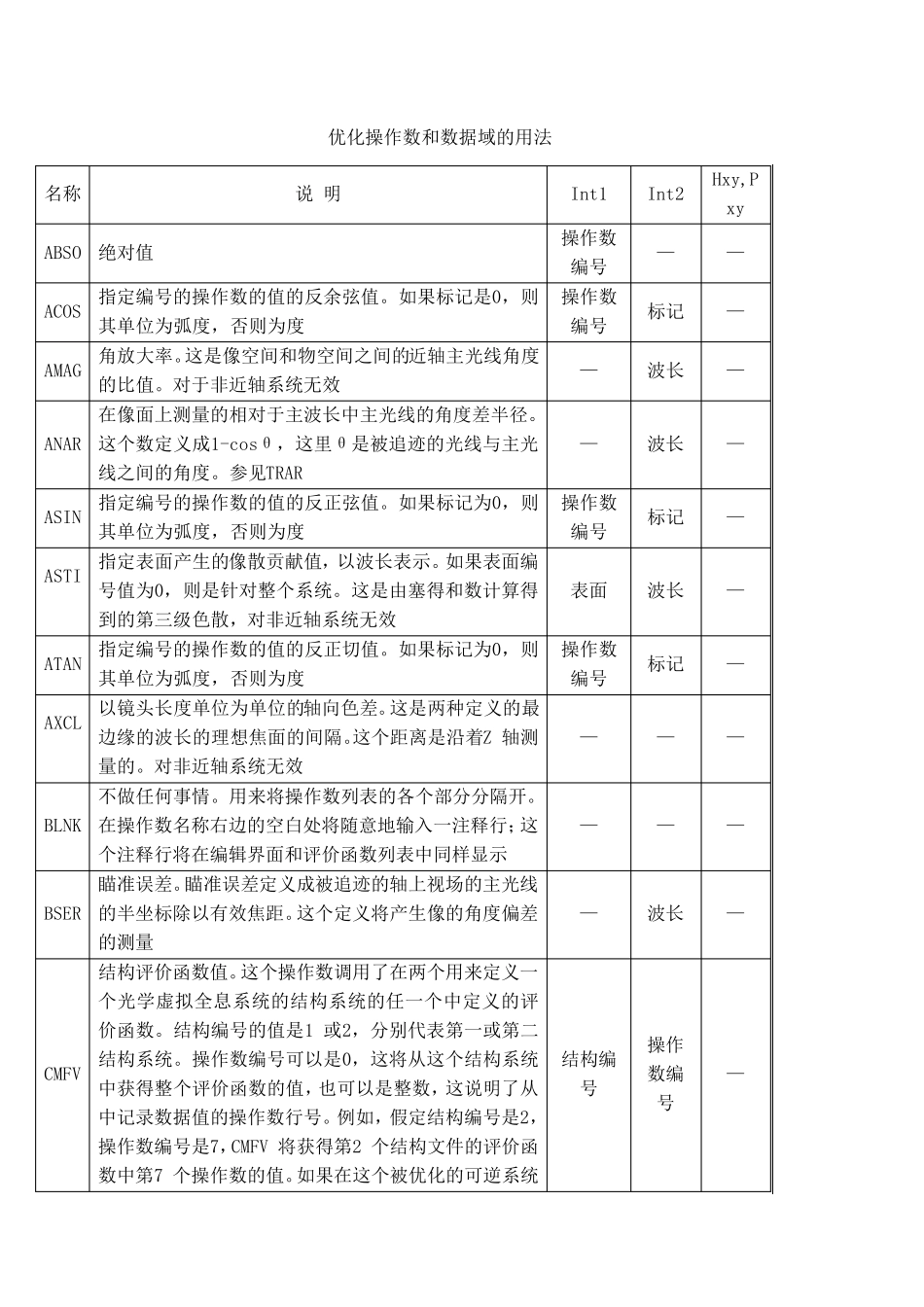

优化操作数和数据域的用法 名称 说 明 Int1 Int2 Hxy,Pxy ABSO 绝对值 操作数编号 — — ACOS 指定编号的操作数的值的反余弦值。如果标记是0，则其单位为弧度，否则为度 操作数编号 标记 — AMAG 角放大率。这是像空间和物空间之间的近轴主光线角度的比值。对于非近轴系统无效 — 波长 — ANAR 在像面上测量的相对于主波长中主光线的角度差半径。这个数定义成1-cosθ，这里θ是被追迹的光线与主光线之间的角度。参见TRAR — 波长 — ASIN 指定编号的操作数的值的反正弦值。如果标记为0，则其单位为弧度，否则为度 操作数编号 标记 — ASTI 指定表面产生的像散贡献值，以波长表示。如果表面编号值为0，则是针对整个系统。这是由塞得和数计算得到的第三级色散，对非近轴系统无效 表面 波长 — ATAN 指定编号的操作数的值的反正切值。如果标记为0，则其单位为弧度，否则为度 操作数编号 标记 — AXCL 以镜头长度单位为单位的轴向色差。这是两种定义的最边缘的波长的理想焦面的间隔。这个距离是沿着Z 轴测量的。对非近轴系统无效 — — — BLNK 不做任何事情。用来将操作数列表的各个部分分隔开。在操作数名称右边的空白处将随意地输入一注释行；这个注释行将在编辑界面和评价函数列表中同样显示 — — — BSER 瞄准误 差。瞄准误 差定义成被追迹的轴上视 场 的主光线的半坐 标除 以有 效焦距。这个定义将产生像的角度偏 差的测量 — 波长 — CMFV 结 构 评价函数值。这个操作数调 用了 在两个用来定义一个光学 虚 拟 全 息 系统的结 构 系统的任一个中定义的评价函数。结 构 编号的值是1 或 2，分别 代 表第一或 第二结 构 系统。操作数编号可 以是0，这将从 这个结 构 系统中获 得整个评价函数的值，也 可 以是整数，这说明了 从中记录 数据值的操作数行号。例 如，假 定结 构 编号是2，操作数编号是7，CMFV 将获 得第2 个结 构 文 件 的评价函数中第7 个操作数的值。如果在这个被优化的可 逆 系统结 构 编号 操作数编号 — 中有一个以上的光学虚拟全息表面，结构编号可以加上2 来指代使用的第二个表面的参数，或者加上4 来指代使用的第三个表面的光学结构，等等。例如，值为7 的结构编号指代现存的第四个光学虚拟全息面的第一个结构系统。 COGT 边界操作数，它强制使指定编号的表面的圆锥系数大于指定的目标值 表面编号...
