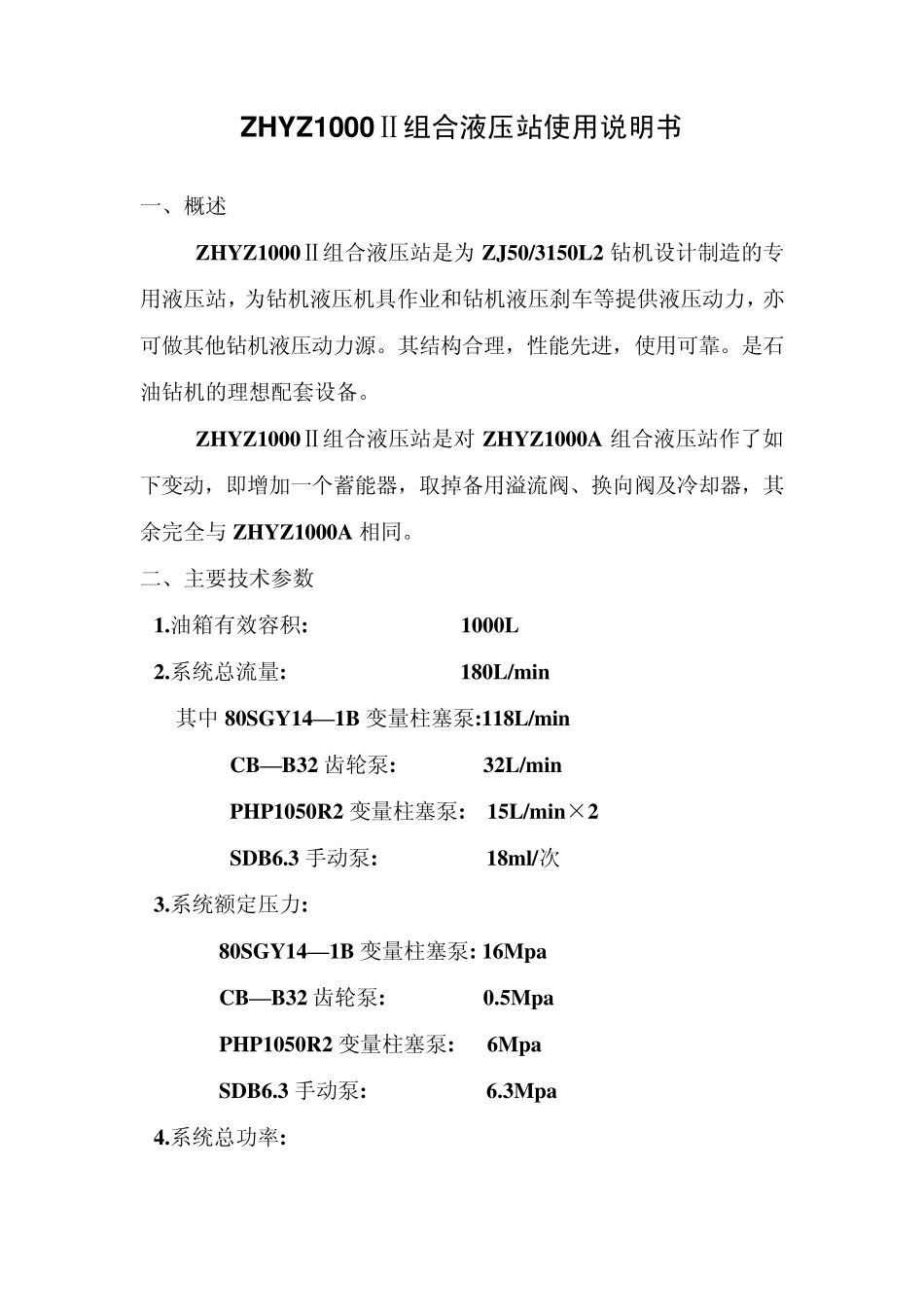

ZHYZ1000Ⅱ组合液压站使用说明书 一、概述 ZHYZ1000Ⅱ组合液压站是为ZJ50/3150L2 钻机设计制造的专用液压站，为钻机液压机具作业和钻机液压刹车等提供液压动力，亦可做其他钻机液压动力源。其结构合理，性能先进，使用可靠。是石油钻机的理想配套设备。 ZHYZ1000Ⅱ组合液压站是对ZHYZ1000A 组合液压站作了如下变动，即增加一个蓄能器，取掉备用溢流阀、换向阀及冷却器，其余完全与ZHYZ1000A 相同。 二、主要技术参数 1.油箱有效容积: 1000L 2.系统总流量: 180L/min 其中80SGY14—1B 变量柱塞泵:118L/min CB—B32 齿轮泵: 32L/min PHP1050R2 变量柱塞泵: 15L/min×2 SDB6.3 手动泵: 18ml/次 3.系统额定压力: 80SGY14—1B 变量柱塞泵: 16Mpa CB—B32 齿轮泵: 0.5Mpa PHP1050R2 变量柱塞泵: 6Mpa SDB6.3 手动泵: 6.3Mpa 4.系统总功率: 其中:YB225S—4 防爆电动机: 37kW YB802—4 防爆电动机: 0.75kW YB100L2—4 防爆电动机: 3kW×2 SZY2-22/3 防爆加热器: 3kW×2 5.蓄能器容量: 10L×2 6.外型尺寸: ZHYZ1000 型 1600m m ×1600m m ×1650m m 三、系统额定压力： 1. 液压系统原理图见图一。 电机32 通过联轴器 31 带动变量柱塞泵 30，给钻机机具提供压力油。机具回油经滤油器 3 流回油箱 17。溢流阀 2 控制机具液压系统最高压力。打开压力表开关 33，压力表 1 显示机具液压系统工作压力。 电机25 通过联轴器 24 带动齿轮泵 23 完成二种功能：（1）关闭油箱处球阀 22，打开吸油软管处球阀 29，往油箱 17 加油。（2）用加热器 26 给油加热时，使油循环，以便均匀加热。 电机14 通过联轴器 13 带动柱塞泵 12，经单向阀 11，滤油器 4给钻机刹车机构提供压力油。刹车回油直接流回油箱 17。两套电机14、联轴器 13 及油泵 12 中，一套为备用。溢流阀 7 控制刹车液压系统最高压力。压力表 8 和压力表开关 5，用于显示刹车液压系统工作压力。刹车供油口前装有蓄能器 9，其作用是稳定回路压力，补充流量。 为保证安全，系统备有手动泵 20，通过滤油器 4 向刹车机构供应压力油。空气滤清器 15，使油箱与大气相通并保证进入油箱的空气清洁。液位计 16，用于观察油箱内油面高度。 2. 液压站结构见图二。 液压站共设置 4 个电动油泵，一个手动油泵，装置于油箱下面。蓄能器、压力表、阀块亦装置于油箱下面。2 个溢流阀、3 个单向阀，1 个管...
