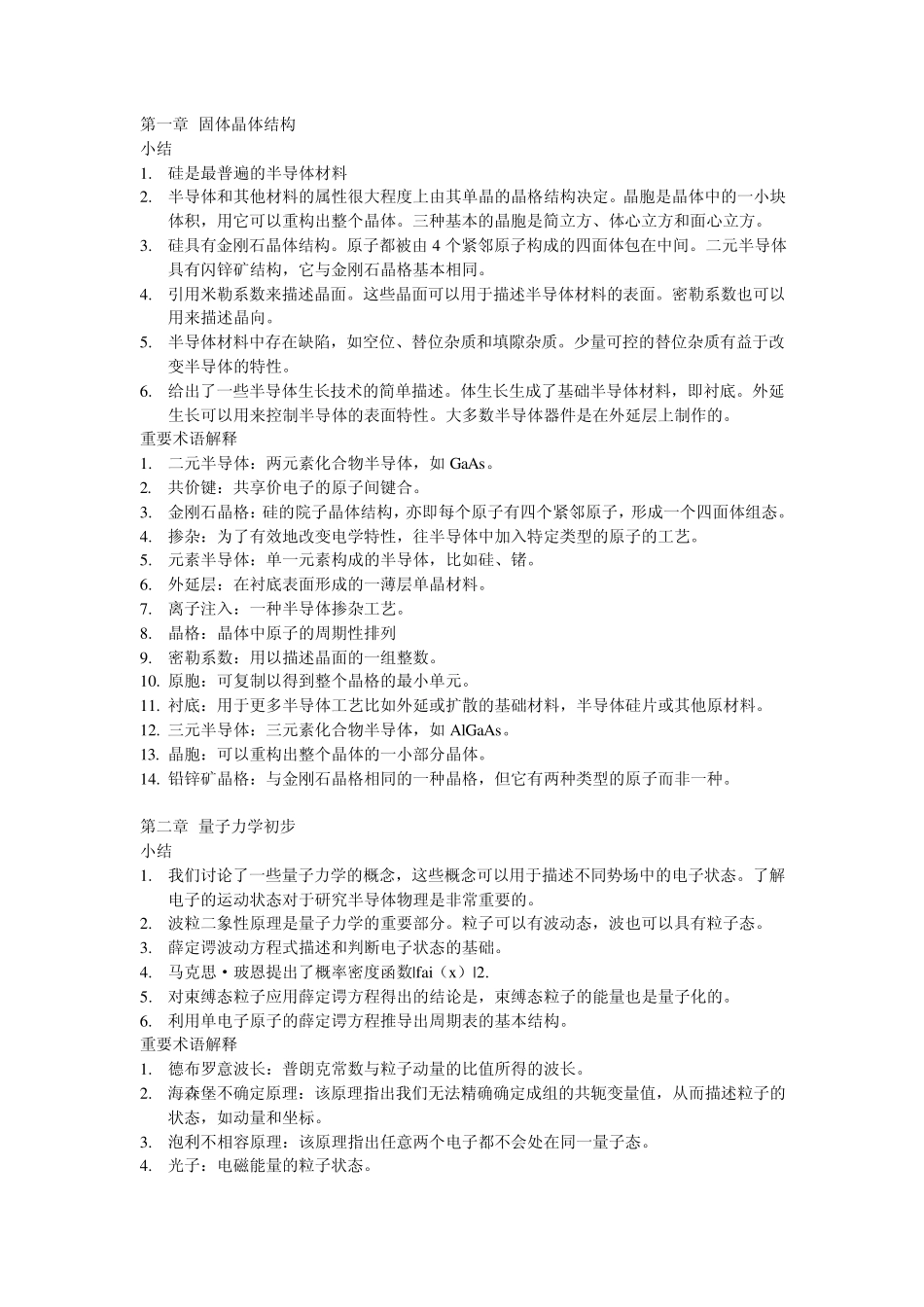

[半导体物理与器件][尼曼][课后小结与重要术语解释]汇总_第1页
1/16
[半导体物理与器件][尼曼][课后小结与重要术语解释]汇总_第2页
2/16

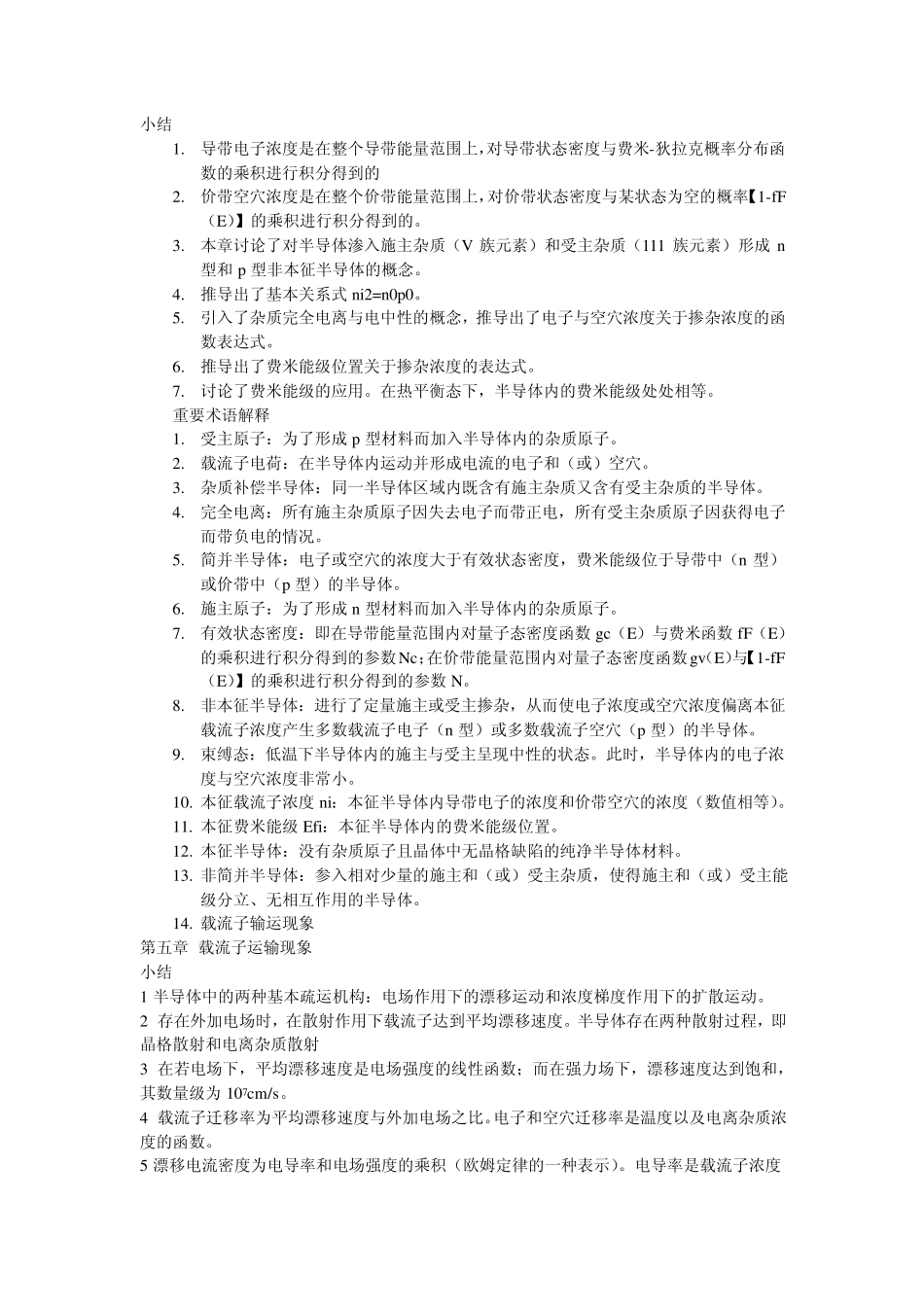

[半导体物理与器件][尼曼][课后小结与重要术语解释]汇总_第3页
3/16
第一章 固体晶体结构 小结 1. 硅是最普遍的半导体材料 2. 半导体和其他材料的属性很大程度上由其单晶的晶格结构决定。晶胞是晶体中的一小块体积,用它可以重构出整个晶体。三种基本的晶胞是简立方、体心立方和面心立方。 3. 硅具有金刚石晶体结构。原子都被由 4 个紧邻原子构成的四面体包在中间。二元半导体具有闪锌矿结构,它与金刚石晶格基本相同。 4. 引用米勒系数来描述晶面。这些晶面可以用于描述半导体材料的表面。密勒系数也可以用来描述晶向。 5. 半导体材料中存在缺陷,如空位、替位杂质和填隙杂质。少量可控的替位杂质有益于改变半导体的特性。 6. 给出了一些半导体生长技术的简单描述。体生长生成了基础半导体材料,即衬底。外延生长可以用来控制半导体的表面特性。大多数半导体器件是在外延层上制作的。 重要术语解释 1. 二元半导体:两元素化合物半导体,如 GaAs。 2. 共价键:共享价电子的原子间键合。 3. 金刚石晶格:硅的院子晶体结构,亦即每个原子有四个紧邻原子,形成一个四面体组态。 4. 掺杂:为了有效地改变电学特性,往半导体中加入特定类型的原子的工艺。 5. 元素半导体:单一元素构成的半导体,比如硅、锗。 6. 外延层:在衬底表面形成的一薄层单晶材料。 7. 离子注入:一种半导体掺杂工艺。 8. 晶格:晶体中原子的周期性排列 9. 密勒系数:用以描述晶面的一组整数。 10. 原胞:可复制以得到整个晶格的最小单元。 11. 衬底:用于更多半导体工艺比如外延或扩散的基础材料,半导体硅片或其他原材料。 12. 三元半导体:三元素化合物半导体,如 AlGaAs。 13. 晶胞:可以重构出整个晶体的一小部分晶体。 14. 铅锌矿晶格:与金刚石晶格相同的一种晶格,但它有两种类型的原子而非一种。 第二章 量子力学初步 小结 1. 我们讨论了一些量子力学的概念,这些概念可以用于描述不同势场中的电子状态。了解电子的运动状态对于研究半导体物理是非常重要的。 2. 波粒二象性原理是量子力学的重要部分。粒子可以有波动态,波也可以具有粒子态。 3. 薛定谔波动方程式描述和判断电子状态的基础。 4. 马克思·玻恩提出了概率密度函数|fai(x)|2. 5. 对束缚态粒子应用薛定谔方程得出的结论是,束缚态粒子的能量也是量子化的。 6. 利用单电子原子的薛定谔方程推导出周期表的基本结构。 重要术语解释 1. 德布罗意波长:普朗克常数与粒子动量的比值所得的波长。 2. 海森堡不...
