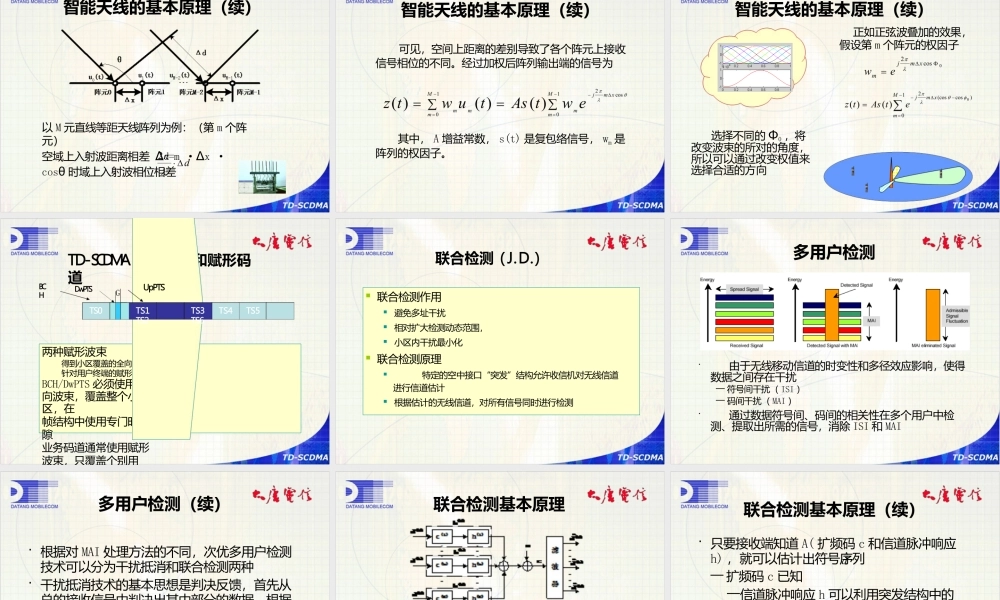

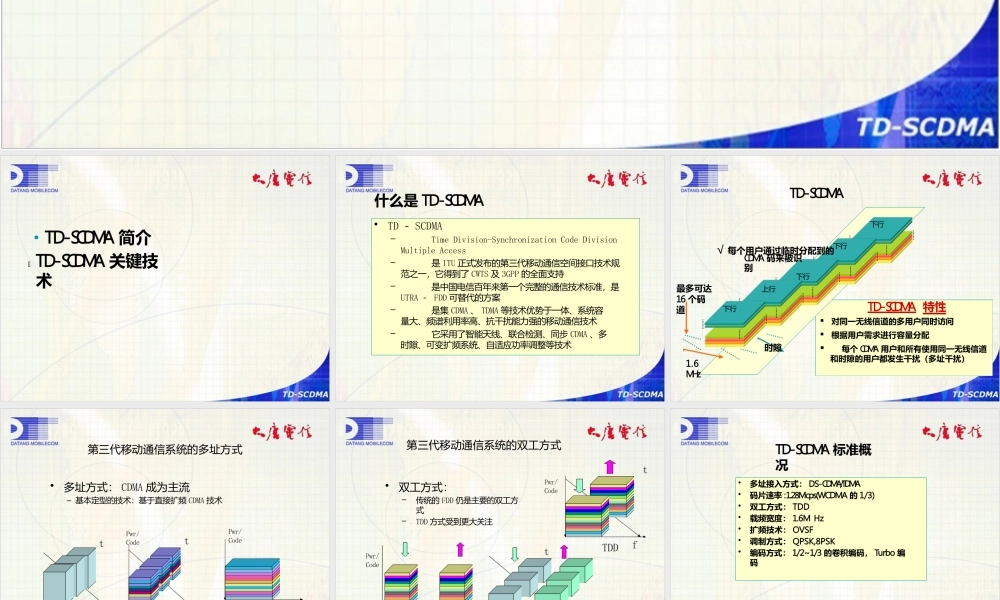

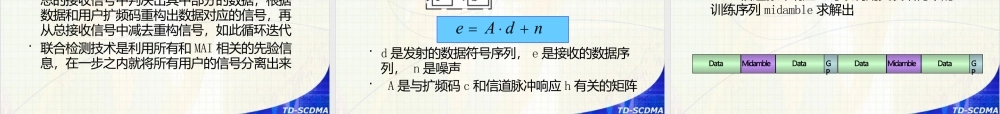

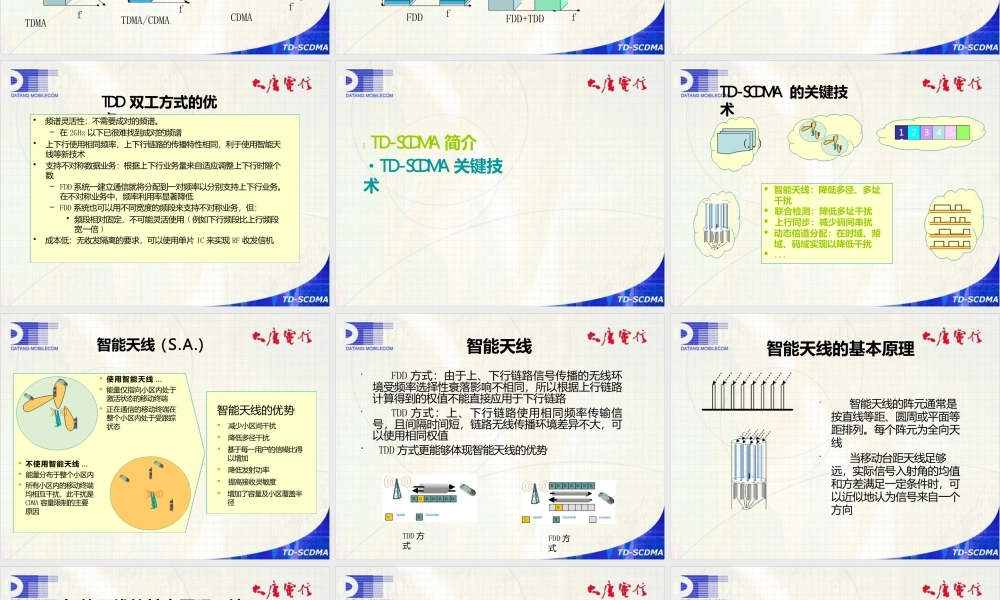

TD-SCDMA 物理层关键技术介绍·TD-SCDMA 简介TD-SCDMA 关键技术什么是 TD-SCDMA•TD － SCDMA–Time Division-Synchronization Code Division Multiple Access–是 ITU 正式发布的第三代移动通信空间接口技术规范之一，它得到了 CWTS 及 3GPP 的全面支持–是中国电信百年来第一个完整的通信技术标准，是UTRA － FDD 可替代的方案–是集 CDMA 、 TDMA 等技术优势于一体、系统容量大、频谱利用率高、抗干扰能力强的移动通信技术–它采用了智能天线、联合检测、同步 CDMA 、多时隙、可变扩频系统、自适应功率调整等技术最多可达 16 个码道1.6 MHz下行下行下行上行TD-SCDMA 特性■对同一无线信道的多用户同时访问■根据用户需求进行容量分配■每个 CDMA 用户和所有使用同一无线信道和时隙的用户都发生干扰（多址干扰）√ 每个用户通过临时分配到的CDMA 码来被识别下行时隙TD-SCDMA第三代移动通信系统的多址方式•多址方式： CDMA 成为主流– 基本定型的技术：基于直接扩频 CDMA 技术fPwr/ CodetTDMAftPwr/ CodeTDMA/CDMAfCDMA第三代移动通信系统的双工方式•双工方式：–传统的 FDD 仍是主要的双工方式–TDD 方式受到更大关注fPwr/ CodeftPwr/ CodeFDDTDDFDD+TDDtfTD-SCDMA 标准概况•多址接入方式： DS-CDMA/TDMA•码片速率 :1.28Mcps(WCDMA 的 1/3)•双工方式： TDD•载频宽度： 1.6M Hz•扩频技术： OVSF•调制方式： QPSK,8PSK•编码方式： 1/2~1/3 的卷积编码， Turbo 编码TDD 双工方式的优点•频谱灵活性：不需要成对的频谱。– 在 2GHz 以下已很难找到成对的频谱•上下行使用相同频率，上下行链路的传播特性相同，利于使用智能天线等新技术•支持不对称数据业务：根据上下行业务量来自适应调整上下行时隙个数– FDD 系统一建立通信就将分配到一对频率以分别支持上下行业务。在不对称业务中，频率利用率显著降低– FDD 系统也可以用不同宽度的频段来支持不对称业务，但：• 频段相对固定，不可能灵活使用 ( 例如下行频段比上行频段宽一倍 )•成本低：无收发隔离的要求，可以使用单片 IC 来实现 RF 收发信机TD-SCDMA 简介·TD-SCDMA 关键技术TD-SCDMA 的关键技术■ 智能天线：降低多径、多址干扰■ 联合检测：降低多址干扰■ 上行同步：减少码间串扰■ 动态信道分配：在时域、频域、码域实现以降低干扰■ . . .(..)123456智能天线 ( S.A.)■ 使用智能...
